BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Transductor de desplazamiento Micropulse – Forma constructiva de varilla
español
6
BTL6-E... Cable
Señal de salida:
4...20 mA ➀ GN verde
0 V
(salida)
GY gris
Tensión de alimentación (externa):
GND BU azul
DC 10...30 V BN marr.
4 Conexiones
En la conexión eléctrica,
siempre tener en cuenta
lo siguiente:
La máquina y el armario eléctrico
deben estar a idéntico potencial
de puesta a tierra.
Para garantizar la compatibilidad
electromagnética (CEM) que la
empresa Balluff confirma con la
marca CE deben respetarse
siempre las indicaciones
siguientes.
• El transductor de desplaza-
miento BTL y el PLC deben
conectarse con un cable
apantallado.
• Apantallamiento: Malla de hilos
sueltos de cobre, 85 % de
cobertura.
• En el lado del PLC, el cable de
la pantalla debe ponerse a tie-
rra, es decir, debe conectarse al
conductor de protección.
Las funciones de las patillas
pueden verse en la
➥➥
➥➥
➥ tabla 4-1.
➀ Si en la zona de medida no se
encuentra ningún sensor de posi-
ción, se emite una corriente de
3,6 mA como señal de error.
Tabla 4-1: Funciones de las patillas
En el tendido del cable entre el trans-
ductor de desplazamiento, el control
y la alimentación eléctrica debe
evitarse la proximidad de conducto-
res de fuerza debido al acoplamien-
to de perturbaciones. Son muy críti-
cas las perturbaciones inductivas
inyectadas por los armónicos de la
red (p. ej., debido al efecto de con-
troles de ángulo de fase), para las

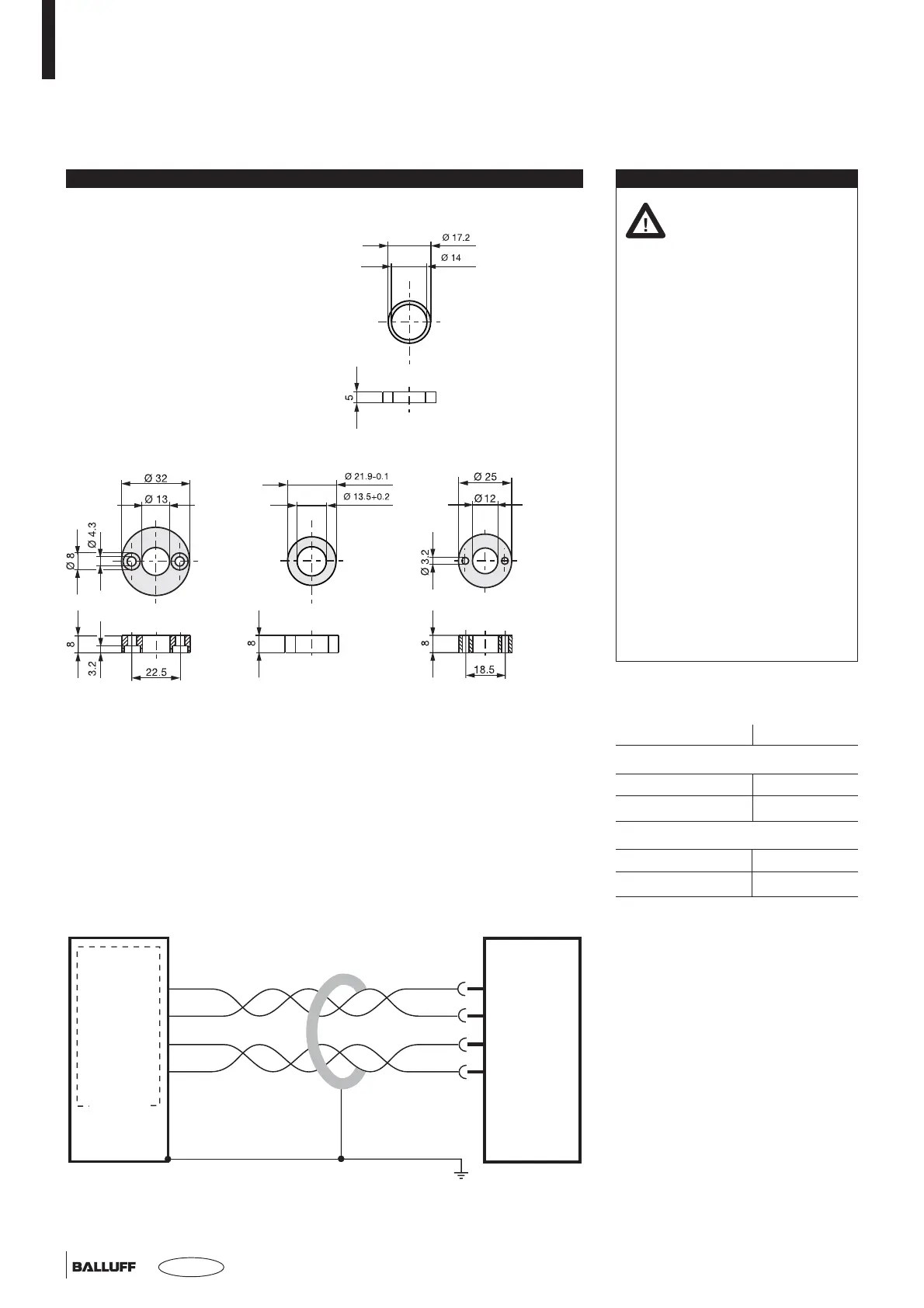

Figura 4-1: Ejemplo de conexión BTL6-E500...E2/E28... con PLC
BTL6-E500...E2/E28-KA...
PLC con entrada analógica
4...20 mA
0 V
GND
10...30 V
GN
GY
BU
BN
cuales la pantalla del cable ofrece una
protección tan solo reducida.
Longitud máx. del cable 20 m. Pue-
den utilizarse cables de mayor lon-
gitud cuando, debido a la construc-
ción, apantallamiento y tendido, no
produzcan ningún efecto los cam-
pos perturbadores externos. El
cable debe tenderse sin tracción.
Figura 3-5:
Sensor de posición (opcional )
3.3 Sensores de posición,
montaje
Por cada transductor de desplaza-
miento se requiere un sensor de
posición que debe pedirse por se-
parado.
➥➥
➥➥
➥ Figura 3-5.
Para el alojamiento del sensor de
posición recomendamos material no
magnetizable.
➥➥
➥➥
➥ Figura 3-1.
3 Montaje (continuación)
BTL-P-1013-4R BTL-P-1014-2R BTL-P-1012-4R
BTL-P-0814-GR-PAF
