BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Micropulse Wegaufnehmer – Bauform Stab
deutsch
6
BTL6-E... Kabel
Ausgangssignal:
4...20 mA GN grün
0 V
(Ausgang)
GY grau
Versorgungsspannung (extern):
GND BU blau
DC 10...30 V BN braun
4 Anschlüsse
Beim elektrischen An-
schluss unbedingt zu
beachten:
Anlage und Schaltschrank müs-
sen auf dem gleichen Erdungspo-
tenzial liegen.
Um die elektromagnetische Ver-
träglichkeit (EMV) zu gewährlei-
sten, welche die Fa. Balluff mit
dem CE-Zeichen bestätigt, sind
nachfolgende Hinweise unbedingt
zu beachten.
Wegaufnehmer BTL und Steue-
rung müssen mit einem ge-
schirmten Kabel verbunden wer-
den.
Schirmung: Geflecht aus Kup-
fer-Einzeldrähten, 85 % Bede-
ckung.
Auf der Seite der Steuerung
muss der Kabelschirm geerdet,
d.h. mit dem Schutzleiter ver-
bunden werden.
Die Anschlussbelegung ist aus
Tabelle 4-1 ersichtlich.
Wenn sich kein Positionsgeber
im Messbereich befindet, wird als
Fehlersignal ein Strom von 3,6 mA
ausgegeben.
Tabelle 4-1: Anschlussbelegung
Beim Verlegen des Kabels zwischen
Wegaufnehmer, Steuerung und Strom-
versorgung ist die Nähe von Stark-
stromleitungen wegen der Einkopp-
lung von Störungen zu meiden.
Besonders kritisch sind induktive
Einstreuungen durch Netzoberwellen
(z. B. von Phasenanschnittsteue-

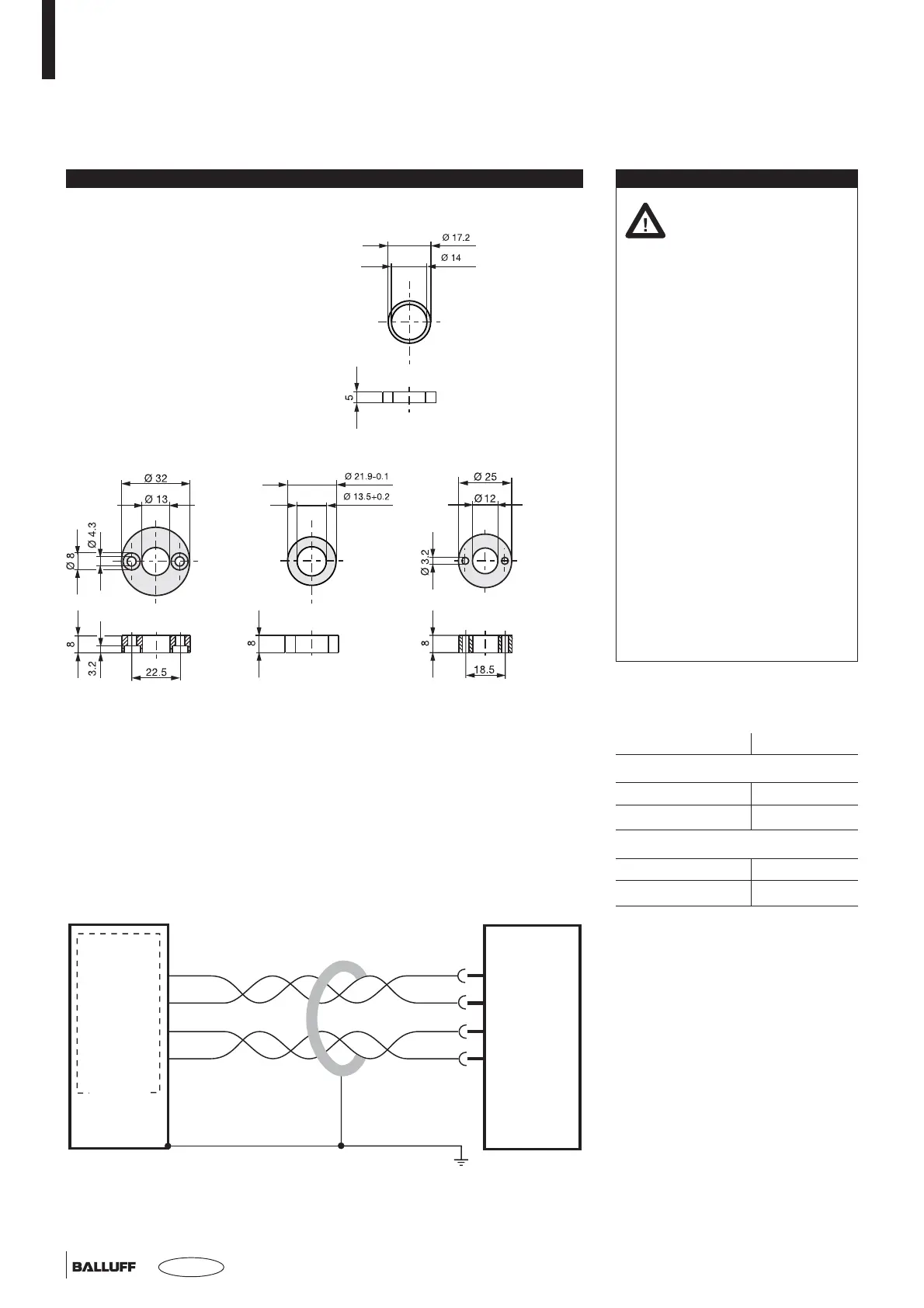

Bild 4-1: Anschlussbeispiel BTL6-E500...E2/E28... mit Steuerung
BTL6-E500...E2/E28-KA...
Steuerung mit
Analogeingang
4...20 mA
0 V
GND
10...30 V
GN
GY
BU
BN
rungen), für die der Kabelschirm nur
geringen Schutz bietet.
Länge des Kabels max. 20 m. Län-
gere Kabel sind einsetzbar, wenn
durch Aufbau, Schirmung und Verle-
gung fremde Störfelder wirkungslos
bleiben. Das Kabel ist zugentlastet
zu verlegen.
3.3 Positionsgeber, Einbau
Zu jedem Wegaufnehmer wird ein
Positionsgeber benötigt, der getrennt
zu bestellen ist.
Bild 3-5.
Für die Aufnahme des Positions-
gebers empfehlen wir nichtmagneti-
sierbares Material.
Bild 3-1.
3 Einbau (Fortsetzung)
BTL-P-1013-4R BTL-P-1014-2R BTL-P-1012-4R
BTL-P-0814-GR-PAF
Bild 3-5: Positionsgeber (optional)
