3 Montage (suite)
3.1 Variantes de montage
Veillez à ce que le cap-
teur de déplacement ne
se trouve pas à proximité
de champs électriques ou ma-
gnétiques élevés.
En cas de montage horizontal de
capteurs de déplacement dont
la longueur nominale dépasse
500 mm, il est recommandé de
prévoir un appui ou une fixation
supplémentaire à l’extrémité du
tube.
Nous recommandons d’utiliser pour
la fixation des capteurs de déplace-
ment et de position un matériau non
magnétisable.
➥➥
➥➥
➥ Fig. 3-3.
3.2 Capteur de déplacement,
montage
La plus petite distance admissible
entre le capteur de position et la
surface d’appui du tube est donnée
sur la figure 3-1.
Pour l'essentiel, le capteur de
déplacement BTL peut être fixé de
deux manières dans un alésage
adapté – Ø 48 H8 –
l'étanchéification étant réalisée avec
le joint torique et la bague d'appui
fournis :
Le corps du capteur de
déplacement est fixé par 3 vis sans
tête M5 avec un angle pour chacune
de 120°.
Gougon fileté M5
a = matériau magnétisable
b = capteur de position
c = entretoise en matériau non
magnétisable
a = matériau non magnétisable
b = capteur de position

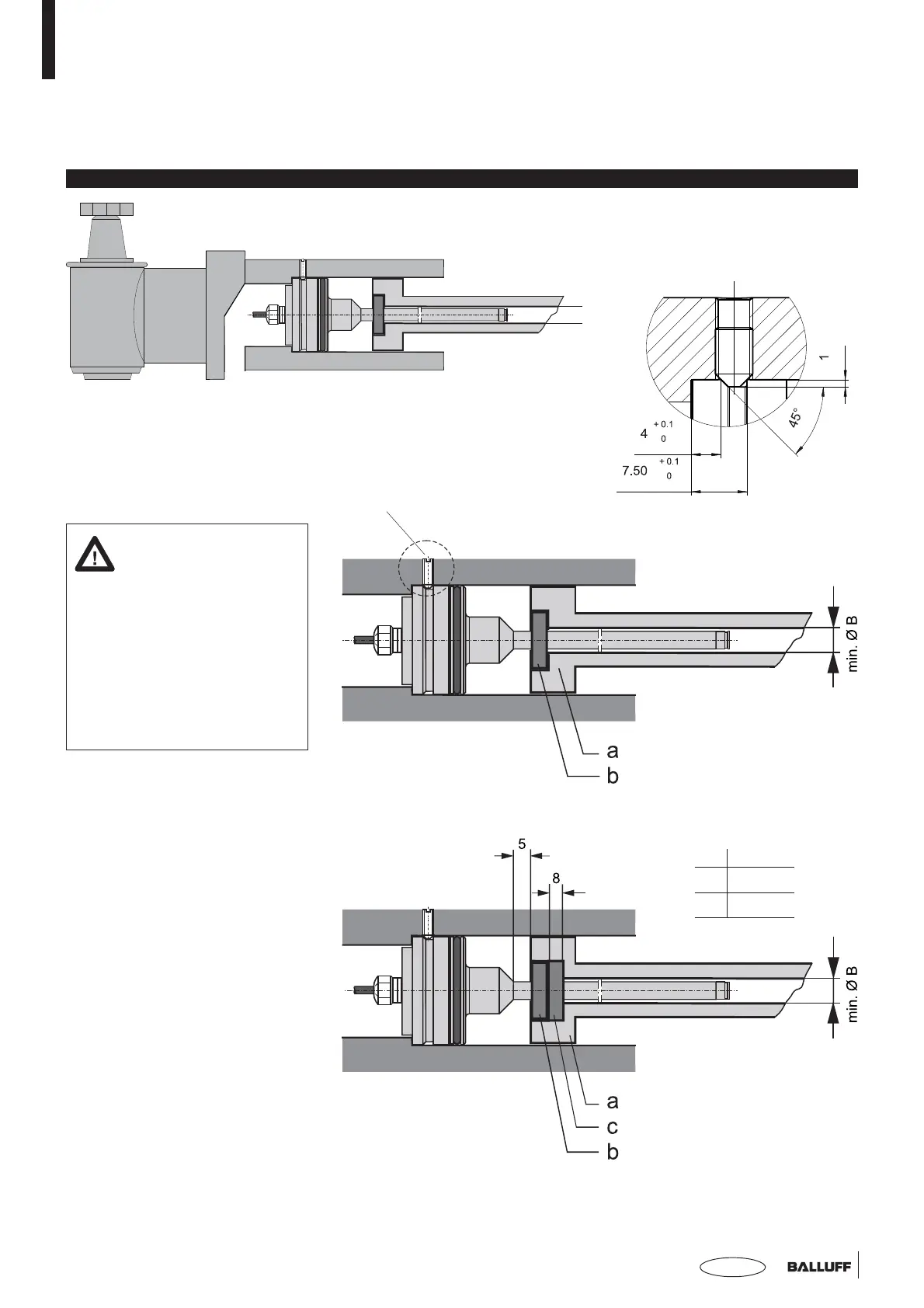

Fig. 3-2 : Capteur de déplacement BTL6-E500....E2/E28..., montage
B
E2 13 mm
E28 11 mm
Gougon fileté DIN 914 M5x8
Fig. 3-3 : Variante de montage: dans des matériaux non magnétisables
Fig. 3-4 : Variante de montage: dans des matériaux magnétisables
