BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Capteur de déplacement Micropulse – Forme à tige
français
4
13
12
13
3 Montage
AG
E2 10,2 mm Filetage
M4×4/6 prof.
E28 8 mm sans filetage
Raccord électrique
Surface d’appui
Longueur nominale =
plage de mesure
Zone d’amortissement
➀ zone non exploitable
Capteur de position

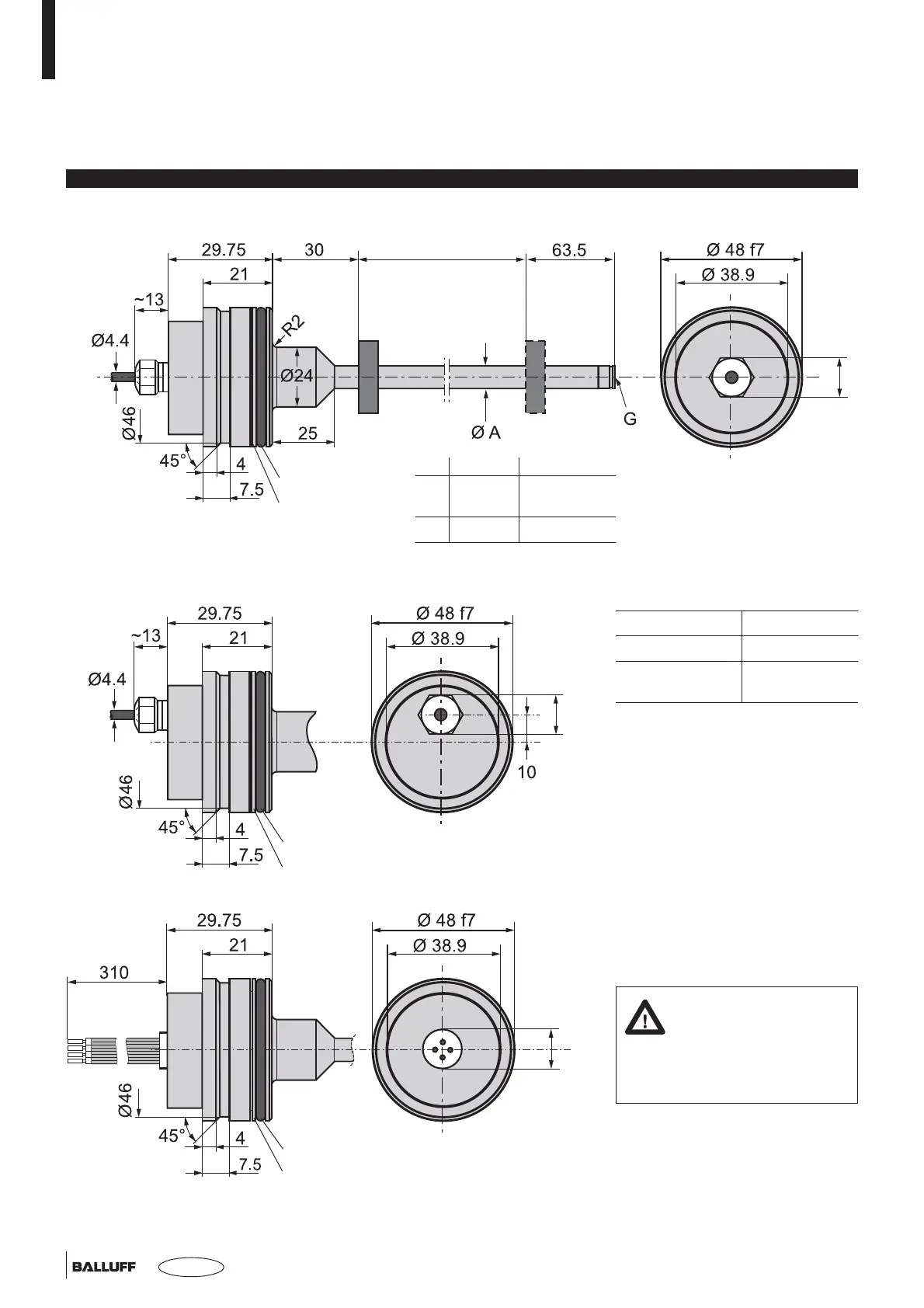

Fig. 3-1 : Capteur de déplacement BTL6-E500....E2/E28..., schéma coté
-1
➀
➀
➁
➁
Ne fait pas partie des
pièces livrées.
-KA
centré
axialement
-LA
axialement avec
des fils
toronnés
-KE
décentré
axialement
Rayon de courbure max. (KA/KE)
Pose à demeure 3 x Ø câble
Pose libre 7,5 x Ø câble
Chaîne d'entraîne-
ment à raclettes 10 x Ø câble
Joint torique
Bague
d'appui
Joint torique
Bague d'appui
Joint torique
Bague d'appui
Les propriétés EMV
assurés peuvent être
atteindrés seulement, si la
BTL6-E500-M...-LA00,3 est fixée
complète dans un boîter
métallique mis à la terre.
