Trasduttori di posizione Micropulse – Versione a barra
italiano
6
BTL6-E.. Cavo
Segnale di uscita:
4...20 mA ➀ GN verde
0 V
(uscita)
GY grigio
Tensione di alimentazione (esterna):
GND BU blu
DC 10...30 V BN marr.
➀ Qualora nel campo di misura
non sia presente alcun datore di
posizione, viene emessa una
corrente di 3,6 mA come segnale
di errore.
Tabella 4-1: Schema delle
connessioni
Nell’installare il cavo fra trasduttore
di posizione, controllo e alimenta-
zione elettrica, evitare la vicinanza di
elettrodotti, in quanto possono de-
terminare interferenze. Particolar-
mente critiche sono le interferenze
induttive dovute ad armoniche di
rete (per es. comandi a ritardo di
fase), alle quali la schermatura del
cavo offre una protezione ridotta.

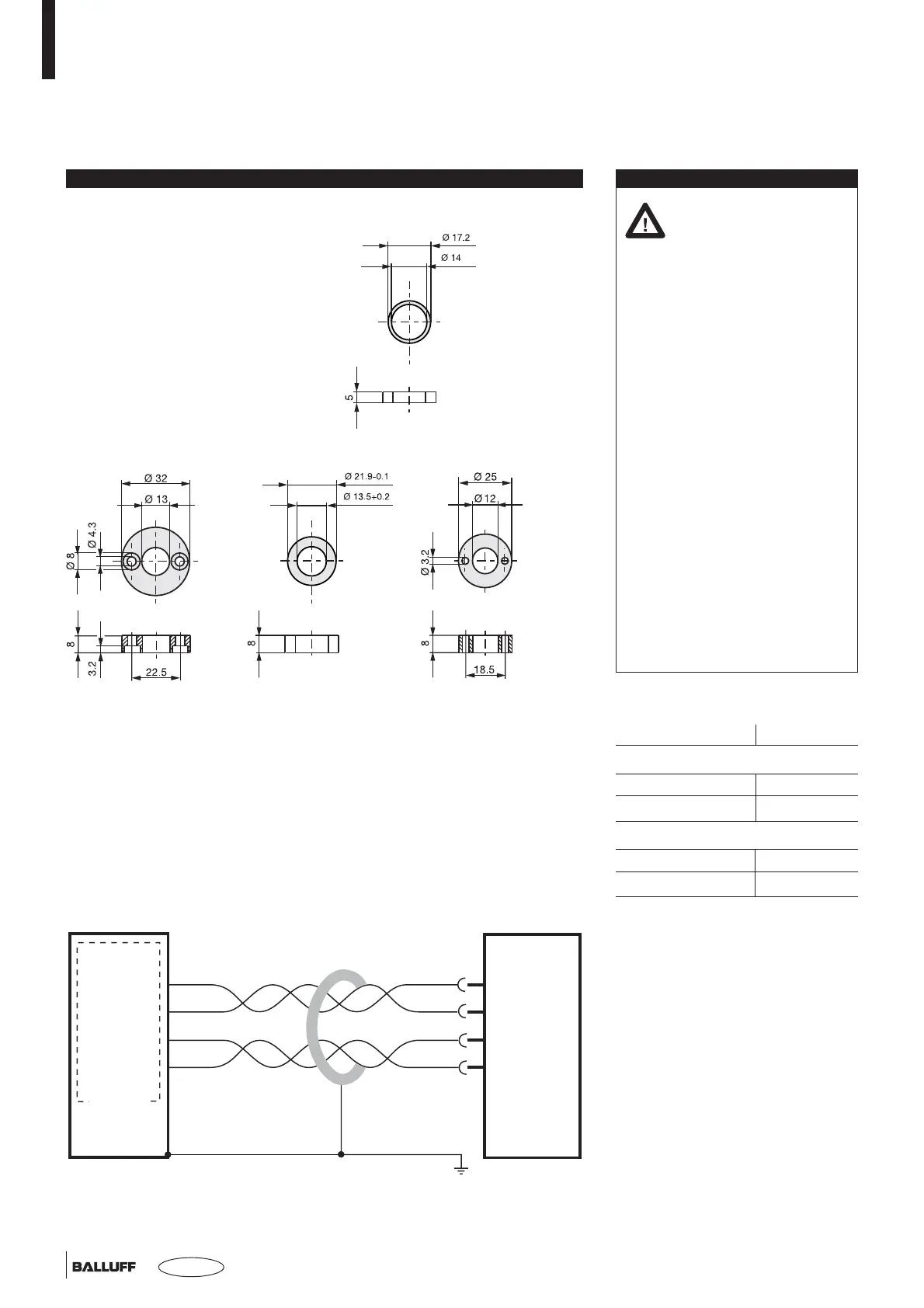

Fig. 4-1: Esempio di connessioni BTL6-E500...E2/E28... con controllo
BTL6-E500...E2/E28-KA...
Controllo con entrata analogica
4...20 mA
0 V
GND
10...30 V
GN
GY
BU
BN
Lunghezza del cavo: max. 20 m.
Possono essere utilizzati cavi più
lunghi, qualora i campi elettrici
esterni non possano influire a segui-
to della costruzione della scherma-
tura e della posa in opera. Il cavo
deve essere posato senza trazione.
3.3 Datore di posizione,
montaggio
Per ogni trasduttore è necessario
l’impiego di un datore di posizione,
che dovrà essere ordinato separa-
tamente.
➥➥
➥➥
➥ Figura 3-5.
Per l’installazione del trasduttore e
del datore di posizione si consiglia
l’impiego di materiale non magnetiz-
zabile.
➥➥
➥➥
➥ Figura 3-1.
3 Montaggio (continuazione) 4 Connessioni
Figura 3-5: Datore di posizione (optional)
Disposizioni da rispettare
assolutamente per la
connessione elettrica:
L’impianto e l’armadietto
comandi devono avere lo stesso
potenziale di messa a terra.
Per garantire la compatibilità elet-
tromagnetica (EMC), che la ditta
Balluff conferma con il marchio
CE, devono essere assolutamente
osservate le indicazioni che
seguono.
• I trasduttori di posizione BTL e
l’unità elettronica/controllo de-
vono essere collegati con un
cavo schermato.
• Schermatura: maglia di singoli
fili di rame, ricoprimento 85 %.
• Sul lato dell’unità elettronica/
controllo, la schermatura del
cavo deve essere messa a terra,
cioé collegata al conduttore di
protezione.
Lo schema delle connessioni si
può desumere dalla
➥➥
➥➥
➥ tabella 4-1.
BTL-P-1013-4R BTL-P-1014-2R BTL-P-1012-4R
BTL-P-0814-GR-PAF
