BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Micropulse Wegaufnehmer – Bauform Stab
deutsch
4
3 Einbau
AG
E2 10,2 mm Gewinde
M4x4/6 tief
E28 8 mm ohne Gewinde
Elektrischer Anschluss
Anlagefläche
Nennlänge =
Messbereich
Dämpfungszone
Nicht nutzbarer Bereich.
Positionsgeber
13

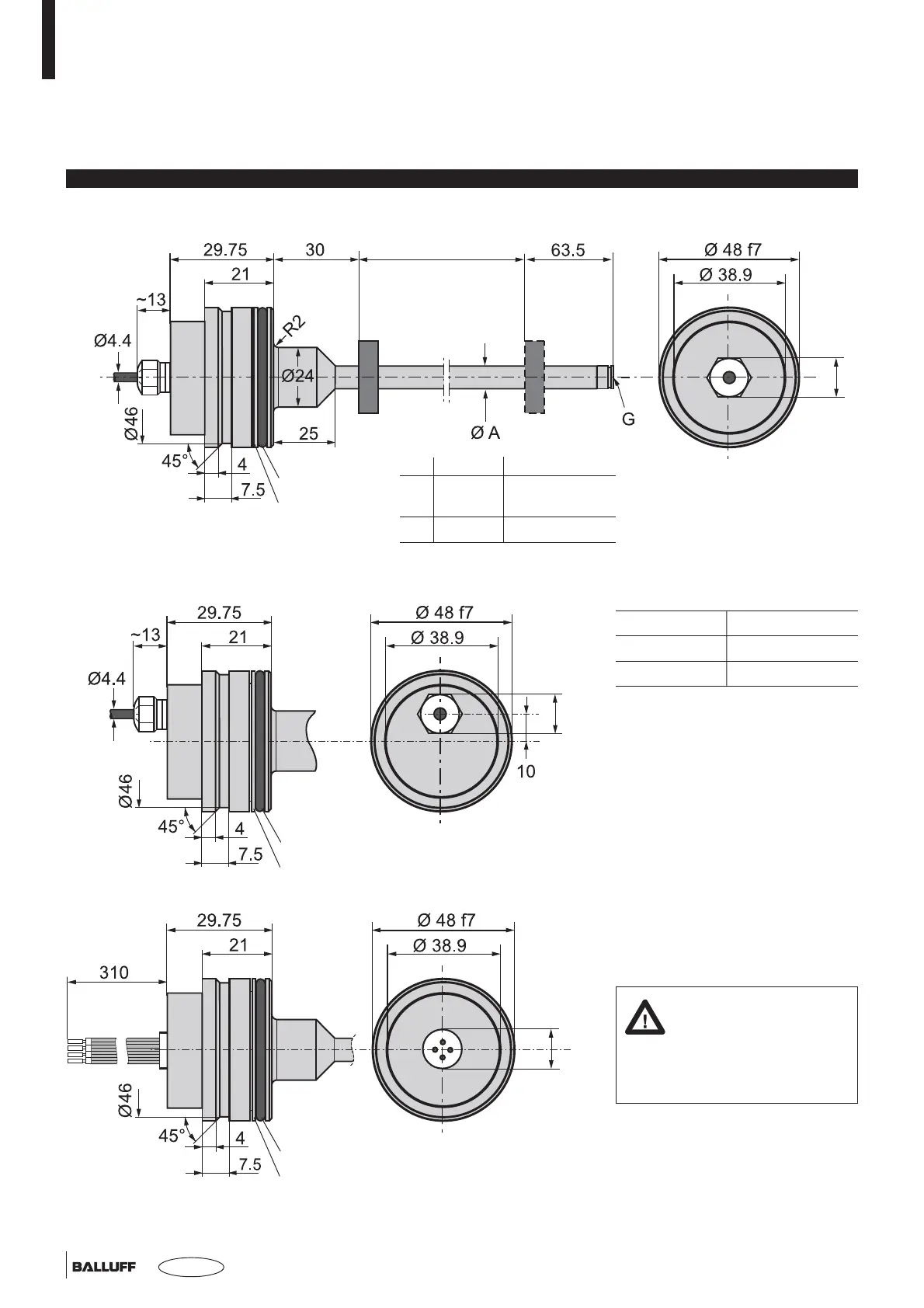

Bild 3-1: Wegaufnehmer BTL6-E500....E2/E28..., Maßzeichnung
-1
12
Nicht im Lieferumfang.
-KA
axial zentrisch
-LA
axial mit
Litzen
-KE
axial
exzentrisch
max. Biegeradius (KA/KE)
feste Verlegung 3 x Ø Kabel
freie Verlegung 7,5 x Ø Kabel
Schleppkette 10 x Ø Kabel
O-Rring
O-Ring
Stützring
Stützring
Die zugesicherten EMV-
Eigenschaften können nur
erreicht werden, wenn das
BTL6-E500-M...-LA00,3 komplett
in einem geerdeten Metallgehäuse
eingebaut wird.
13
O-Ring
Stützring
