4.3 Wegaufnehmer einbauen
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu erhöhtem Verschleiß
führen.
► Die Anlagefläche des Wegaufnehmers muss voll-
ständig an der Aufnahmefläche anliegen.
► Die Bohrung muss perfekt abgedichtet sein (O-Ring/
Flachdichtung).
► Einschraubloch mit Gewinde (gegebenenfalls
Ansenkung für den O-Ring) gemäß Bild 4-3 bzw.
Bild 4-4 herstellen.
► Wegaufnehmer mit dem Befestigungsgewinde in das
Einschraubloch eindrehen (Drehmoment
max.100Nm).
► Positionsgeber (Zubehör) einbauen.
► Ab 500mm Nennlänge: Stab gegebenenfalls am Ende
anschrauben (nur bei Ø10,2mm möglich) oder abstüt-
zen.
Passende Muttern für das Befestigungsgewinde
sind als Zubehör erhältlich (siehe Seite25).
4.3.1 Einbauempfehlung für Hydraulikzylinder
Beim Abdichten der Bohrung mit einer Flachdichtung
verringert sich der max. Betriebsdruck entsprechend der
größeren druckbeaufschlagten Fläche.
Bei waagerechtem Einbau in Hydraulikzylinder (Nennlän-
gen>500mm) empfehlen wir, ein Gleitelement anzubrin-
gen, um das Stabende vor Verschleiß zu schützen.
Die Dimensionierung der Detaillösungen liegt in
der Verantwortung des Zylinderherstellers.
Der Werkstoff des Gleitelements muss auf den Belastungs-
fall, das eingesetzte Medium und die auftretenden Tempe-
raturen abgestimmt sein. Möglich sind z.B. Torlon, Teflon
oder Bronze.

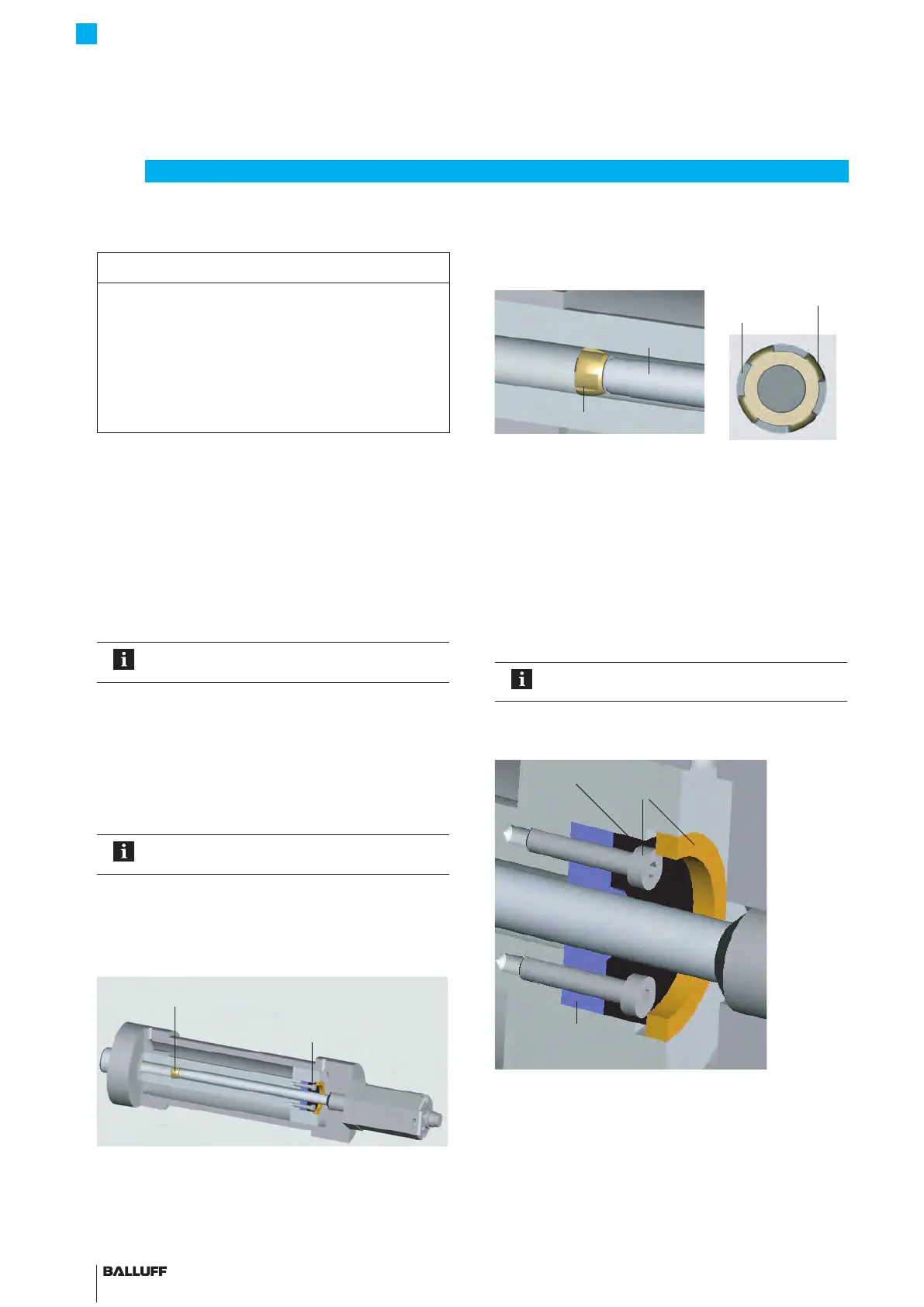

Bild 4-5:
Gleitelement
Positionsgeber
Beispiel 1, Wegaufnehmer wird mit Gleitelement einge-
baut
Das Gleitelement kann aufgeschraubt oder aufgeklebt
werden.
► Schraube gegen Lösen oder Verlieren sichern.
► Geeigneten Klebstoff auswählen.
Gleitelement
Stab BTL
Kolbenstange
Gleitfläche
Durchflussspalt
Bild 4-6: Detailansicht und Draufsicht Gleitelement
Zwischen Gleitelement und Kolbenbohrung muss ein
ausreichend großer Spalt für den Durchfluss des Hydraulik-
öls verbleiben.
Möglichkeiten, den Positionsgeber zu fixieren:
– Schrauben
– Gewindering
– Einpressen
– Einkerbungen (Körnen)
Beim Einbau in Hydraulikzylinder darf der
Positionsgeber nicht auf dem Stab schleifen.
Das Loch im Distanzring muss für eine optimale Führung
des Stabs mit dem Gleitelement abgestimmt werden.
Bild 4-7:
Distanzring
Positionsgeber
Fixierung Positionsgeber
Fixierung Positionsgeber
Ein Beispiel für den Einbau des Wegaufnehmers mit einem
Stützrohr ist in Bild 4-8 auf Seite11 dargestellt.
