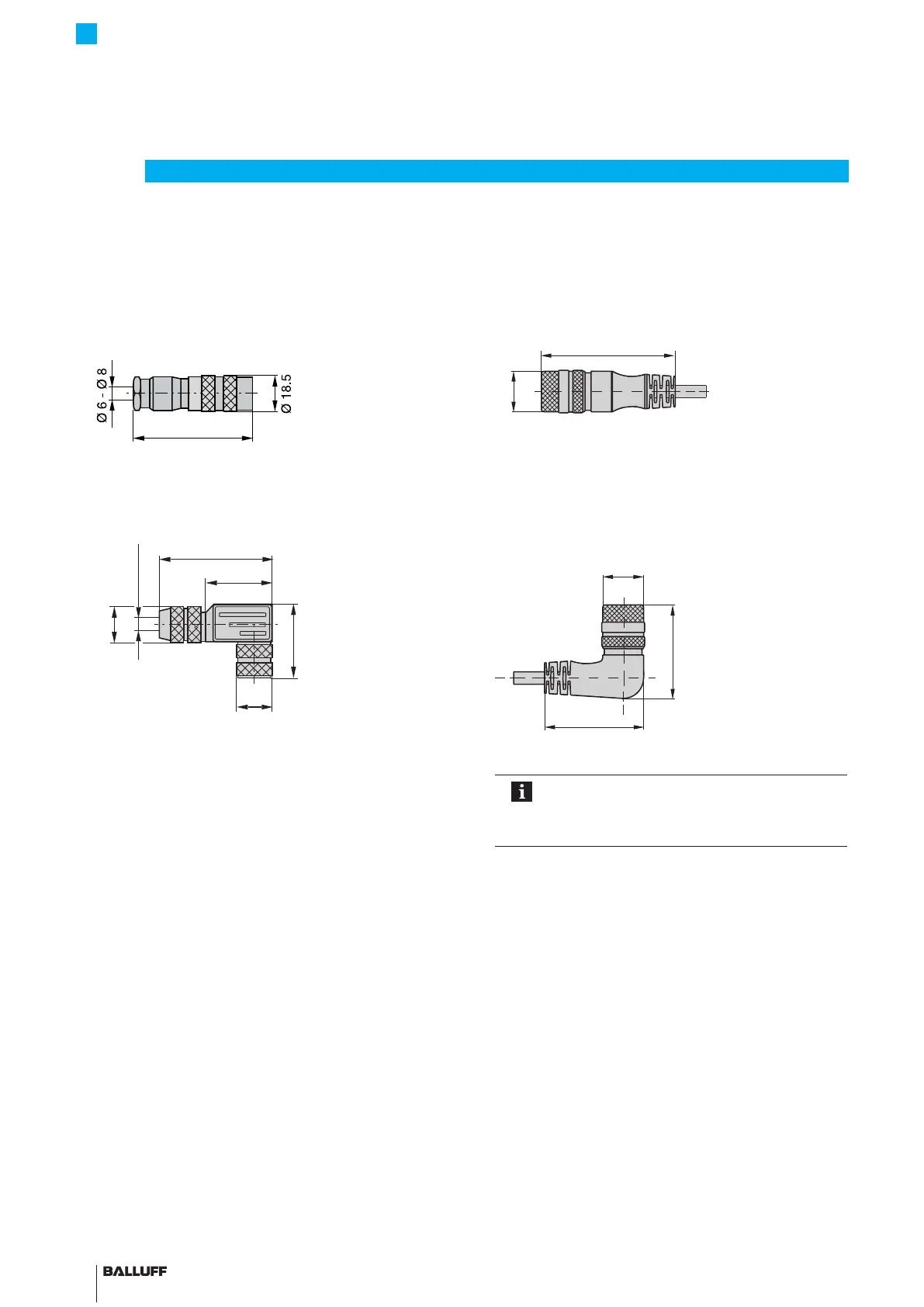

12.3 Steckverbinder und Kabel
12.3.1 BKS-S32/S33M-00, frei konfektionierbar
BKS-S32M-00
Steckverbinder gerade, frei konfektionierbar
M16 nach IEC130-9, 8-polig
Bild 12-2:
~ 62
Steckverbinder BKS-S32M-00
BKS-S33M-00
Steckverbinder gewinkelt, frei konfektionierbar
M16 nach IEC130-9, 8-polig
Bild 12-3:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Steckverbinder BKS-S33M-00
12.3.2 BKS-S232/S233-PU-_ _, konfektioniert
BKS-S232-PU-_ _
Steckverbinder gerade, umspritzt, konfektioniert
M16, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S232-PU-05: Kabellänge 5m
Bild 12-4:
Ø 20
66
Steckverbinder BKS-S232-PU-_ _
BKS-S233-PU-_ _
Steckverbinder gewinkelt, umspritzt, konfektioniert
M16, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S233-PU-05: Kabellänge 5m
Bild 12-5:
Ø 20
46
48.5
Steckverbinder BKS-S233-PU-_ _
Die Abgangsrichtung und die Pinbelegung für
den BKS-S233-PU-_ _ ist wie bei
BKS-S116-PU-_ _ (siehe Bild 12-8 bzw.
Tab. 12-1).
