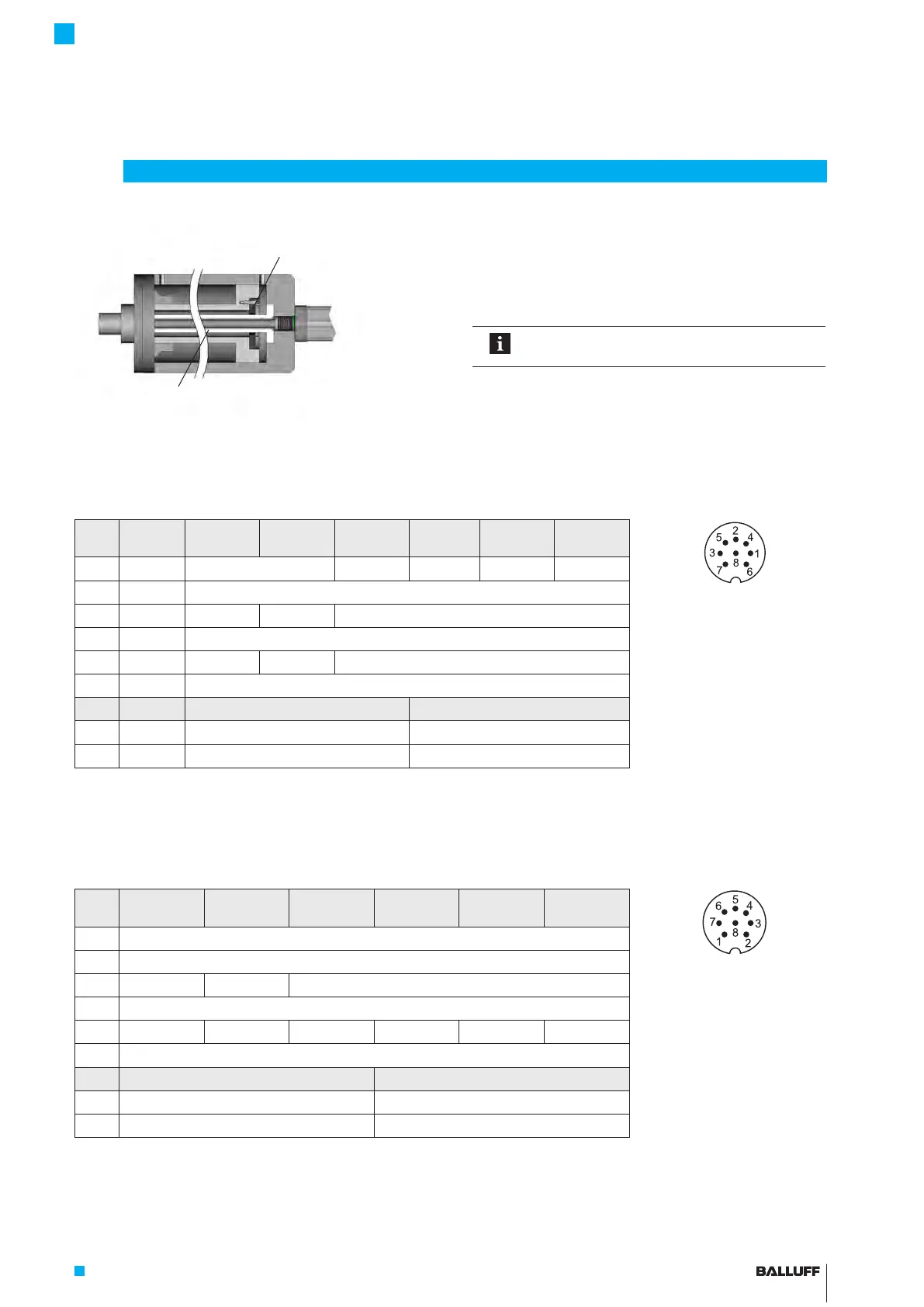

www.balluff.com 11deutsch
Bild 4-8:
Positionsgeber
(z.B. BTL-P-1028-15R)
Stützrohr aus nichtmagnetisierbarem Material
Beispiel2, Wegaufnehmer wird mit Stützrohr eingebaut
4.4 Elektrischer Anschluss
Je nach Anschlussvariante ist der elektrische Anschluss
fest über ein Kabel oder über eine Steckverbindung ausge-
führt.
Die Anschlussbelegung bzw. die Pinbelegung der jeweili-
gen Ausführung ist Tab. 4-2 bis Tab. 4-5 zu entnehmen.
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung auf Seite13.
4
Einbau und Anschluss (Fortsetzung)
4.4.1 Steckverbinder S32/Kabelanschluss
S32
Pin
Kabel-
farbe
-A_10 -G_10 -C_00 -C_70 -E_00 -E_70
Bild 4-9: Pinbelegung S32 (Drauf-
sicht auf Stecker am
Wegaufnehmer),
8-poliger Rundstecker
M16
1 YE gelb nicht belegt
1)
0…20 mA 20…0 mA 4…20 mA 20…4 mA
2 GY grau 0 V
3 PK rosa 10…0V 10…-10V nicht belegt
1)
4 RD rot La (Programmiereingang)
5 GN grün 0…10V -10…10V nicht belegt
1)
8 WH weiß Lb (Programmiereingang)
BTL7-_1_ _-... BTL7-_5_ _-...
6 BU blau GND
2)
GND
2)
7 BN braun 20 bis 28V 10 bis 30V
1)
Nicht belegte Adern können steuerungsseitig mit GND verbunden werden, aber nicht mit dem Schirm.
2)
Bezugspotenzial für Versorgungs spannung und EMV-GND.
Tab. 4-2: Anschlussbelegung BTL7...-S32
4.4.2 Steckverbinder S115
S115
Pin
-A_10 -G_10 -C_00 -C_70 -E_00 -E_70
Bild 4-10: Pinbelegung S115
(Draufsicht auf Stecker
am Wegaufnehmer),
8-poliger Rundstecker
M12
1 0 V (Pin 3)
2 0 V (Pin 5)
3 10…0V 10…-10V nicht belegt
1)
4 La (Programmiereingang)
5 0…10V -10…10V 0…20 mA 20…0 mA 4…20 mA 20…4 mA
8 Lb (Programmiereingang)
BTL7-_1_ _-... BTL7-_5_ _-...
6 GND
2)
GND
2)
7 20 bis 28V 10 bis 30V
1)
Nicht belegte Adern können steuerungsseitig mit GND verbunden werden, aber nicht mit dem Schirm.
2)
Bezugspotenzial für Versorgungs spannung und EMV-GND.
Tab. 4-3: Anschlussbelegung BTL7...-S115
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
