www.balluff.com 21deutsch
9

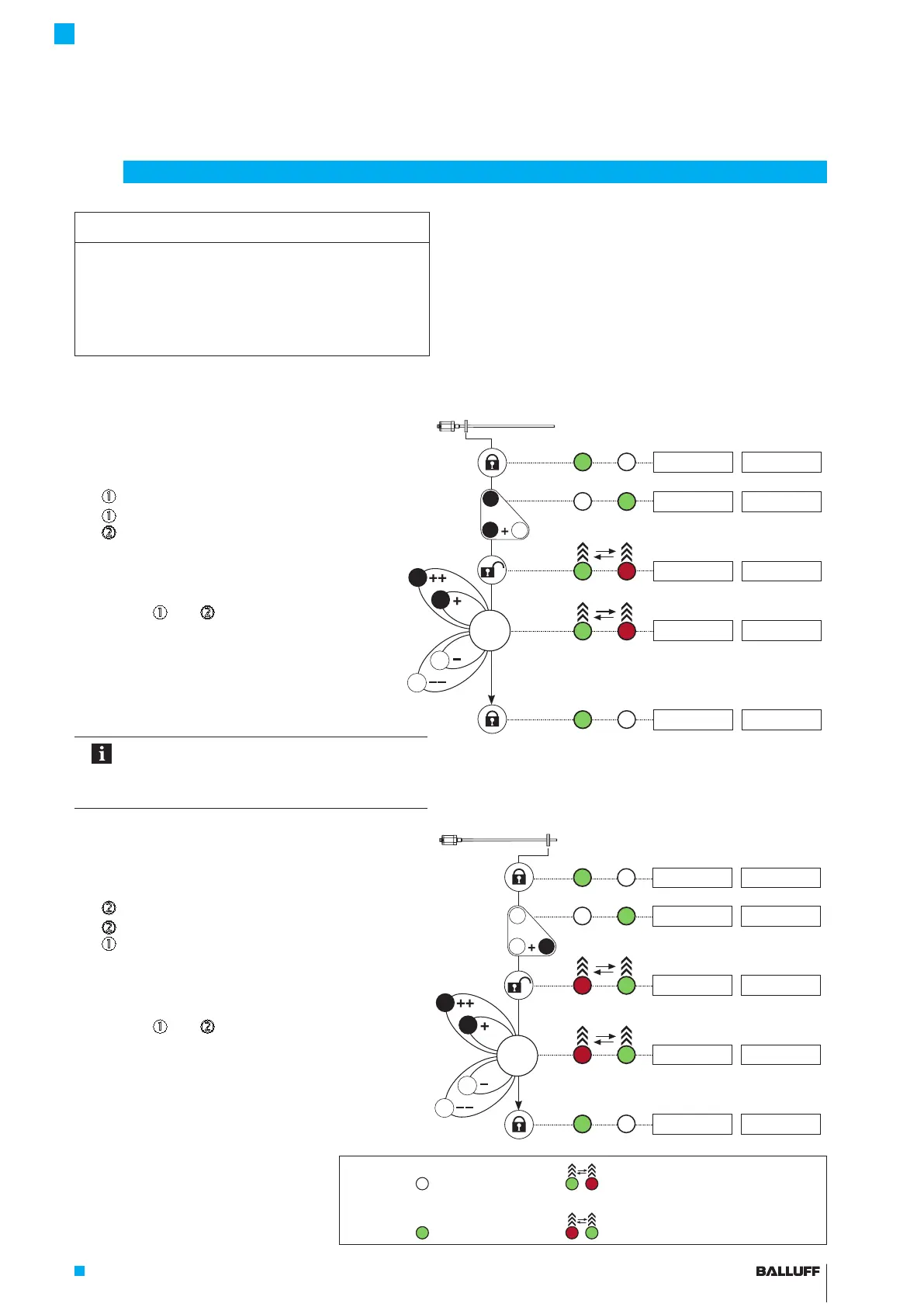

Einstellen durch Online-Setting
ACHTUNG
Funktionsbeeinträchtigung
Die Änderung des Wegaufnehmer-Ausgangssignals kann
bei einer betriebsbereiten Anlage zu Personen- und
Sachschäden führen.
Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
Beim Online-Setting wird die Anlage nicht außer Betrieb
genommen. Anfangs- und Endwert werden online einge-
stellt.
Maximaler Einstellbereich je Einstellvorgang:
Anfangswert: ±25 % vom aktuellen Hub
Endwert: ±25 % vom aktuellen Ausgangswert
Wird der angestrebte Wert nicht beim ersten Einstellvor-
gang erreicht (max. Einstellbereich überschritten), muss
der Einstellvorgang erneut gestartet werden.
1
2
1
2
1
2
1
2
1. Anfangswert online einstellen: LED-Anzeige Angezeigte Werte (Beispiel)
Anlage so steuern, dass sich der Positionsgeber in der
Anfangsposition befindet.
LED1 LED2 bei 0…10 V bei 4…20 mA
5.39 V 12.62 mA
mindestens 3 s drücken.
gedrückt halten und zusätzlich
für mindestens 3 s drücken.
> 3 s
+
> 3 s
2
1
1
5.39 V 12.62 mA
Taster sind aktiviert.
5.39 V 12.62 mA
Anfangswert einstellen.
Über
und
kann der Anfangswert innerhalb
des zulässigen Einstellbereichs verändert werden
1)
.
Die Steigung der Kennlinie bleibt dabei konstant
(siehe Seite16).
4.84 V 11.74 mA
Einstellung beenden (15 s lang keinen Taster drücken).
Anfangswert ist gespeichert, Taster sind deaktiviert.
4.84 V 11.74 mA
Nach jedem Einstellvorgang die Verriegelungs-
zeit von 15 s abwarten. Das gilt auch für den
Wechsel zwischen Anfangswert- und Endwert-
einstellung.
2. Endwert online einstellen: LED-Anzeige Angezeigte Werte (Beispiel)
Anlage so steuern, dass sich der Positionsgeber in der
Endposition befindet.
LED1 LED2 bei 0…10 V bei 4…20 mA
8.72 V 17.95 mA
mindestens 3 s drücken.
gedrückt halten und zusätzlich
für mindestens 3 s drücken.
> 3 s
+
> 3 s
2
2
1
8.72 V 17.95 mA
Taster sind aktiviert.
8.72 V 17.95 mA
Endwert einstellen.
Über
und
kann der Endwert innerhalb des
zulässigen Einstellbereichs verändert werden
1)
. Die
Steigung der Kennlinie wird geändert, der Nullwert
bleibt bestehen (siehe Seite16).
9.49 V 19.18 mA
Einstellung beenden (15 s lang keinen Taster drücken).
Endwert ist gespeichert, Taster sind deaktiviert.
9.49 V 19.18 mA
1) Taster kurz drücken: Aktueller Wert wird um ca. 1 mV
bzw. 1 µA erhöht bzw. verringert.
Wird ein Taster länger als 1 s gedrückt gehalten,
erhöht sich die Schrittweite.
Legende LED:
LED leuchtet nicht LED 1 und LED 2 grün-rot alternierend blinkend
LED grün leuchtend LED 1 und LED 2 rot-grün alternierend blinkend
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
