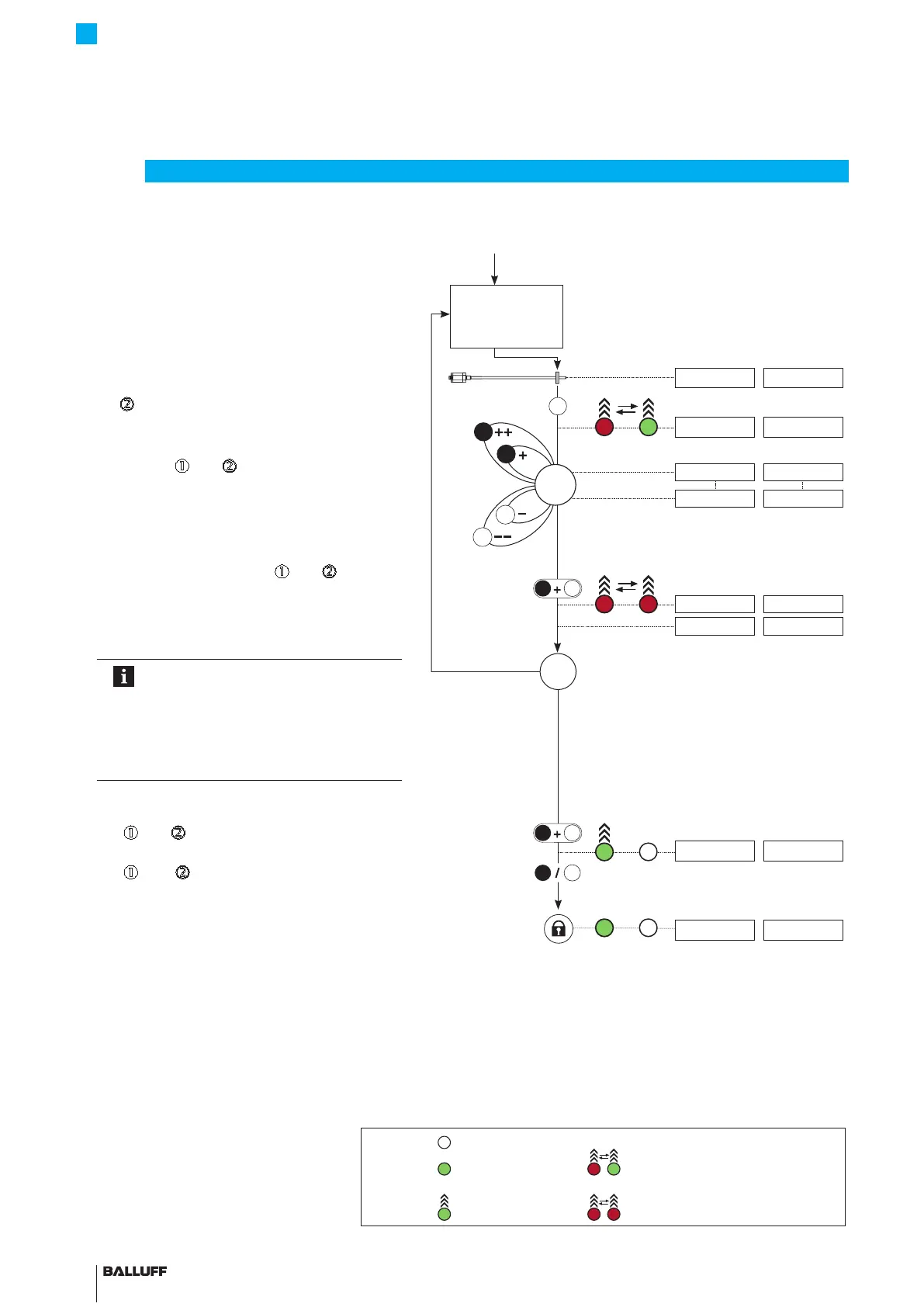

Einstellen durch Justieren (Fortsetzung)
Anfangswert
justieren
(siehe Seite 19)
LED-Anzeige Angezeigte Werte (Beispiel)
LED1 LED2 bei 0…10 V bei 4…20 mA
4. Endwert justieren
► Positionsgeber in die Endposition bringen.
9.89 V 19.13 mA
►
mindestens 2 s drücken.
> 2 s
2
⇒ Kennung "Endwert justieren" wird angezeigt.
10.00 V 20.00 mA
► Endwert justieren.
⇒ Über
und
kann der Endwert verändert
werden
1)
. Die Steigung der Kennlinie wird
geändert, der Nullwert bleibt bestehen
(siehe Seite 16).
9.89 V 19.13 mA
9.00 V 19.00 mA
► Einstellvorgang beenden:
und
höchstens
2 s drücken.
< 2 s
1
2
⇒ Kennung für "Justieren" wird angezeigt.
2.00 V 6.00 mA
⇒ Eingestellter Positionswert wird gespeichert.
9.00 V 19.00 mA
Werte prüfen
Die Einstellungen von Anfangswert und
Endwert beeinflussen sich abhängig
von der Messposition gegenseitig.
Schritte 3 und 4 so oft wiederholen, bis
die gewünschten Werte exakt einge-
stellt sind.
5. Justieren beenden und Taster deaktivieren
►
und
gleichzeitig mindestens 6 s drücken.
> 6 s
1
2
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
►
oder
kurz (< 1 s) drücken.
< 1 s
2
1
⇒ Taster sind deaktiviert.
⇒ Aktueller Positionswert wird angezeigt.
9.00 V 19.00 mA
1) Taster kurz drücken: Aktueller Wert wird um ca. 1 mV
bzw. 1 µA erhöht bzw. verringert.
Wird ein Taster länger als 1 s gedrückt gehalten,
erhöht sich die Schrittweite.
