ACHTUNG
Funktionsbeeinträchtigung
Das Justieren während des Betriebs der Anlage kann zu
Fehlfunktionen führen.
► Die Anlage vor dem Justieren außer Betrieb nehmen.

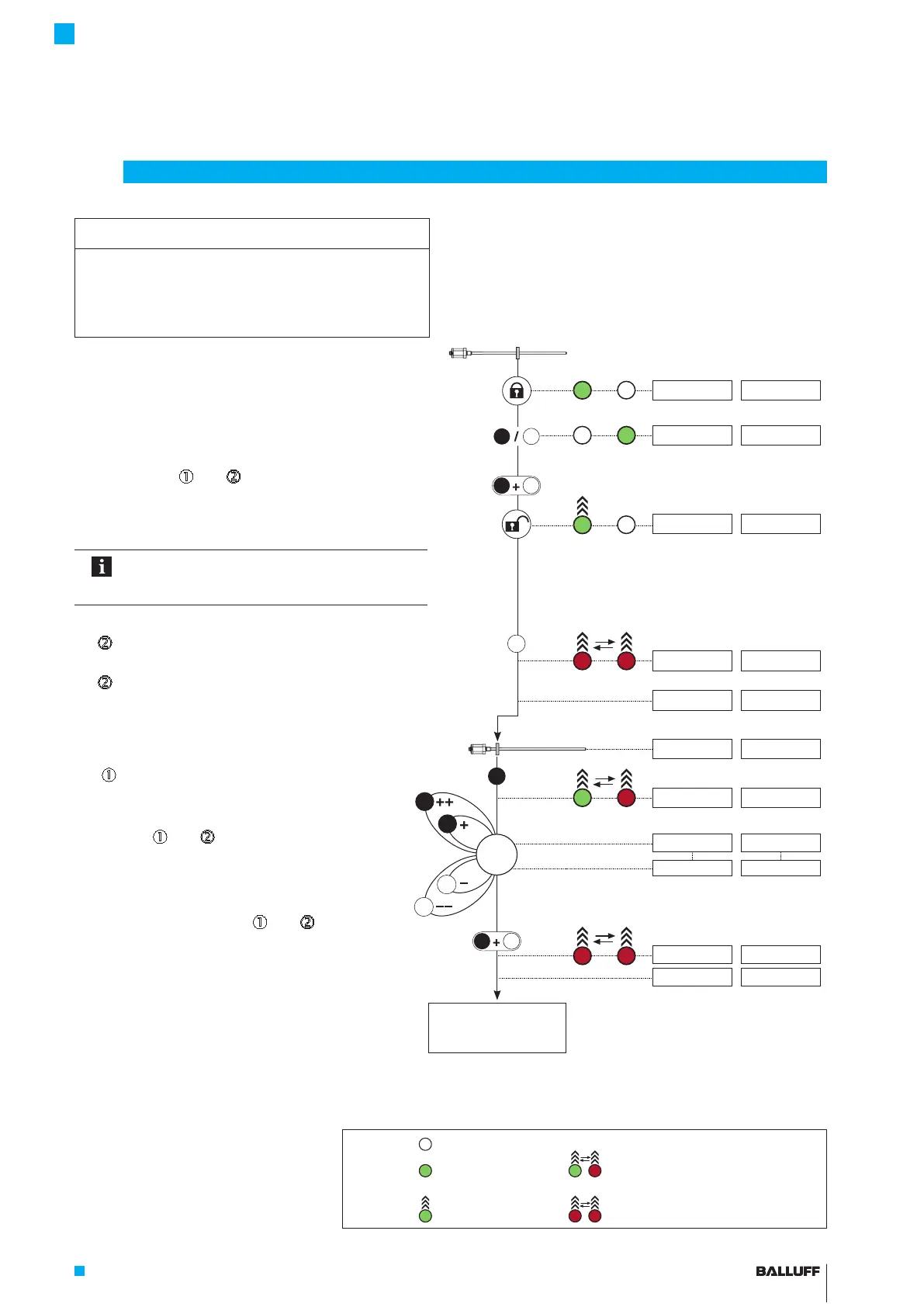

LED-Anzeige Angezeigte Werte (Beispiel)
LED1 LED2 bei 0…10 V bei 4…20 mA
Ausgangslage:
– Wegaufnehmer mit Positionsgeber im Messbereich
5.39 V 9.15 mA
1. Taster aktivieren
► Beliebigen Taster mindestens 3 s drücken.
> 3 s
2
1
5.39 V 9.15 mA
► Taster loslassen.
< 1 s
► Innerhalb 1 s
und
gleichzeitig drücken und
mindestens 3 s gedrückt halten.
> 3 s
1
2
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
⇒ Taster sind aktiviert.
Tritt ein Fehler oder eine Unterbrechung beim
Aktivieren der Taster auf, vor dem erneuten
Versuch eine Schutzzeit von 12 s abwarten.
2. Justieren anwählen
►
mindestens 2 s drücken.
> 2 s
2
⇒ Kennung für "Justieren" wird angezeigt.
2.00 V 6.00 mA
►
loslassen.
⇒ Aktueller Positionswert wird angezeigt.
5.39 V 9.15 mA
3. Anfangswert justieren
► Positionsgeber in die Anfangsposition bringen.
1.04 V 4.82 mA
►
mindestens 2 s drücken.
> 2 s
1
⇒ Kennung "Anfangswert justieren" wird angezeigt.
0.00 V 4.00 mA
► Anfangswert justieren.
⇒ Über
und
kann der Anfangswert verändert
werden
1)
. Die Steigung der Kennlinie bleibt dabei
konstant (siehe Seite16).
1.04 V 4.82 mA
1.00 V 4.40 mA
► Einstellvorgang beenden:
und
höchstens 2 s
drücken.
< 2 s
1
2
⇒ Kennung für "Justieren" wird angezeigt.
2.00 V 6.00 mA
⇒ Eingestellter Positionswert wird gespeichert.
1.00 V 4.40 mA
Endwert justieren
(siehe Seite 20)
1) Taster kurz drücken: Aktueller Wert wird um ca. 1 mV
bzw. 1 µA erhöht bzw. verringert.
Wird ein Taster länger als 1 s gedrückt gehalten,
erhöht sich die Schrittweite.
Legende LED:
LED leuchtet nicht
LED grün leuchtend LED 1 und LED 2 grün-rot alternierend blinkend
LED grün blinkend LED 1 und LED 2 rot-rot alternierend blinkend
1
2
1
2
8
Einstellen durch Justieren
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
