Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
12.1 Positionsgeber
Bild 12-1:
BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R
BTL-P-0814-GR-PAF

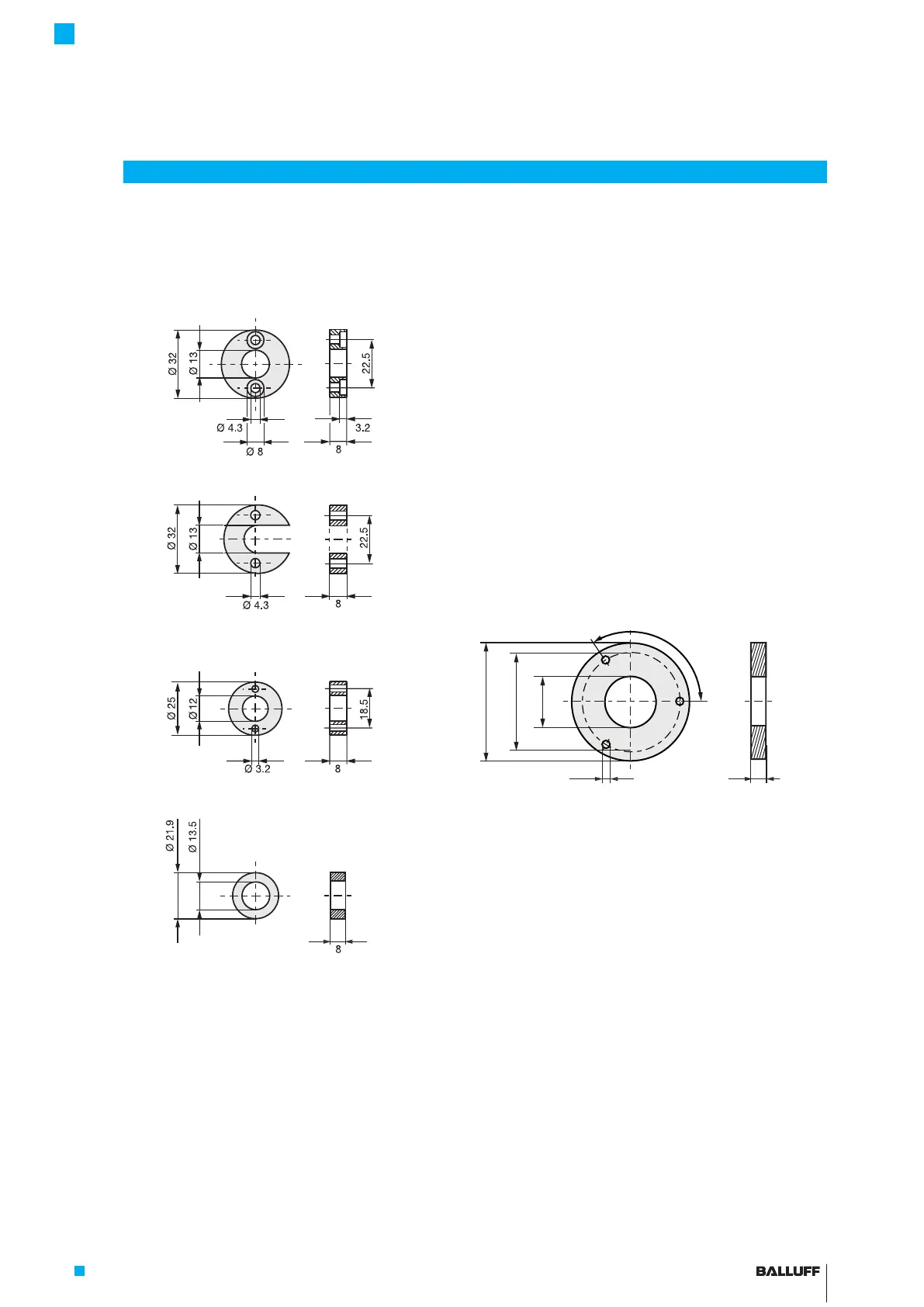

Einbaumaße Positionsgeber
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R,
BTL-P-1014-2R:
Gewicht: ca. 10g
Gehäuse: Aluminium, eloxiert
Im Lieferumfang der Positionsgeber
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R
enthalten:
Distanzstück: 8mm, Material Polyoxymethylen
(POM)
Positionsgeber BTL5-P-4500-1 (Elektromagnet):
Gewicht: ca. 90g
Gehäuse: Kunststoff
Betriebstemperatur: - 40°C bis + 60°C
BTL-P-1028-15R (Sonderzubehör für Applikationen
mit Stützrohranwendung):
Gewicht: ca. 68g
Gehäuse: Aluminium, eloxiert
Ø 4.3
120°
Ø 28 Ø 54 Ø 65
8
12.2 Befestigungsmutter
– Befestigungsmutter M18×1.5:
BTL-A-FK01-E-M18×1.5
– Befestigungsmutter 3/4“-16UNF:
BTL-A-FK01-E-3/4“-16UNF
12
Zubehör
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
