www.balluff.com 7deutsch
13.5
Ø D1
G
12.8

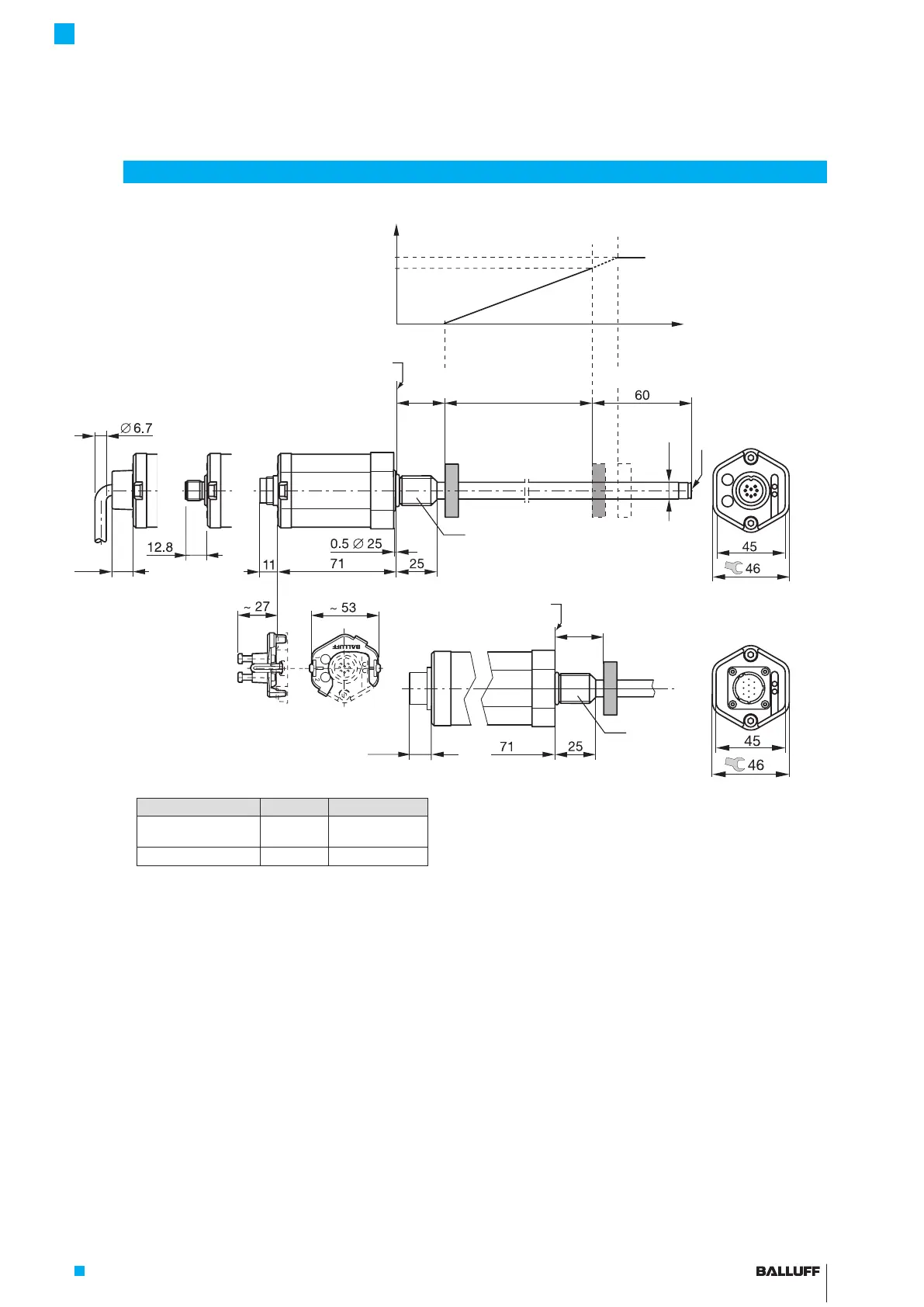

Bild 3-1: Wegaufnehmer BTL7...A/B/Y/Z(8)..., Aufbau und Funktion
3.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist
fest über ein Kabel oder über eine Steckverbindung ausge-
führt (siehe Typenschlüssel auf Seite29).
BTL-Gehäuse: Aluminiumgehäuse, in dem sich die
Auswerteelektronik befindet.
Befestigungsgewinde: Es wird empfohlen, diese Weg-
aufnehmer am Befestigungsgewinde zu montieren:
BTL7-…-A/B: M18×1.5
BTL7-…-Y/Z: 3/4"-16UNF
Die Wegaufnehmer mit Ø10,2mm besitzen am Stabende
ein zusätzliches Gewinde zum Abstützen bei großen
Nennlängen.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör auf Seite25).
Nennlänge: Definiert den zur Verfügung stehenden Weg-/
Längenmessbereich. Je nach Ausführung des Wegaufneh-
mers sind Stäbe mit Nennlängen von 25mm bis 7620mm
lieferbar:
Ø10,2mm: Nennlänge von 25mm bis 7620mm
Ø8mm: Nennlänge von 25mm bis 1016mm
Dämpfungszone: Messtechnisch nicht nutzbarer Bereich
am Stabende, der überfahren werden darf.
Einstellvorrichtung: Zusatzeinrichtung zum Einstellen
des Wegaufnehmers (nicht bei BTL7-…-S140).
3
Aufbau und Funktion
Einstellvorrichtung
BTL7-...-Kabel
Draufsicht auf
BTL7-...-S32
Draufsicht auf
BTL7-...-S140
BTL7-...-S115
BTL7-...-S140
BTL7-...-S32/S135
Anlagefläche
Gewindegröße:
A: M18x1.5
Y: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
1)
Nicht nutzbarer Bereich
2)
Nicht im Lieferumfang enthalten
3)
Nicht im Lieferumfang von BTL7-...-S140
enthalten
Gewindegröße:
B: M18x1.5
Z: 3/4"-16UNF
2)
1)
Anlagefläche
Positionsgeber
1)
Nennlänge =
Messbereich
B: 30-1 mm
Z: 2"-0.04"
Nullpunkt Endpunkt
Ausgangssignal mit steigender
Charakteristik:
Fehlersignal
100 %
0 %
2)
3)
Dämpfungszone
1)
Ausführung D1 G
...-A/B/Y/Z-... 10,2 mm Gewinde
M4x4/6tief
...-A8/B8/Y8/Z8-... 8 mm ohne Gewinde
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
