Aufbau und Funktion (Fortsetzung)
3.2 Funktion
Im Micropulse Wegaufnehmer befindet sich der Wellenlei-
ter, geschützt durch ein Edelstahlrohr. Entlang des Wellen-
leiters wird ein Positionsgeber bewegt. Dieser Positionsge-
ber ist mit dem Anlagenbauteil verbunden, dessen Position
bestimmt werden soll.
Der Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im Wel-
lenleiter aus, die durch Magnetostriktion entsteht und mit
Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in der Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt. Je nach Version wird
diese als Spannungs- oder Stromwert mit steigender oder
fallender Charakteristik ausgegeben.
3.3 LED-Anzeige

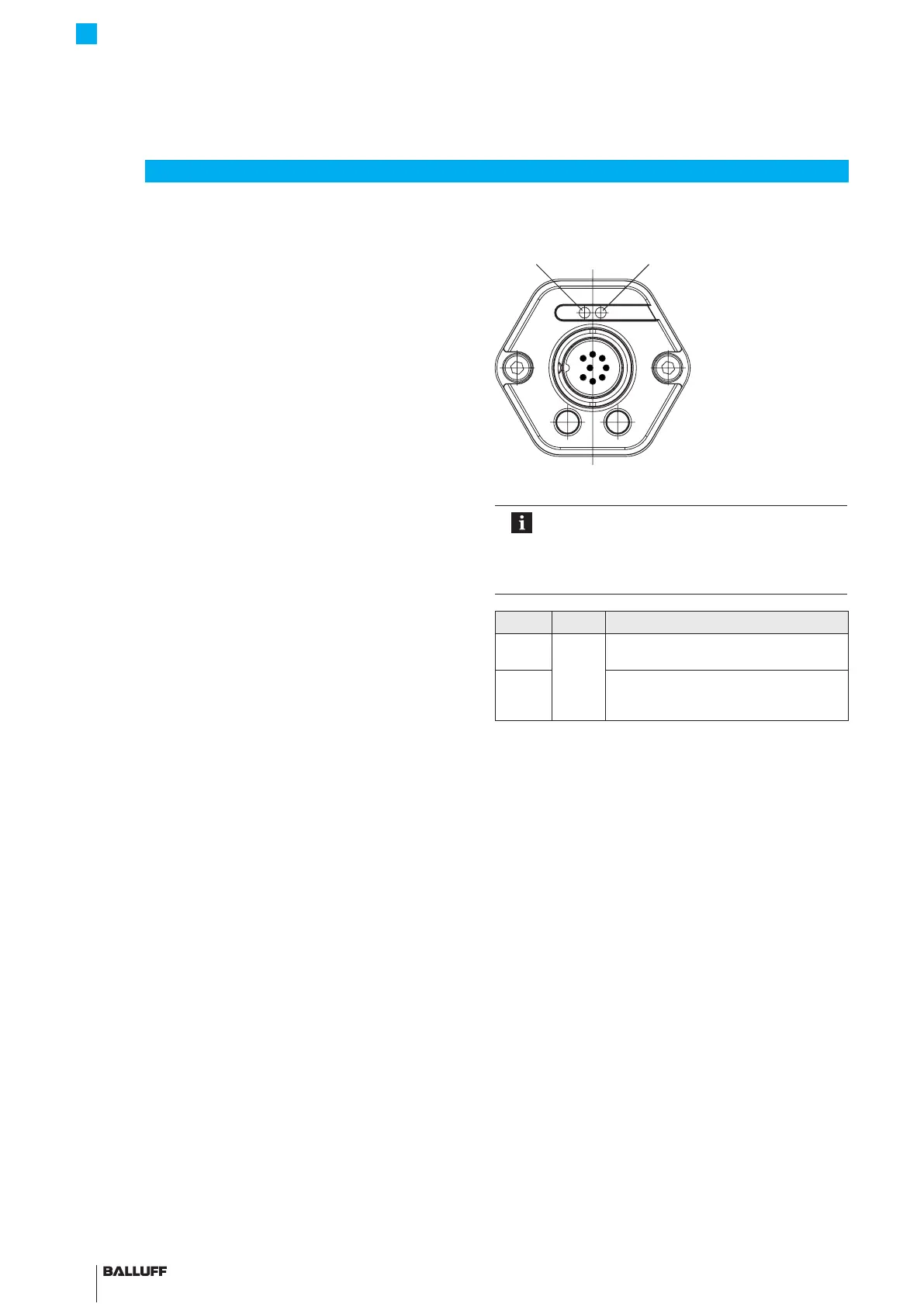

Bild 3-2: Lage der
LED1 LED2
LED-Anzeigen BTL7
Im Normalbetrieb zeigt LED1 die Betriebszu-
stände des Wegaufnehmers an. Beide LEDs
zusammen dienen der Anzeige zusätzlicher
Informationen im Programmierbetrieb (siehe ab
Seite18).
LED1 LED2 Betriebszustand
Grün Aus Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber
außerhalb der Grenzen.
Tab. 3-1: LED-Anzeigen im Normalbetrieb
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
