www.balluff.com 9deutsch

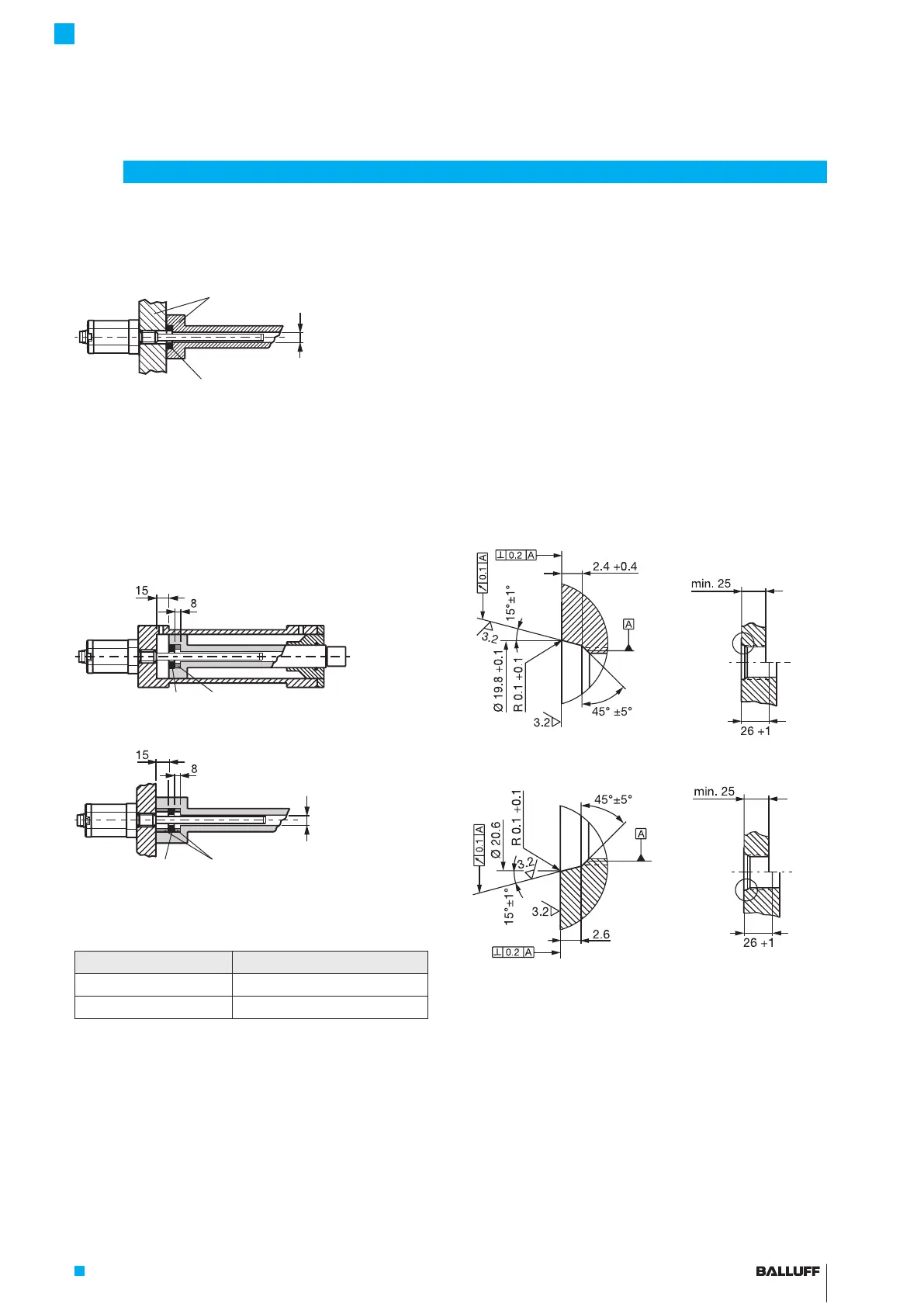

4.1 Einbauvarianten
Nichtmagnetisierbares Material
min. Ø D2
1)
Positionsgeber
nichtmagnetisierbares Material
1)
min. ØD2=Mindestdurchmesser der Bohrung (sieheTab. 4-1)
Bild 4-1: Einbauvariante in nichtmagnetisierbares Material
Magnetisierbares Material
Bei Verwendung von magnetisierbarem Material muss der
Wegaufnehmer durch geeignete Maßnahmen vor magneti-
schen Störungen geschützt werden (z.B. Distanzring aus
nichtmagnetisierbarem Material, ausreichend Abstand zu
starken externen Magnetfeldern).
Distanzring aus nichtmagnetisierbarem
Material
Positionsgeber
min. Ø D2
1)
Distanzring aus nichtmagnetisierbarem
Material
Positionsgeber
1)
min.ØD2=Mindestdurchmesser der Bohrung (sieheTab. 4-1)
Bild 4-2: Einbauvarianten in magnetisierbares Material
Rohrdurchmesser Bohrungsdurchmesser D2
10,2mm mindestens 13mm
8mm mindestens 11mm
Tab. 4-1: Bohrungsdurchmesser bei Einbau in einen
Hydraulikzylinder
4.2 Einbau vorbereiten
Einbauvariante: Für die Aufnahme des Wegaufnehmers
und des Positionsgebers empfehlen wir nichtmagnetisier-
bares Material.
Waagerechte Montage: Bei waagerechter Montage mit
Nennlängen > 500 mm empfehlen wir, den Stab am Ende
anzuschrauben (nur bei Ø10,2mm möglich) oder abzu-
stützen.
Hydraulikzylinder: Bei Einbau in einen Hydraulikzylinder
ist der Mindestwert für den Bohrungsdurchmesser des
Aufnahmekolbens sicherzustellen (sieheTab. 4-1).
Einschraubloch: Der Wegaufnehmer hat zur Befestigung
ein Gewinde M18×1.5 (nach ISO) oder 3/4"-16UNF (nach
SAE). Je nach Ausführung muss vor der Montage das
Einschraubloch gefertigt werden.
Bild 4-3: Einschraubloch M18x1.5 nach ISO6149 O-Ring15.4x2.1
Bild 4-4:
Einschraubloch 3/4"-16UNF nach SAE J475
O-Ring15.3x2.4
Positionsgeber: Für den Wegaufnehmer BTL7 stehen
unterschiedliche Positionsgeber zur Verfügung (siehe
Zubehör auf Seite25).
4
Einbau und Anschluss
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
