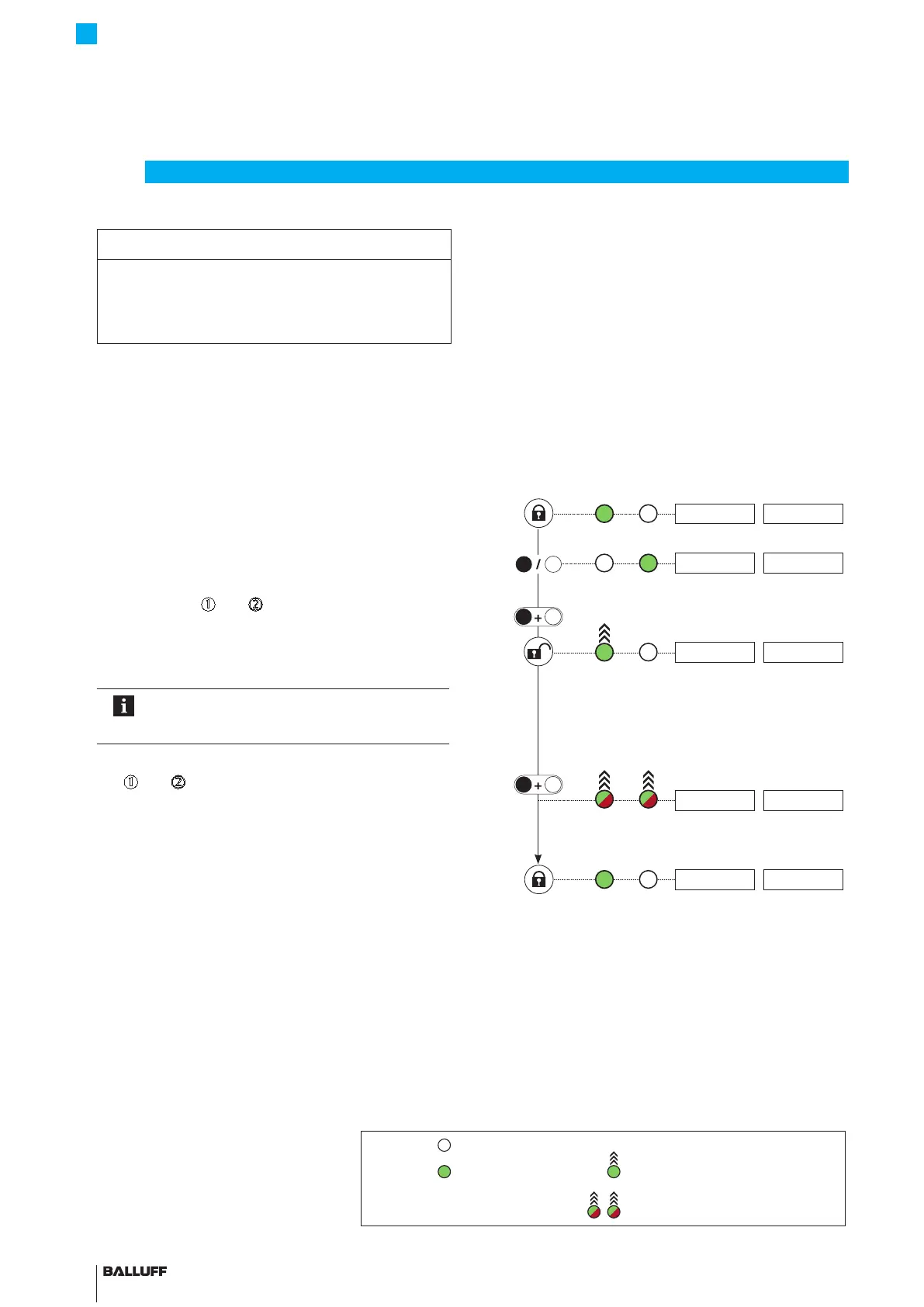

Balluff BTL7-A Series - Rücksetzen aller Werte (Reset)

22 deutsch
10
Rücksetzen aller Werte (Reset)
ACHTUNG
Funktionsbeeinträchtigung
Das Rücksetzen der Werte während des Betriebs der
Anlage kann zu Fehlfunktionen führen.
► Die Anlage vor dem Reset außer Betrieb nehmen.
Mit der Reset-Funktion können alle Einstellungen auf die
Werkseinstellungen zurückgesetzt werden. Zum Reset
kann sich der Positionsgeber auch außerhalb des Mess -
bereichs befinden.
LED-Anzeige Angezeigte Werte (Beispiel)
LED1 LED2 bei 0…10 V bei 4…20 mA
5.39 V 10.80 mA
1. Taster aktivieren
► Beliebigen Taster mindestens 3 s drücken.
> 3 s
2
1
5.39 V 10.80 mA
► Taster loslassen.
< 1 s
► Innerhalb 1 s

und

gleichzeitig drücken und
mindestens 3 s gedrückt halten.
> 3 s
1
2
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
⇒ Taster sind aktiviert.
Tritt ein Fehler oder eine Unterbrechung beim
Aktivieren der Taster auf, vor dem erneuten
Versuch eine Schutzzeit von 12 s abwarten.
2. Reset
►

und

mindestens 6 s drücken.
> 6 s
1
2
⇒ Ausgang gibt Nullwert aus.
0.00 V 4.00 mA
⇒ Alle Werte sind zurückgesetzt.
► Taster loslassen.
⇒ Aktueller Positionswert wird angezeigt.
⇒ Taster sind verriegelt.
8.43 V 15.67 mA
Legende LED: LED leuchtet nicht
LED grün leuchtend LED grün blinkend
LED 1 und LED 2 im Gleichtakt grün-rot blinkend
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
