Einstellverfahren
6.1 Einstellvorrichtung (nicht bei BTL7-…-S140)
Die Einstellvorrichtung ist eine Zusatzeinrichtung zum
Einstellen des Wegaufnehmers.
► Vor Beginn der Einstellung: Einstellvorrichtung auf die
Anschlussseite des Wegaufnehmers aufsetzen.
► Nach Abschluss der Einstellung: Einstellvorrichtung
zum Schutz gegen Verstellen entfernen.
► Einstellvorrichtung für eine spätere Verwendung aufbe-
wahren.
Automatische Deaktivierung!
Werden die Taster der Einstellvorrichtung
ca. 10 min lang nicht betätigt, wird der
Programmiermodus automatisch beendet.

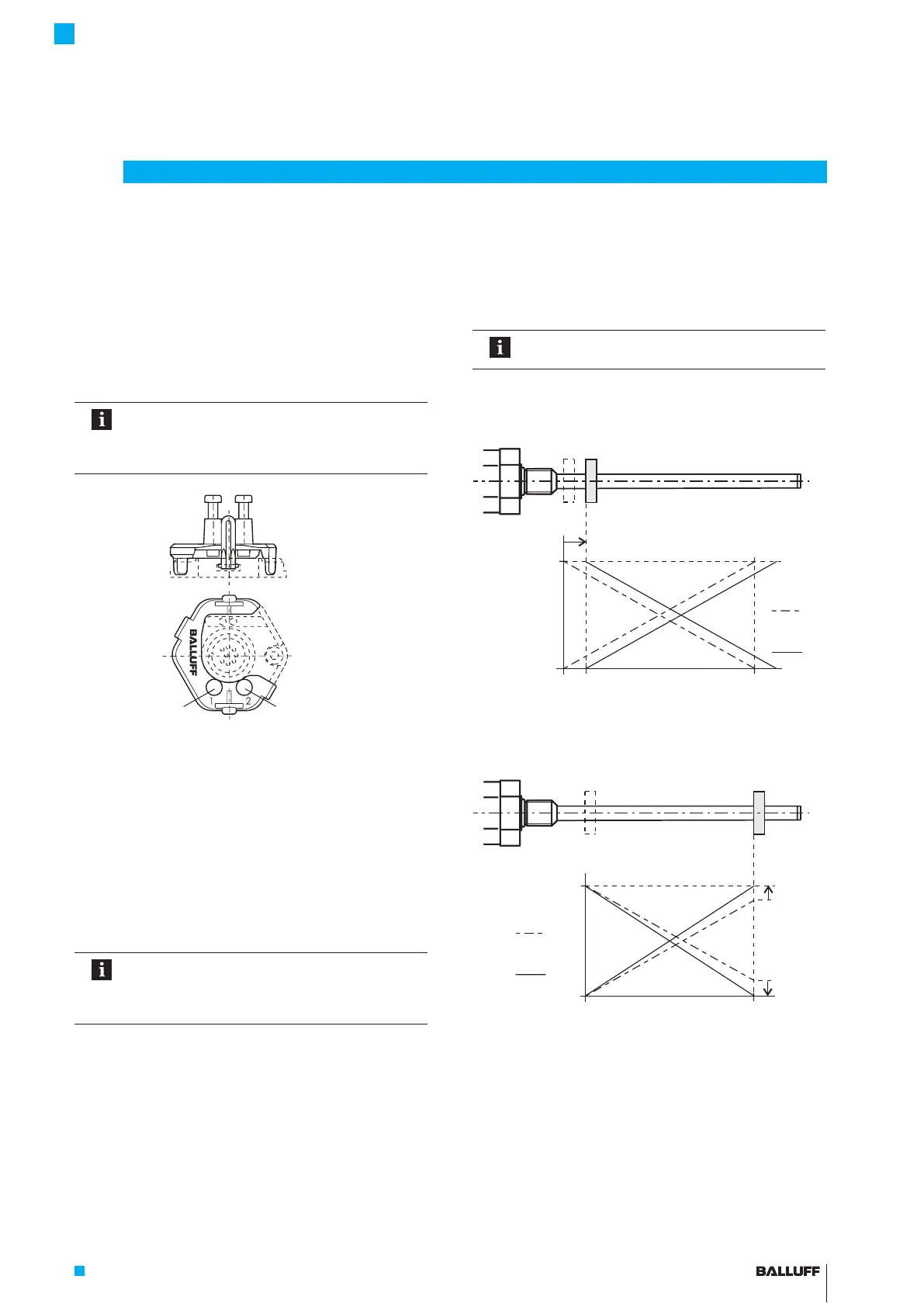

Bild 6-1:
Taster 1 (blau) Taster 2 (grau)
Einstellvorrichtung aufgesetzt
6.2 Programmiereingänge
(nicht bei BTL7-…-S135)
Statt der Einstellvorrichtung können zur Einstellung auch
die Programmiereingänge genutzt werden.
– La entspricht Taster 1,
– Lb entspricht Taster 2,
– Programmiereingang auf 20 bis 28V (BTL7-_1_ _-...)
bzw. 10 bis 30V (BTL7-_5_ _-...) entspricht Taster
gedrückt (high-aktiv).
Automatische Deaktivierung!
Werden über die Programmiereingänge
ca.10 min keine Signale übertragen, wird der
Programmiermodus automatisch beendet.
6.3 Übersicht der Einstellverfahren
6.3.1 Teach-in
Der werkseitig eingestellte Null- und Endpunkt wird durch
einen neuen Null- und Endpunkt ersetzt.
Die detaillierte Vorgehensweise für das Teach-in
ist auf Seite18 beschrieben.
Ablauf:
► Positionsgeber in die neue Nullposition verschieben.
► Neuen Nullpunkt durch Drücken der Taster einlesen.
Bild 6-2:
Neuer Nullpunkt
vorher
nachher
fallend
steigend
Neuen Nullpunkt einlesen (Offset-Verschiebung)
► Positionsgeber in die neue Endposition verschieben.
► Neuen Endpunkt durch Drücken der Taster einlesen.
Bild 6-3:
Neuer Endpunkt
vorher
nachher
Neue Messlänge 100 %
Neuen Endpunkt einlesen (Änderung der Steigung der
Kennlinie)
