Zubehör (Fortsetzung)
12.3.6 Stecksystem, 8-polig
Der Wegaufnehmer ist mit einem 8-poligen Pigtail-Steck-
system erhältlich. Das Stecksystem ist zweiteilig:
– Der M12-Kontakteinsatz ist am Kabel des Wegaufneh-
mers konfektioniert.
– Der Vierkantflansch zur Montage über den Kontaktein-
satz ist im Lieferumfang enthalten.

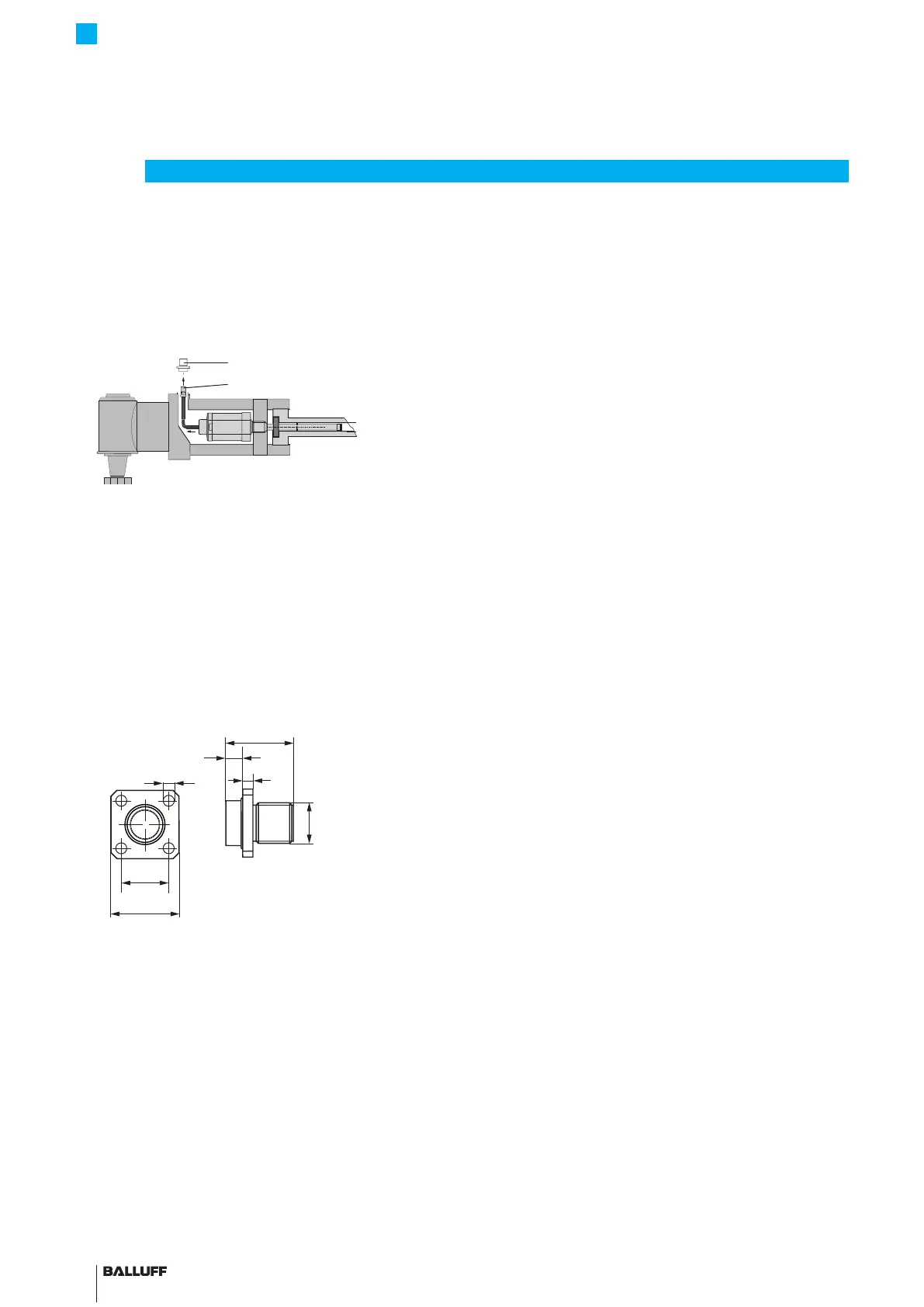

Bild 12-12:
Vierkantflansch
M12-Kontakteinsatz
Stecksystem am Beispiel Einbau des Wegaufnehmers in
einen Hydraulikzylinder
Baureihe ZA10
Material Vierkantflansch: Messing vernickelt
BTL7-…-KA00,2-ZA10, PUR-Kabel 0,2 m
BTL7-…-KA00,3-ZA10, PUR-Kabel 0,3 m
Baureihe ZA15
Material Vierkantflansch: Edelstahl 1.4404
BTL7-…-KA00,2-ZA15, PUR-Kabel 0,2 m
BTL7-…-KA00,3-ZA15, PUR-Kabel 0,3 m
Bild 12-13:
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
Vierkantflansch
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
