www.balluff.com 17deutsch
6.5 Hinweise zum Einstellvorgang
Voraussetzungen
– Einstellvorrichtung ist aufgesetzt oder Programmierein-
gänge sind angeschlossen.
– Wegaufnehmer ist mit der Anlagensteuerung verbun-
den.
– Spannungs- oder Stromwerte des Wegaufnehmers
können gelesen werden (mittels Multimeter oder Anla-
gensteuerung).
Werte für Null- und Endpunkt
– Jede beliebige Position des Positionsgebers kann
Null- oder Endpunkt sein. Null- und Endpunkte dürfen
jedoch nicht vertauscht werden.
– Die absoluten Null- und Endpunkte müssen innerhalb
der Grenzen liegen, die maximal oder minimal ausge-
geben werden können (siehe Wertetabelle).
– Der Abstand zwischen Nullpunkt und Endpunkt muss
mindestens 4 mm betragen.
Immer die zuletzt eingestellten Werte werden
gespeichert, gleichgültig ob der Einstellvorgang
über die Taster, die Programmiereingänge oder
automatisch nach 10 min beendet wurde.

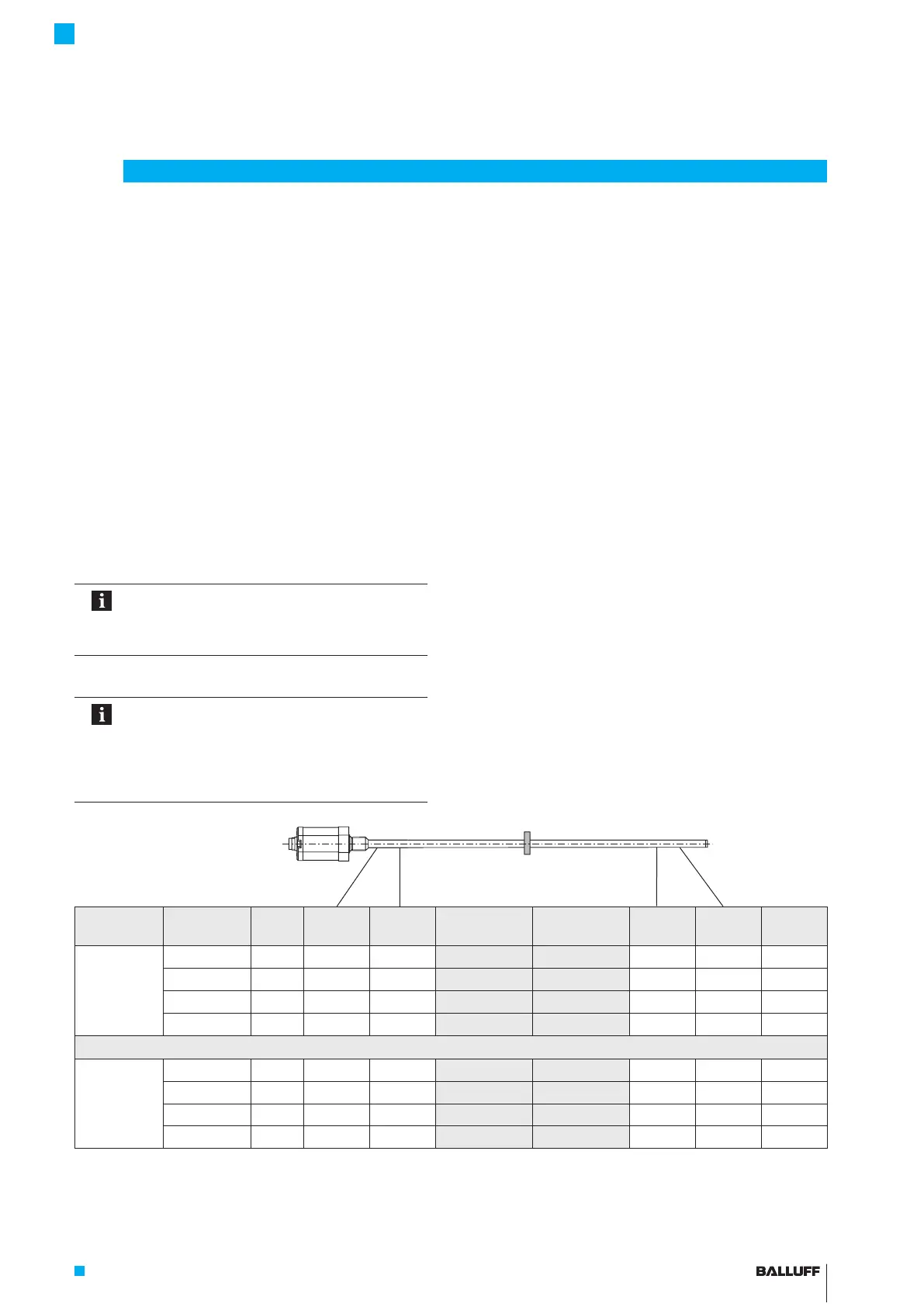

Wertetabelle für Teach-in und Justieren
Die Darstellung in den nachfolgenden Einstell-
beispielen beziehen sich auf die Wegaufnehmer
mit Spannungsausgang 0…10 V bzw. mit
Stromausgang 4…20 mA.
Für alle anderen Ausführungen gelten die Werte
der unten stehenden Wertetabelle.
Nullpunkt
Endpunkt
Kennlinien-
verlauf
Wegauf-
nehmer
Ein-
heit
Min.-
Wert
Nullwert Kennung für
Justieren
Kennung für
Teach-in
Endwert Max.-
Wert
Error-
wert
steigend BTL7-A… V -0,5 0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-G… V -10,5 -10,0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-C… mA 0 0 6,0 12,0 20,0 20,4 20,4
BTL7-E… mA 3,6 4,0 6,0 12,0 20,0 20,4 3,6
fallend BTL7-A… V +10,5 +10,0 8,0 6,0 0 -0,5 -0,5
BTL7-G… V +10,5 +10,0 -2,0 -4,0 -10,0 -10,5 -10,5
BTL7-C… mA 20,4 20,0 14,0 8,0 0 0 20,4
BTL7-E… mA 20,4 20,0 14,0 8,0 4,0 3,6 3,6
Tab. 6-1: Wertetabelle für Teach-in und Justieren
6
Einstellverfahren (Fortsetzung)
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
