16 deutsch
6

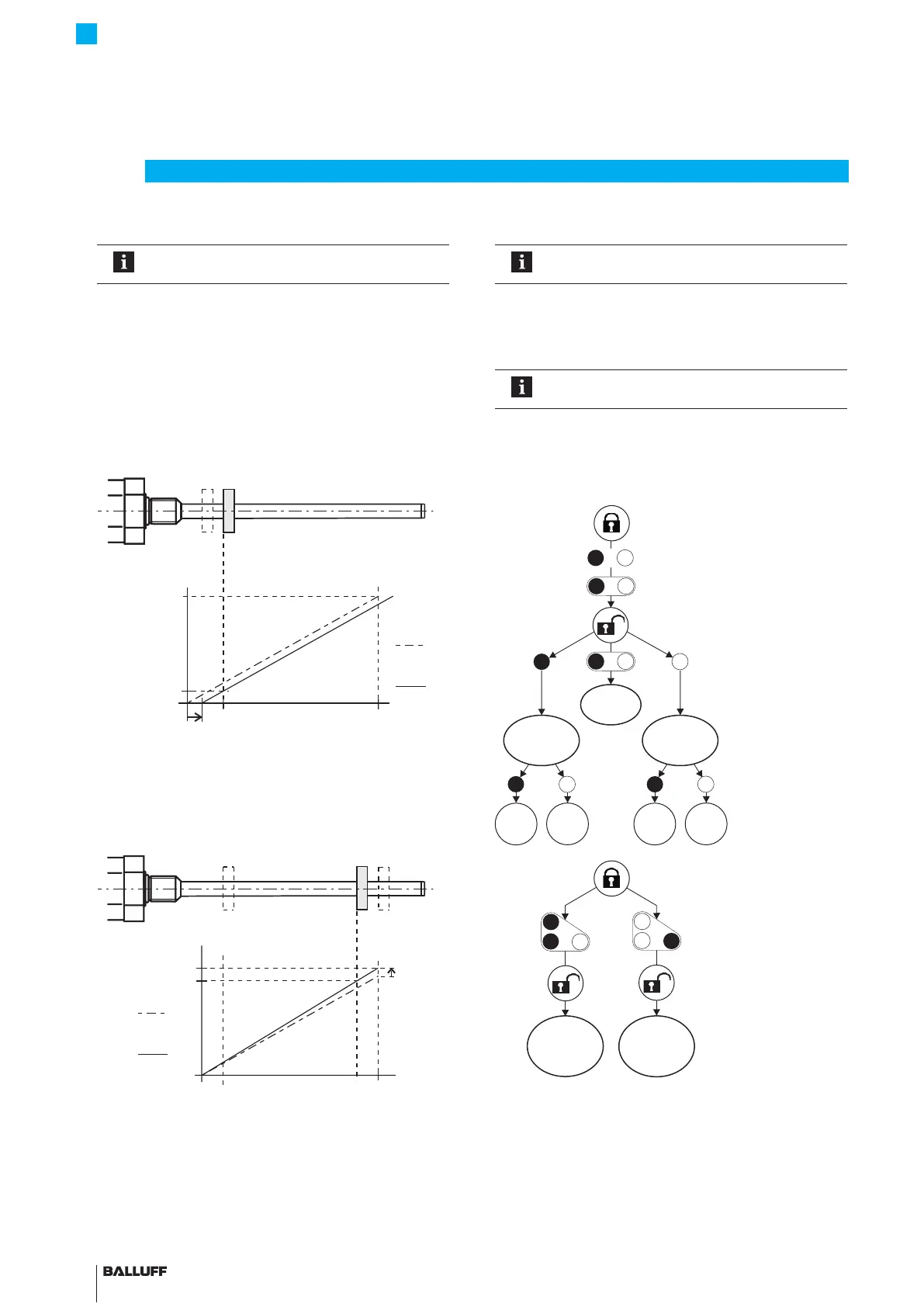

Einstellverfahren (Fortsetzung)
6.3.2 Justieren
Die detaillierte Vorgehensweise für das Justieren
ist ab Seite19beschrieben.
Ein neuer Anfangs- und/oder Endwert wird justiert. Dies ist
dann sinnvoll, wenn der Positionsgeber nicht in den Null-
oder Endpunkt gebracht werden kann.
Ablauf:
► Positionsgeber in die neue Anfangsposition verschie-
ben.
► Durch Drücken der Taster den gewünschten Anfangs-
wert einstellen.
Bild 6-4:
Neuer Anfangswert
Nullpunkt
vorher
nachher
Neue Anfangsposition justieren (Offsetverschiebung)
► Positionsgeber in die neue Endposition verschieben.
► Durch Drücken der Taster den gewünschten Endwert
einstellen.
Bild 6-5:
Neuer
Endwert
vorher
nachher
Endpunkt
Neue Endposition justieren (Änderung der Steigung der
Kennlinie)
6.3.3 Online-Setting
Die detaillierte Vorgehensweise für das Online-
Setting ist auf Seite21 beschrieben.
Einstellung von Anfangs- und Endwerten während des
Betriebs der Anlage.
6.3.4 Reset
Die detaillierte Vorgehensweise für das Rück-
setzen ist auf Seite22 beschrieben.
Wegaufnehmer auf die Werkseinstellungen zurücksetzen.
6.4 Auswahl des Einstellverfahrens
1 /
1
+
1 +
1 +
+ 1
1
2
1
2
1
2
1
2
1
2
1
2
1
2
2
1
2
1
Taster inaktiv
Reset
Teach-in
Justieren
Null-
punkt
Null-
punkt
End-
punkt
End-
punkt
Online-
Setting
Nullpunkt
Online-
Setting
Endpunkt
Taster aktiv
Taster aktiv
Taster inaktiv
Bild 6-6: Auswahl des Einstellverfahrens
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
