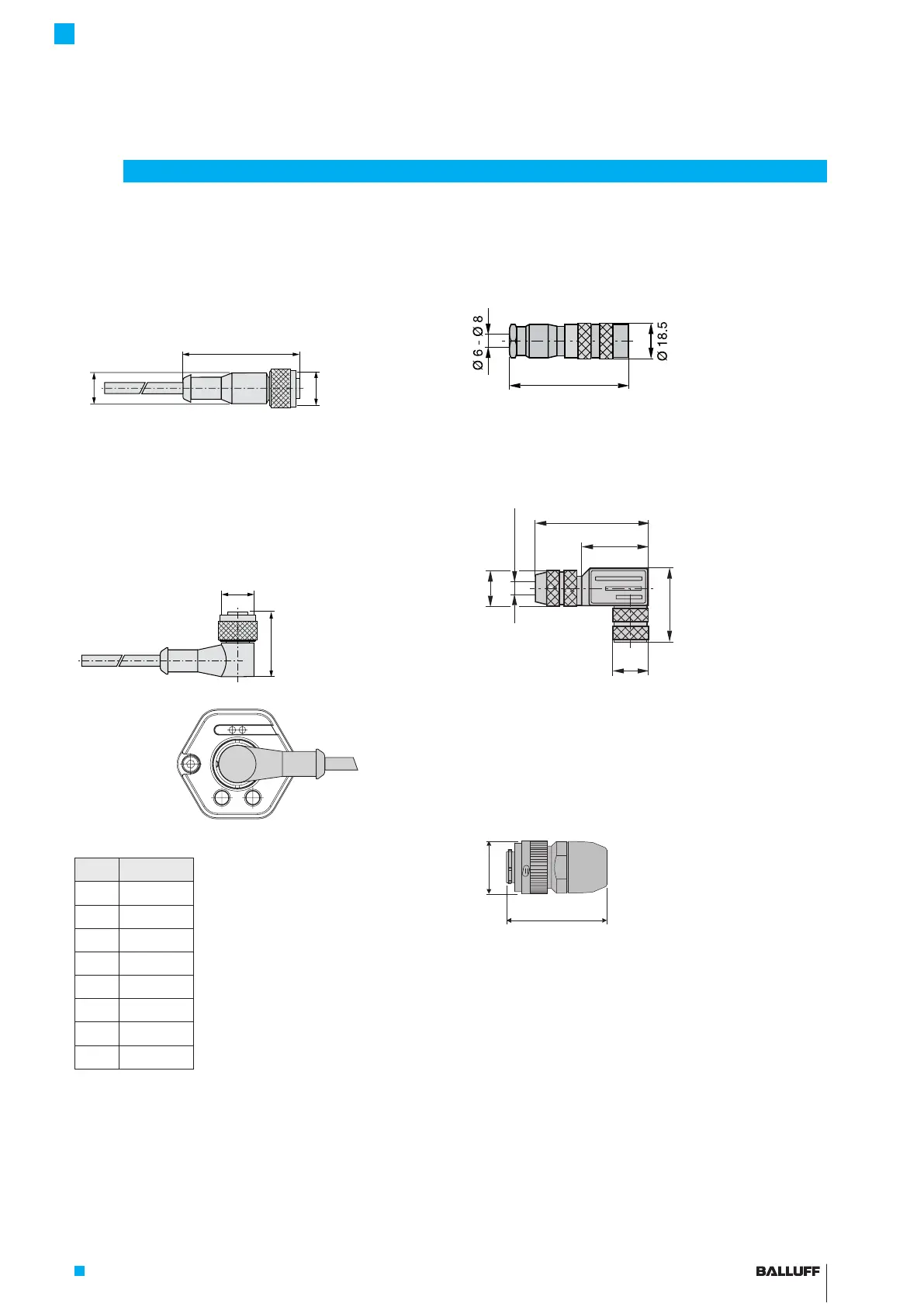

Zubehör (Fortsetzung)
12.3.3 BKS-S115/S116-PU-_ _, konfektioniert
BKS-S115-PU-_ _
Steckverbinder gerade, angespritzt, konfektioniert
M12, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S115-PU-05: Kabellänge 5m
Bild 12-6:
43
Ø 13.5
M12x1
Steckverbinder BKS-S115-PU-_ _
BKS-S116-PU-_ _
Steckverbinder gewinkelt, angespritzt, konfektioniert
M12, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S116-PU-05: Kabellänge 5m
Bild 12-7:
28
M12x1
Steckverbinder BKS-S116-PU_ _
Bild 12-8:
Steckverbinder BKS-S116-PU_ _, Abgang
Pin Farbe
1 YE gelb
2 GY grau
3 PK rosa
4 RD rot
5 GN grün
6 BU blau
7 BN braun
8 WH weiß
Tab. 12-1: Pinbelegung BKS-S115/116-PU-_ _
12.3.4 BKS-S135/S136M-00, frei konfektionierbar
BKS-S135M-00
Steckverbinder gerade, frei konfektionierbar
M16 nach IEC130-9, 6-polig
Bild 12-9:
~ 62
Steckverbinder BKS-S135M-00
BKS-S136M-00
Steckverbinder gewinkelt, frei konfektionierbar
M16 nach IEC130-9, 6-polig
Bild 12-10:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Steckverbinder BKS-S136M-00
12.3.5 BKS-S140-23-00, frei konfektionierbar
BKS-S140-23-00
Steckverbinder gerade, frei konfektionierbar
10-polig
Bild 12-11:
50
Ø 26
Steckverbinder BKS-S140-23-00
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Micropulse Wegaufnehmer - Bauform Stab
