12 français

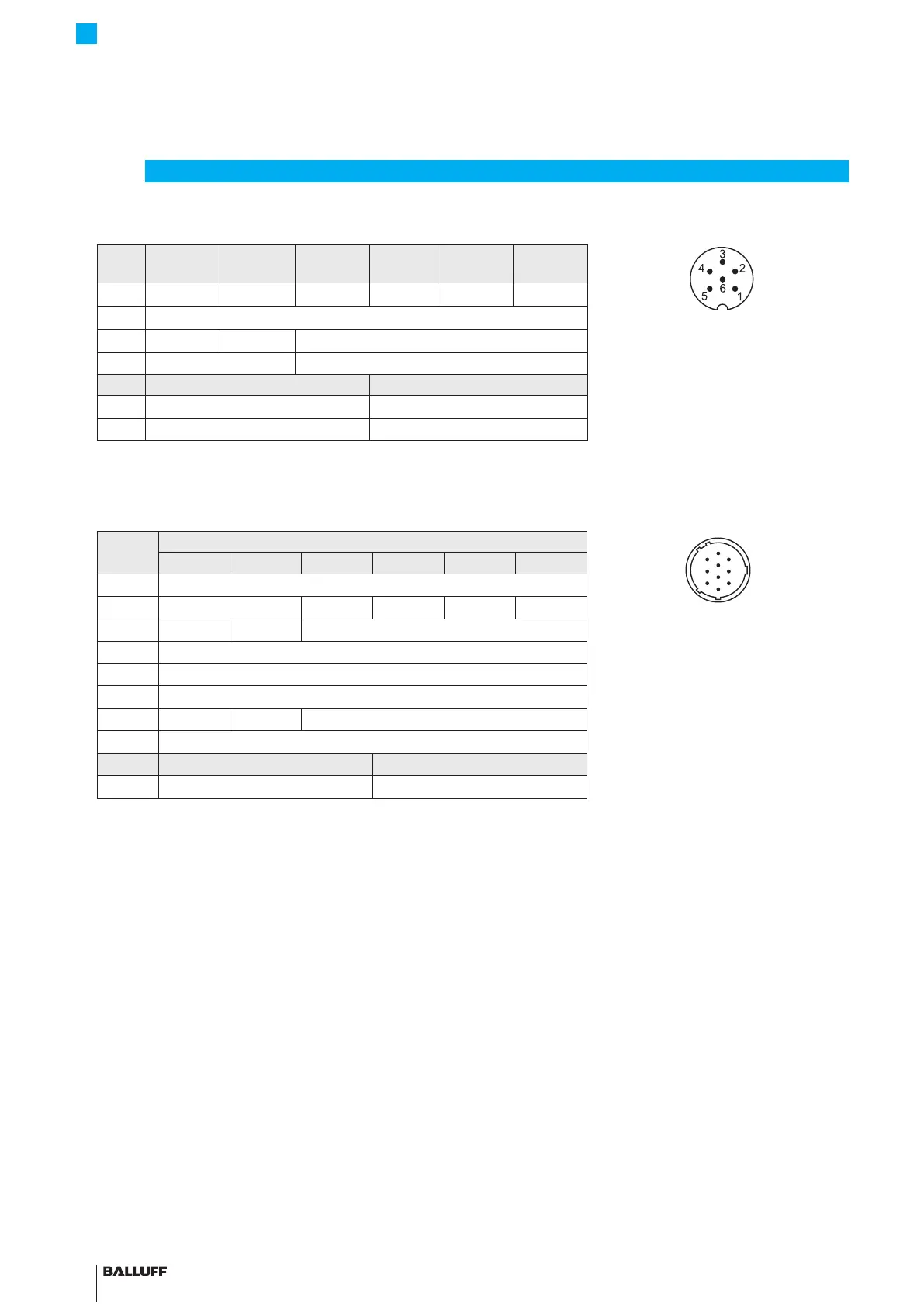

4.4.3 Connecteur S135
S135
Broche
-A_10 -G_10 -C_00 -C_70 -E_00 -E_70
Fig. 4-11 : Brochage du connecteur S135 (vue
de dessus sur le connecteur du
capteur de déplacement), connecteur
rond à 6pôles M16
1)
Les conducteurs non utilisés peuvent être reliés
coté commande à la masse GND, mais pas au
blindage.
2) 
Potentiel de référence pour tension d’alimentation
et GND CEM.
1 0…10V -10…10V 0…20 mA 20…0 mA 4…20 mA 20…4 mA
2 0 V (broche 1)
3 10…0V 10…-10V non utilisé
1)
4 0 V (broche 3) non utilisé
1)
BTL7-_1_ _-... BTL7-_5_ _-...
5 20 à 28V 10 à 30V
6 GND
2)
GND
2)
Tab. 4-4 : Affectation des broches BTL7...-S135
4.4.4 Connecteur S140
S140
Broche
Interface BTL7-...
A
B
C
J
K
G
H
E
D
F
Fig. 4-12 : Brochage du connecteur S140 (vue
de dessus sur le connecteur du
capteur de déplacement), connecteur
rond à 10pôles
1)
Les conducteurs non utilisés peuvent être reliés
coté commande à la masse GND, mais pas au
blindage.
2)
Potentiel de référence pour tension d’alimentation
et GND CEM.
-A_10 -G_10 -C_00 -C_70 -E_00 -E_70
A 0 V
B non utilisé
1)
0...20mA 20...0mA 4...20mA 20...4mA
C 10...0V 10…–10V non utilisé
1))
F GND
2)
G "La" (entrée de programmation)
H "Lb" (entrée de programmation)
J 0...10V –10…10V non utilisé
1)
K / E non utilisé
1)
BTL7-_1_ _-... BTL7-_5_ _-...
D 20 à 28V 10 à 30V
Tab. 4-5 : Affectation des broches BTL7...-S140
4
Montage et raccordement (suite)
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
