22 français
10
Réinitialisation de l’ensemble des valeurs ("Reset")
ATTENTION
Limitations de fonctionnement
La réinitialisation des valeurs pendant le fonctionnement
de l’installation peut donner lieu à des
dysfonctionnements.
► Mettre l’installation hors service avant de procéder à
la réinitialisation.
La fonction "Reset" permet de réinitialiser tous les paramètres
aux réglages d’usine. Pour la réinitialisation, le capteur de position
peut se situer en dehors de la plage de mesure.

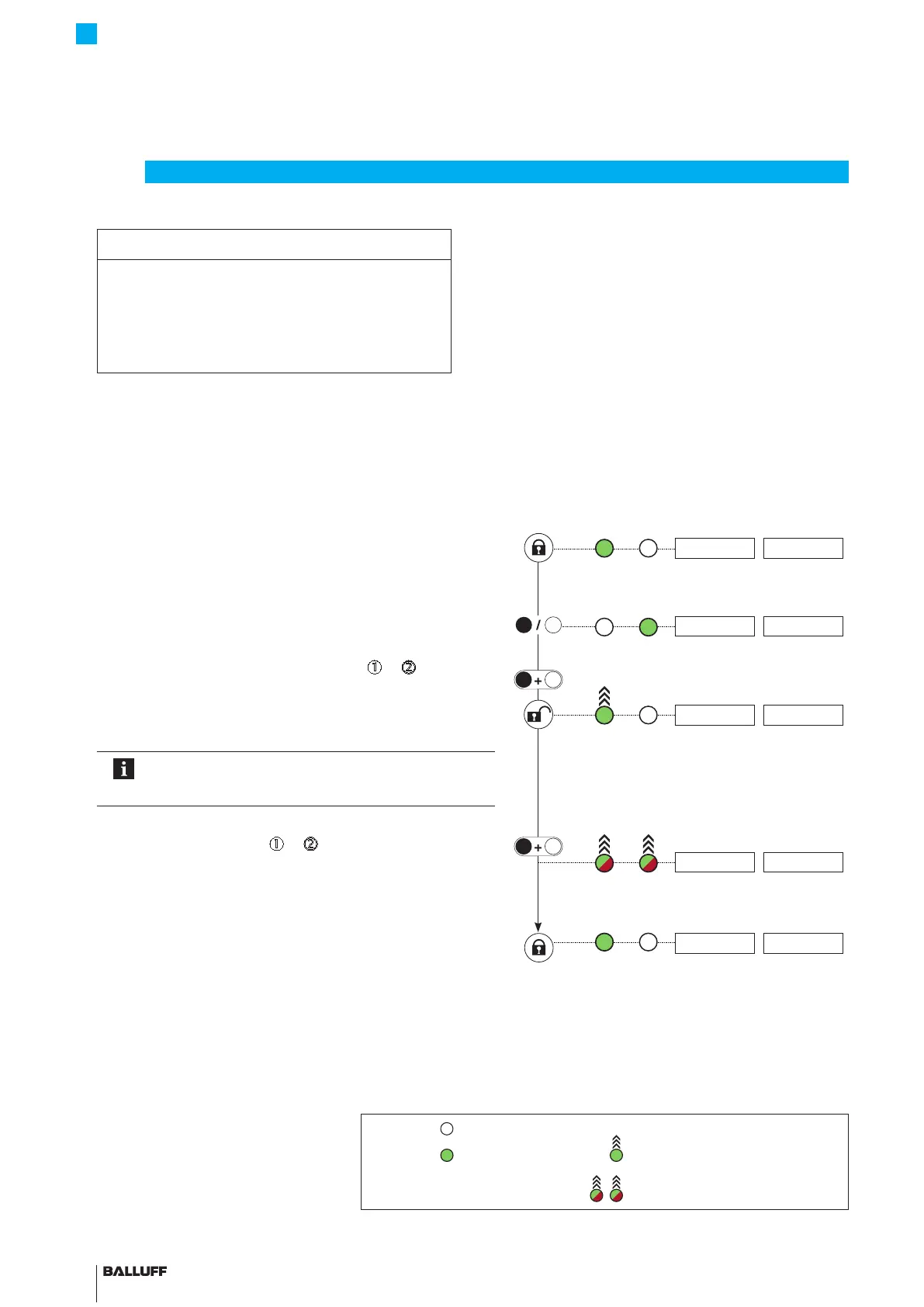

Affichage
à LED
Valeurs affichées
(exemple)
LED1 LED2
avec
0…10 V
avec
4…20 mA
5.39 V 10.80 mA
1. Activer les boutons-poussoirs
► Appuyer sur un bouton-poussoir quelconque pendant au
moins 3s.
> 3 s
2
1
5.39 V 10.80 mA
► Relâcher les boutons-poussoir.
< 1 s
► En l’espace d’1 s, appuyer simultanément sur

et

puis maintenir les boutons enfoncés pendant au moins 3s.
> 3 s
1
2
⇒ La sortie délivre une valeur d’erreur.
10.50 V 3.60 mA
⇒ Les boutons-poussoirs sont activés.
En cas d’erreur ou d’interruption pendant l’activation des
boutons-poussoirs, attendre un temps de sécurité de 12s
avant toute nouvelle tentative.
2. Réinitialisation ("Reset")
► Appuyer simultanément sur

et

pendant au moins 6s.
> 6 s
1
2
⇒ La sortie délivre la valeur zéro.
0.00 V 4.00 mA
⇒ Toutes les valeurs sont réinitialisées.
► Relâcher les boutons-poussoirs.
⇒ La valeur de position actuelle est affichée.
⇒ Les boutons-poussoirs sont verrouillés.
8.43 V 15.67 mA
Légende LED: LED éteinte
LED allumée en vert LED clignotant en vert
LED 1 et LED 2 clignotant de façon synchronisée
en vert-rouge
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
