22 español
10

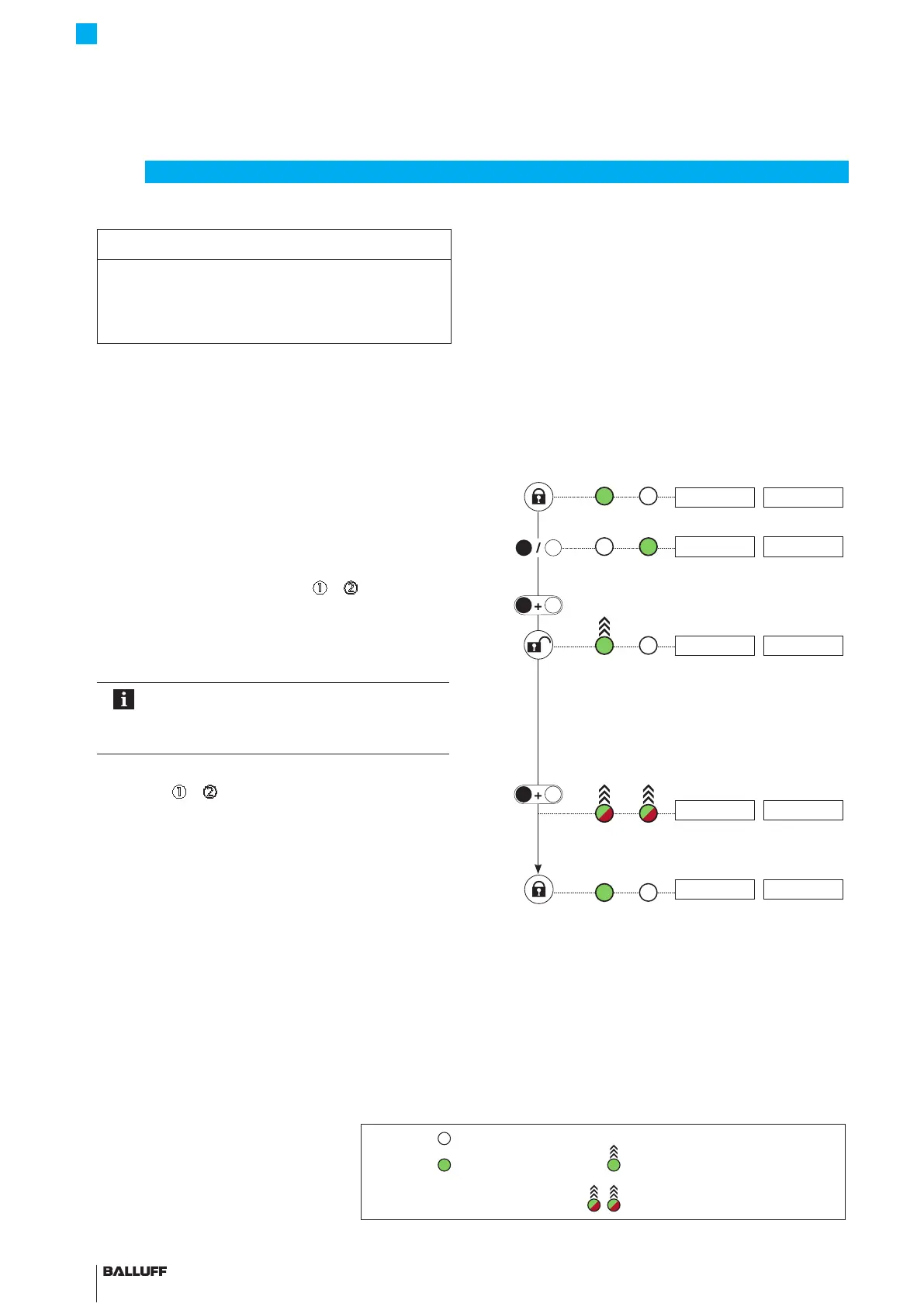

Reposición de todos los valores (reset)
ATENCIÓN
Merma del funcionamiento
La reposición de los valores durante el funcionamiento de
la instalación puede provocar funciones erróneas.
► Ponga fuera de servicio la instalación antes del reset.
Con la función reset se pueden reponer todos los ajustes
a los ajustes de fábrica. Para el reset el sensor de posición
también puede encontrarse fuera de la zona medible.
Indicador LED Valores indicados (ejemplo)
LED1 LED2 con 0…10 V con 4…20 mA
5,39 V 10,80 mA
1. Activar el pulsador
► Accione cualquier pulsador durante 3 s como mínimo.
> 3 s
2
1
5,39 V 10,80 mA
► Suelte el pulsador.
< 1 s
► En el transcurso de 1 s accione
y
al mismo
tiempo y manténgalos accionados durante 3 s como
mínimo.
> 3 s
1
2
⇒ La salida emite un valor de error.
10,50 V 3,60 mA
⇒ Los pulsadores están activados.
Si se produce un error o una interrupción
durante la activación de los pulsadores, se
debe esperar un tiempo de protección de 12 s
antes de realizar un nuevo intento.
2. Reset
► Accione
y
durante al menos 6 s.
> 6 s
1
2
⇒ La salida emite el valor cero.
0,00 V 4,00 mA
⇒ Todos los valores se han repuesto.
► Suelte el pulsador.
⇒ Se muestra el valor de posición actual.
⇒ Los pulsadores están bloqueados.
8,43 V 15,67 mA
Leyenda LED: El LED no se enciende
LED verde encendido LED verde intermitente
LED 1 y LED 2 intermitentes en verde-rojo con la
misma cadencia
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Transductor de desplazamiento Micropulse - forma constructiva de varilla
