71

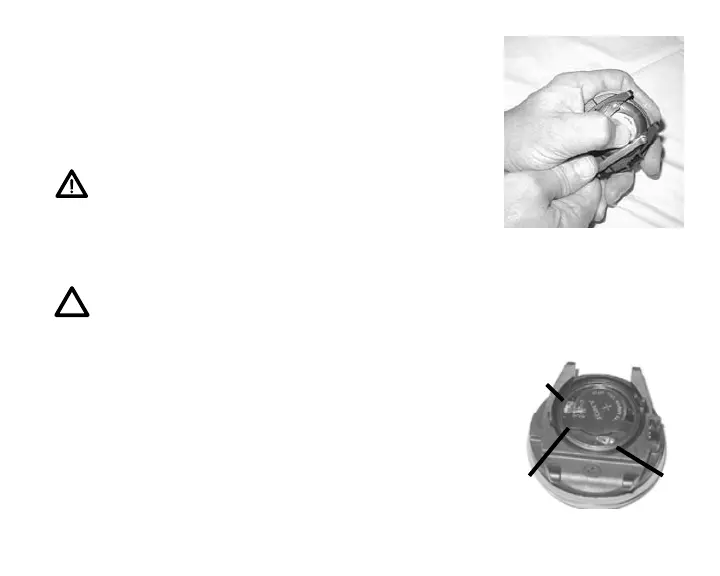

Fig. 78 - Compartiment pile ouvert
• Éventuellement, une clé compas ou une pince à becs ns peuvent
être utilisées à la place du tournevis en insérant les extrémités de
l'outil dans les petits orices de la bague (Fig. 77).
• Séparez la bague du boîtier.
• Enlevez le couvercle du compartiment pile.
ATTENTION : En cas de dommage, d'humidité ou de
corrosion, il est recommandé de retourner le d.i.P à un
service technique d.i.P agréé et de NE PAS l'utiliser
tant qu'il n'a pas été révisé.
NOTE : Si la nouvelle pile peut être mise en place
dans les 8 secondes qui suivent la dépose de
l'ancienne, les réglages sont conservés.
Dépose de la pile
• Enlever la barrette de blocage placée en travers de la partie inférieure
de la pile (Fig. 78a).
• Enlever le joint torique du couvercle. NE PAS utiliser d'outil.
• En faisant très attention de ne pas endommager les contacts (Fig.
78b/c), glisser la pile vers le haut et l'extérieur du côté droit du com-
partiment.
a
b
c
Fig. 77 - Démontage de la bague
(clé)
