BFT IANUS BT 300 KIT - Montaggio Cremagliera; Fissaggio Cremagliera; Posizionamento Motore; Posizionamento Corretto del Motore Su Cremagliera

10 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
>100
25
>25
210mm
210mm
210mm
NO
OK
R1
10 mm
6,4
V1
6
30
2 mm
Ø5,5

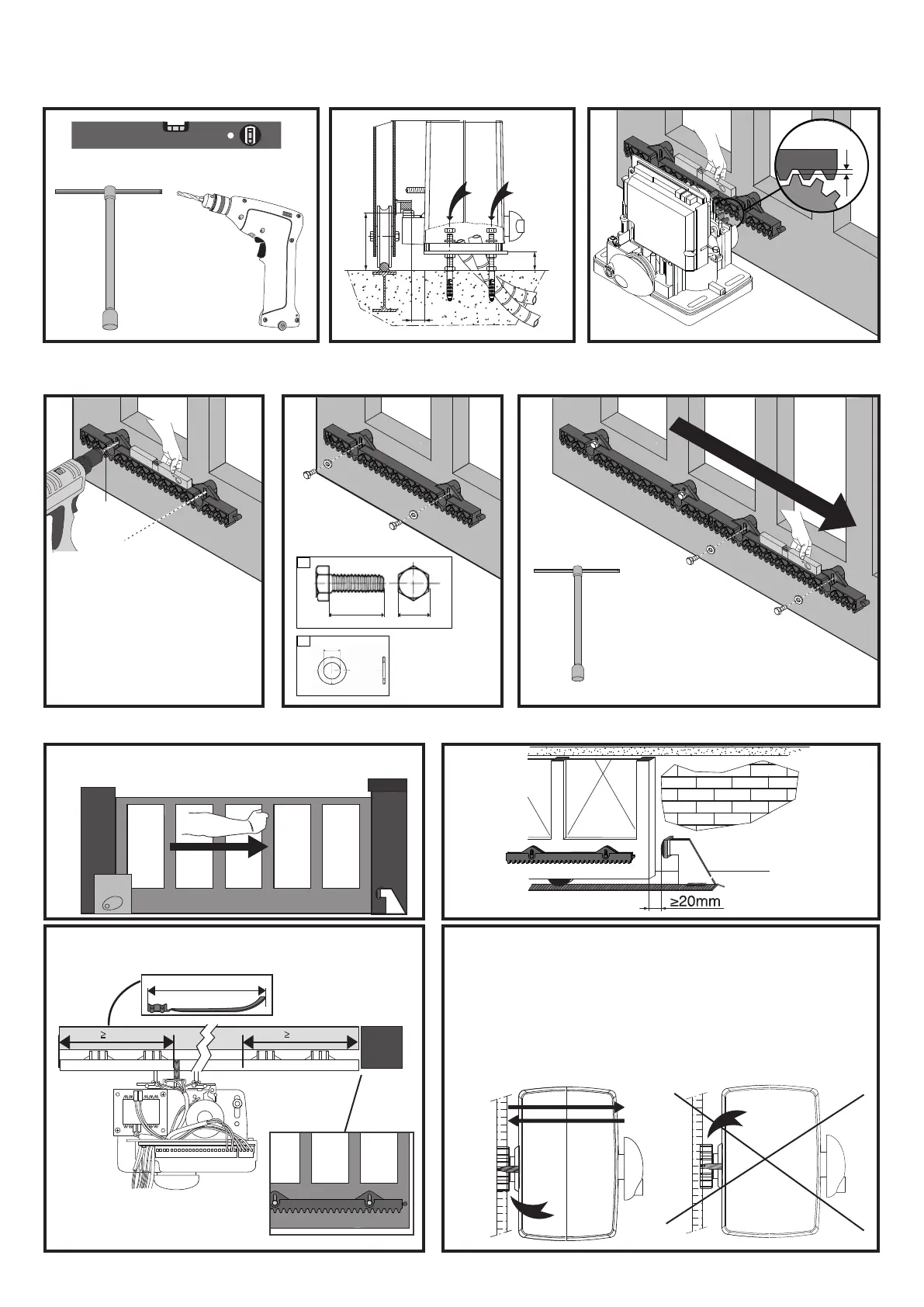

MONTAGGIO CREMAGLIERA
Dopo aver posizionato il motore, posizionare la cremagliera sopra al pignone lasciando un gioco di 2 mm
FISSAGGIO CREMAGLIERA
Fissare i moduli di cremagliera forando nelle apposite asole con trapano punta diametro 5,5 e ssare le viti � Attenzione la cremaglira deve
essere in bolla�
Chiudere il cancello e ssare gli altri moduli di cremagliera no a coprire tutta la lunghezza del cancello� Assicurarsi che i fermi meccanici siano
già installati
Spostare il motore sotto la cremagliera come indicato in gura�
POSIZIONAMENTO CORRETTO
DEL MOTORE SU CREMAGLIERA
POSIZIONAMENTO DEL MOTORE
I fermi
meccanici
devono
essere già
montati
