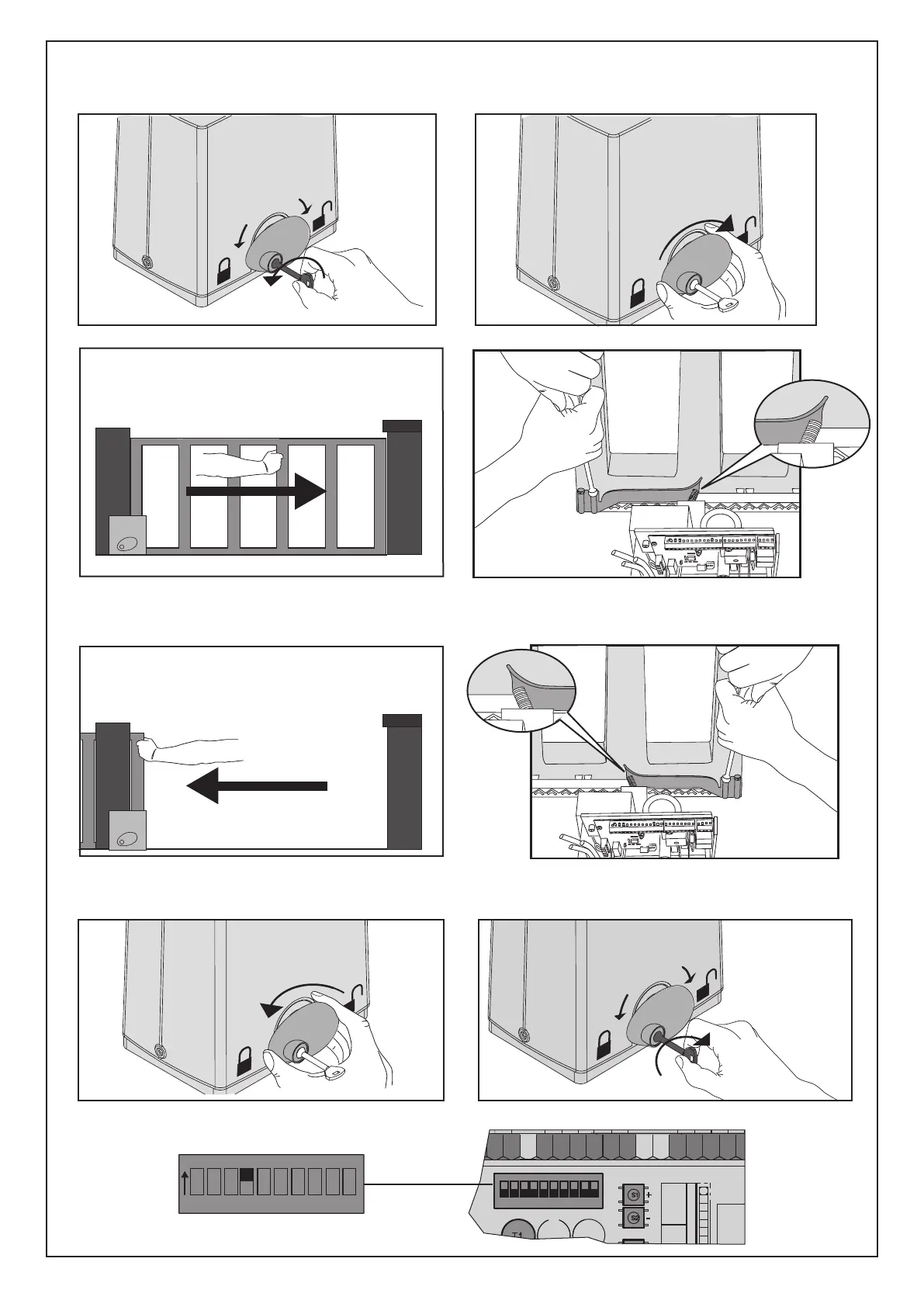

REGOLAZIONE FINECORSA (MOTORE INSTALLATO A SINISTRA)
Sbloccare il motore�
Chiudere il cancello , ssare la staa necorsa di CHIUSURA�
Aprire il cancello e ssare l'altra staa necorsa APERTURA�
Ribloccare il motore�
Impostare DIP SWITCH n� 4 a ON come in gura sotto:
