BFT IANUS BT 300 KIT - Montage der Fotozellen an der Mauer

IANUS BT 300 KIT - IANUS BT 500 KIT - 81
D812457 10550_02
RX
RX
TX
TX
RX
TX
400÷600 mm
Ø 6
Ø 22
Ø 6
Ø 6
1 2 3 4
3
**
*
*
Ø6
Ø6
Nur für PG
Eingang Kabel
von unten

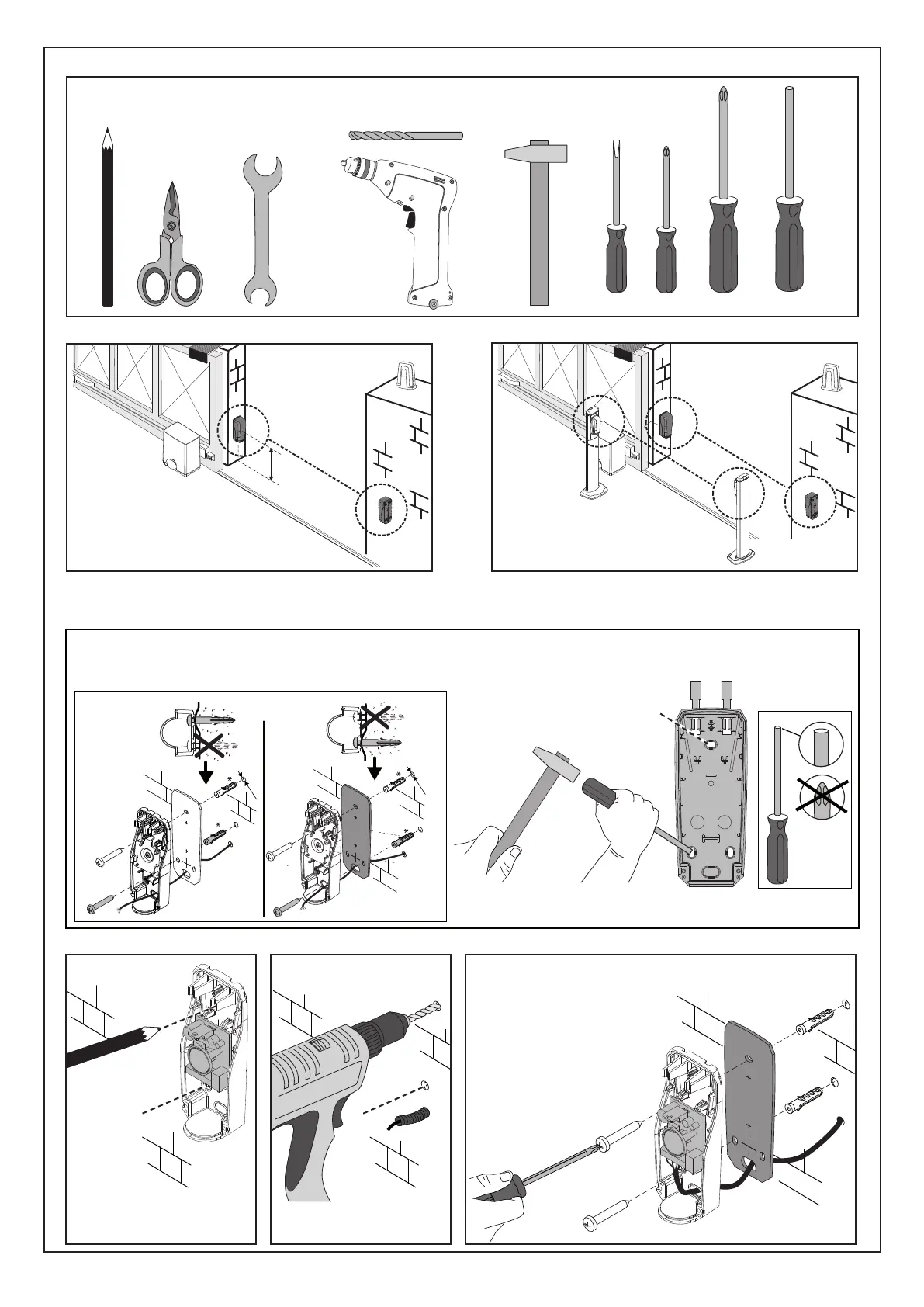

MONTAGE DER FOTOZELLEN AN DER MAUER
Bei UNREGELMÄSSIGER Wand im unteren Teil NUR EINE Schraube einsetzen (zusätzlich zur oberen)�
ACHTUNG: DIE SCHRAUBE MUSS IM EBENEREN TEIL DER WAND BEFESTIGT WERDEN�
* nicht mitgeliefert * nicht mitgeliefert
