BFT IANUS BT 300 KIT - Anschluss an das Stromnetz; Anschlüsse der Fotozelle; Schnelle Inbetriebnahme

84 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
ON ON
OFF OFF
123456789101112
13
1415161718192021222324252627
5
4
3
2
1
RX
2
1
TX
1 2 3 4
ON
5 6 7 8 9 10
VSAFE ~(+)
VSAFE ~(-)
24V ~(+)
0V(-)
25W max.
N
L
89101112131415161718192021222324252627
OPEN
COM COM
STOP PHOT 1 PHOT 2
FAULT PHOT 1 FAULT PHOT 2
NO NC NC NO NC NO
ANT
START
NO
1 2 3 4
ON
5 6 7 8 9 10
1 2 3 4
ON
5 6 7 8 9 10
1
3
2
Das Netzkabel muss bei der Installation so abisoliert werden, dass der Erdungsleiter an die entsprechende Klemme angeschlossen werden kann, Dabei sollten die
beiden anderen Leiter so kurz wie möglich gelassen werden� Der Erdungsleiter muss der letzte sein, der sich löst, falls das Kabel Zug ausgesetzt wird�
Falls das Tor in einem öentlichen Bereich installiert ist oder falls die TCA (Zeit
automatische Schließung) eingestellt ist, müssen Fotozellen installiert werden�
Zur Erzielung einer besseren Betriebssicherheit empfehlen wir die Installation in
jedem Fall�

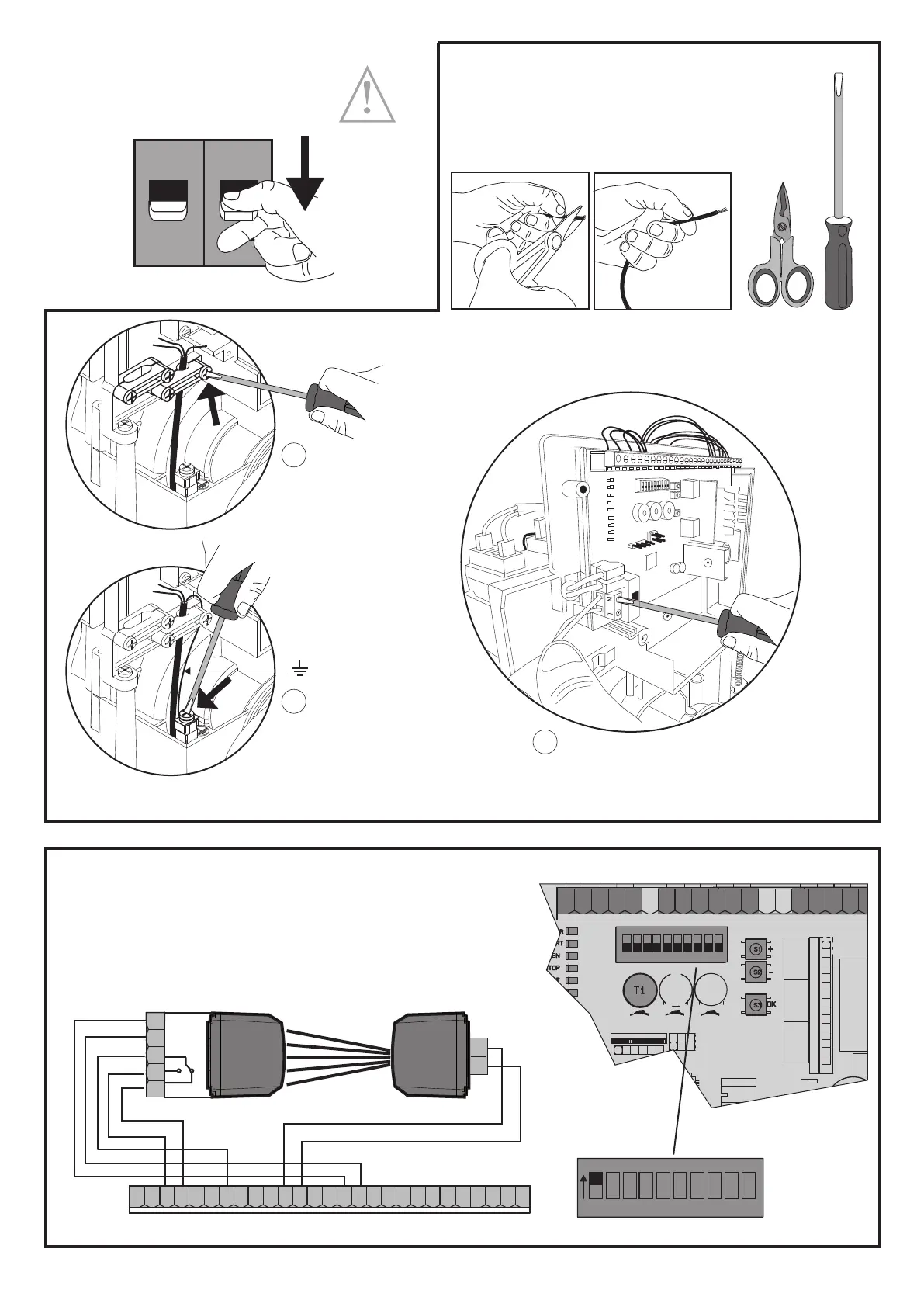

SCHNELLE INBETRIEBNAHME
Achtung: Vor allen Arbeiten die
Stromversorgung unterbrechen!
Das Kabel am Kabeldurchlass befestigen�
Den Schutzleiter ERDUNG anschließen�
GELB - GRÜN
Die Leiter PHASE (L) und NULLLITER (N)
anschließen�
ANSCHLUSS AN DAS STROMNETZ
ANSCHLÜSSE DER FOTOZELLE
