BFT IANUS BT 300 KIT - Schema Elettrico

20 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
N
L
123456789101112131415161718192021222324252627
OPEN
COM COM
STOP PHOT 1 PHOT 2
FAULT PHOT 1 FAULT PHOT 2
NO NC NC NO NC NO
ANT
START
NO
1 2 3 4
ON
5 6 7 8 9 10
F1
F2
F1: 800 mAT
F2: 3,15 AT
24V~ MAX 180mA
24VSafe~ MAX 180mA
SHIELD
*
3
*
1
*
2
*
4
*

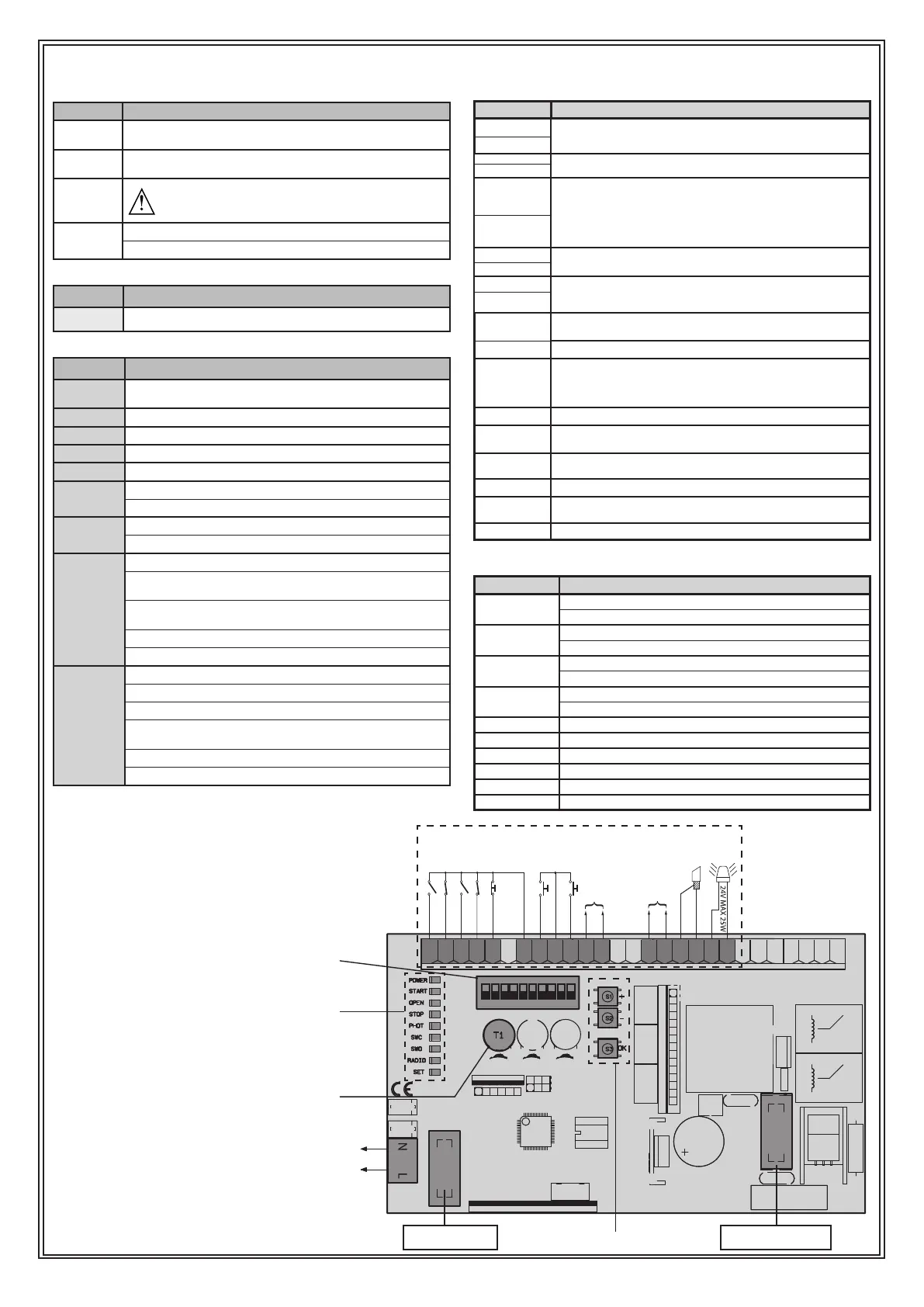

SCHEMA ELETTRICO
*
TASTI Descrizione
S1
Aggiungi Tasto start
associa il tasto desiderato al comando Start
S2
Aggiungi Tasto pedonale
associa il tasto desiderato al comando pedonale
S1+S2
>10s
Elimina Lista
ATTENZIONE! Rimuove completamente dalla memoria
della ricevente tutti i radiocomandi memorizzati�
S3
La pressione BREVE comanda uno START�
La pressione PROLUNGATA (>5s) attiva l’ AUTOSET�
*
1
TRIMMER Descrizione
T1 Tempo di attesa prima della chiusura automatica�
*
2
LEDS Descrizione
POWER
Rimane acceso: - Presenza di rete - Scheda alimentata - Fusi-
bile F1 integro
START Acceso: attivazione ingresso START
OPEN Acceso: attivazione ingresso pedonale OPEN
STOP Spento: attivazione ingresso STOP
PHOT Spento: attivazione ingresso fotocellula PHOT
SWC
Spento: anta tutta chiusa
Acceso: il necorsa del motore è libero
SWO
Spento: anta tutta aperta
Acceso: il necorsa del motore è libero
RADIO
(VERDE)
Spento: programmazione radio disattiva
Lampeggiante solo led Radio: Programmazione radio attiva,
attesa tasto nascosto�
Lampeggiante sincrono con led Set: Cancellazione radiocomandi in
corso
Acceso: programmazione radio attiva, attesa tasto desiderato�
Acceso 1s: attivazione canale della ricevente radio
SET
Acceso: tasto Set premuto / Autoset concluso positivamente
Triplice lampeggio: Autoset in corso
Lampeggio Veloce: Autoset Fallito
Lampeggiante sincrono con led Radio: cancellazione radioco-
mandi in corso
Acceso 1s: start/stop per attivazione tasto S3
Acceso 10s: autoset concluso correttamente
*
3
Morsetto Descrizione
L
Alimentazione monofase 220-230V ~ 50/60 Hz*
N
8
Lampeggiante 24V max 25W
9
10
Ingresso antenna�
Usare una antenna accordata sui 433MHz� Per il collega-
mento Antenna-Ricevente usare cavo coassiale RG58� La
presenza di masse metalliche a ridosso dell’antenna, può
disturbare la ricezione radio� In caso di scarsa portata del
trasmettitore, spostare l’antenna in un punto più idoneo�
11
12
Uscita alimentazione accessori�
13
16
Uscita alimentazione per dispositivi di sicurezza verificati
(trasmettitore fotocellule e trasmettitore costa sensibile)�
Uscita attiva solo durante il ciclo di manovra�
17
18
Pulsante di comando START (N�O�)
Funzionamento secondo logiche “3-4 PASSI”
19
Comune ingressi START, OPEN
20
Pulsante di comando OPEN (N�O�)
Il comando esegue un’apertura� Se il l’ingresso rimane chiuso, le
ante rimangono aperte no all’apertura del contatto� A contatto
aperto l’automazione chiude dopo il tempo di tca, se attivato�
21 Comune ingressi STOP, PHOT
23
Il comando interrompe la manovra� (N�C�)
Se non si utilizza lasciare il ponticello inserito�
24
Ingresso FOTOCELLULA 1 (N�C�)
Se non si utilizza lasciare il ponticello inserito�
25 Ingresso verica dispositivi di sicurezza collegati al PHOT1�
26
Ingresso FOTOCELLULA 2 (N�C�)
Se non si utilizza lasciare il ponticello inserito�
27 Ingresso verica dispositivi di sicurezza collegati al PHOT2�
*
4
DIP-SWITCH Descrizione
1
ON: Attiva la verica delle fotocellule 1
OFF: Disattiva la verica delle fotocellule 1
2
ON: Attiva la verica delle fotocellule 2
OFF: Disattiva la verica delle fotocellule 2
3
ON: Attiva la chiusura automatica
OFF: Esclude la chiusura automatica
4
ON: Motore installato a sinistra
OFF: Motore installato a destra
5 Non utilizzato
6 Non utilizzato
7 Non utilizzato
8 Non utilizzato
9 Non utilizzato
10 Non utilizzato
