BFT IANUS BT 300 KIT - Dimensioni; Schema Dinstallaizone; Dati Tecnici

6 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
249
131
118
160
265
122
50
22
43
3x1.5mm
2
2x0,75 mm
2
3x1,5 mm
2
2x0,75 mm
2
5x0,75 mm
2
RG58
2x1,5 mm
2
5x0,75 mm
2
3x0,75 mm
2

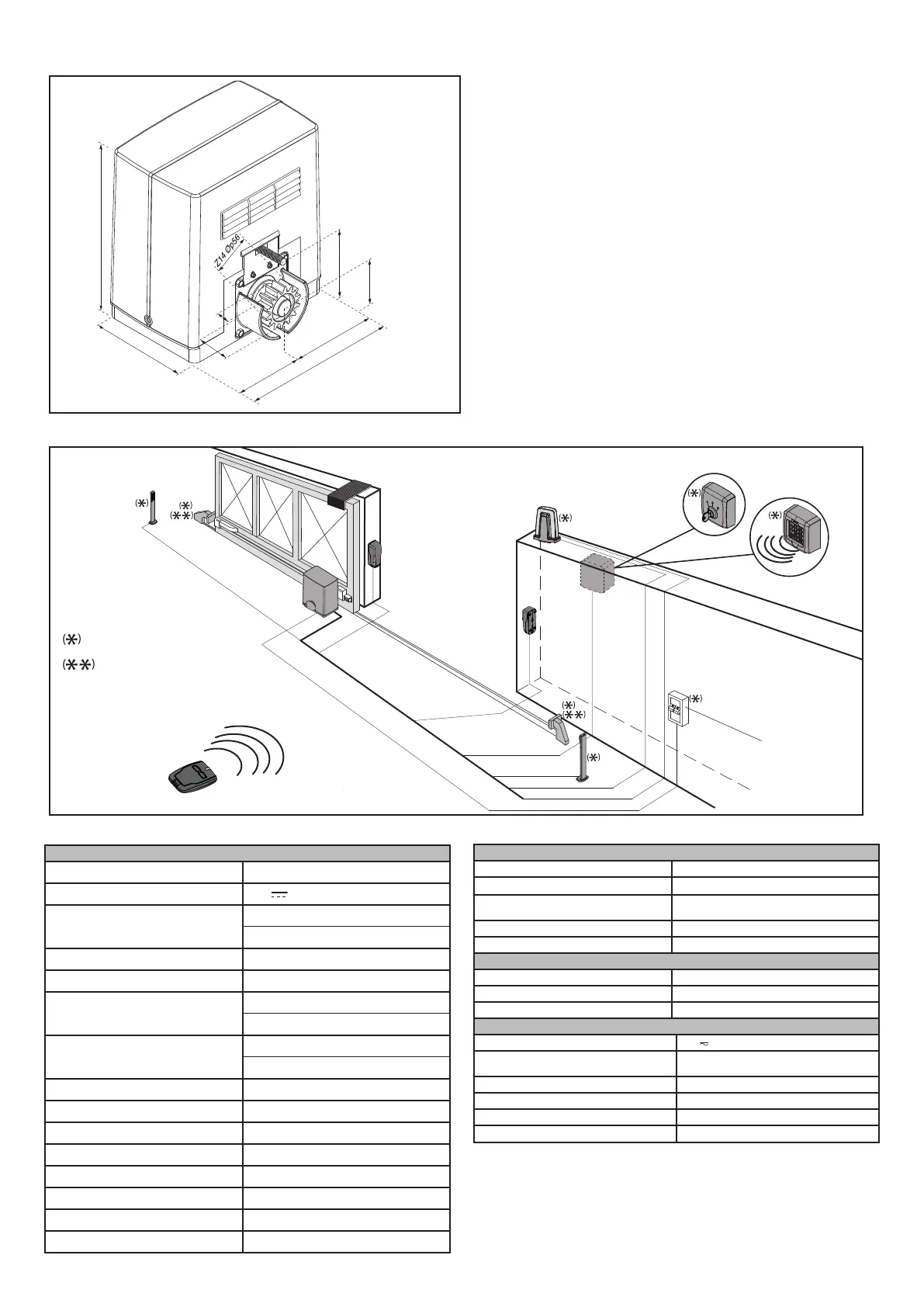

DIMENSIONI
SCHEMA D'INSTALLAZIONE
FERMI D'ARRESTO
DATI TECNICI
MOTORE
Alimentazione monofase 230V ±10% 50Hz
Motore 24V
Potenza assorbita
50W (IANUS BT 300 KIT)
70W (IANUS BT 500 KIT)
Modulo pignone 4mm (14 denti)
Velocità anta 6m/min
Peso anta max
300kg (IANUS BT 300 KIT)
500kg (IANUS BT 500 KIT)
Coppia max
10 Nm (IANUS BT 300 KIT)
20 Nm (IANUS BT 500 KIT)
Reazione all’urto Limitatore di coppia elettronico
Lubricazione Grasso permanente
Manovra manuale Sblocco meccanico a manopola
Tipo di utilizzo intensivo
Condizioni ambientali da -20°C a + 55°C
Grado di protezione IP24
Rumorosità <70dBA
Peso operatore 7kg (≈70N)
CENTRALE
Alimentazione accessori 24V ~ (180 mA)
Fusibili Vedi Fig� SCHEMA ELETTRICO
Radioricevente Rolling-Code incor-
porata
frequenza 433�92MHz
N�°max�radiocomandi memorizzabili 63
Spazio apertura parziale 1m
TELECOMANDO
Frequenza 433�92MHz
Pila Modello 23A 12V
Portata 50 / 100 m
FOTOCELLULE
Tensione di alimentazione 24V
Corrente Assorbita
TX: 10mA
RX: 7mA a riposo / 20mA max
Portata contatti 30V, 1A
Grado di protezione IP55
Temperatura di esercizio -20/+55°C
Portata Utile 30 m (ridotta in caso di nebbia-pioggia)
Non in dotazione
