BFT IANUS BT 300 KIT - Schaltplan

IANUS BT 300 KIT - IANUS BT 500 KIT - 89
D812457 10550_02
OPTIONALE BLINKLEUCHTE

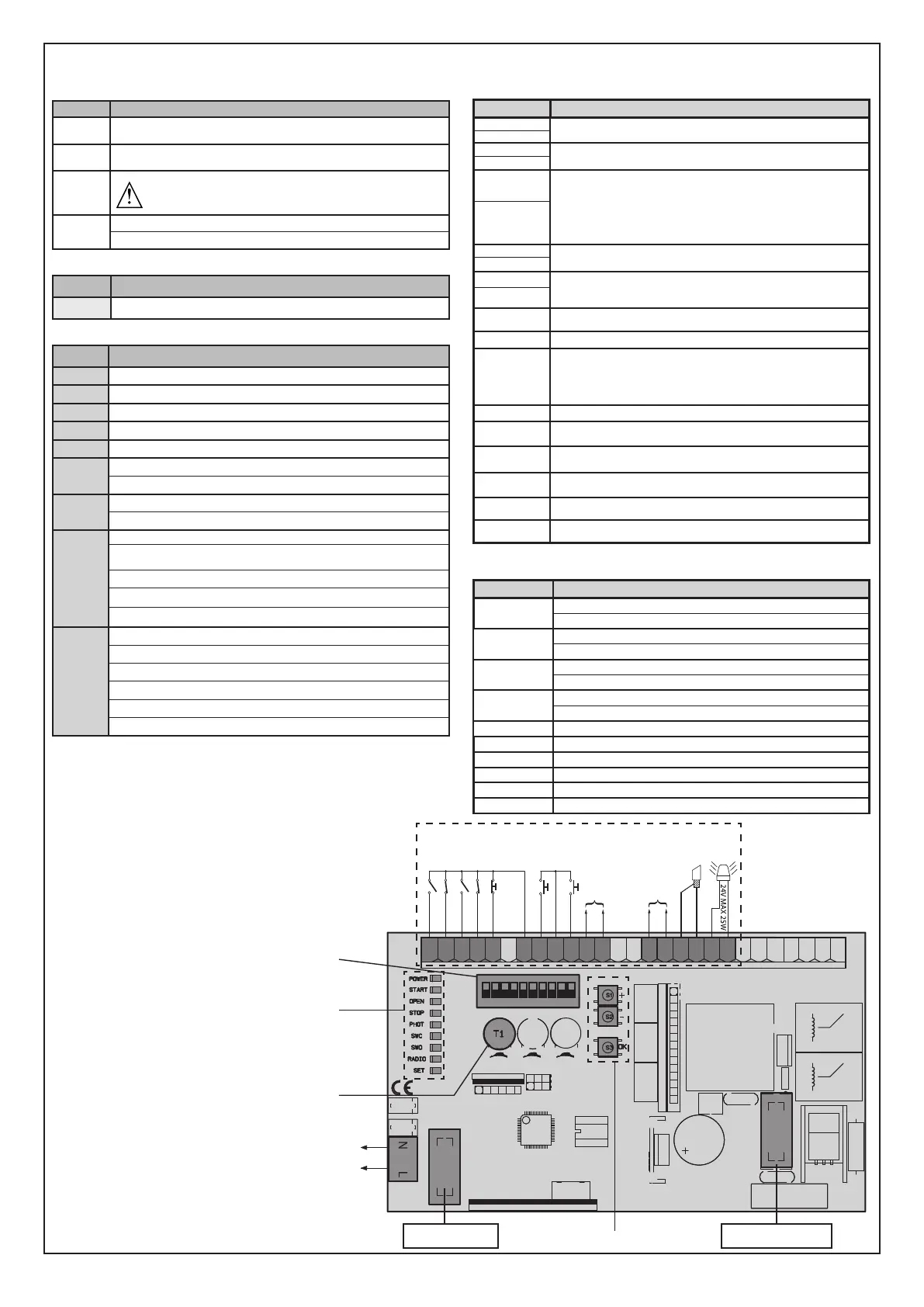

SCHALTPLAN
N
L
123456789101112131415161718192021222324252627
OPEN
COM COM
STOP PHOT 1 PHOT 2
FAULT PHOT 1 FAULT PHOT 2
NO NC NC NO NC NO
ANT
START
NO
1 2 3 4
ON
5 6 7 8 9 10
F1
F2
F1: 800 mAT
F2: 3,15 AT
24V~ MAX 180mA
24VSafe~ MAX 180mA
SHIELD
*
3
*
1
*
2
*
4
*
*
TASTEN Beschreibung
S1
Hinzufügen Taste Start
Ordnet die gewünschte Taste dem Befehl Start zu
S2
Hinzufügen Taste Fußgänger
Ordnet die gewünschte Taste dem Befehl Fußgänger zu
S1+ S2
> 10s
Liste löschen
ACHTUNG! Entfernt alle abgespeicherten Fernbedienungen
vollständig aus dem Speicher des Empfängers�
S3
Ein KURZES Drücken löst einen START aus�
Das LÄNGERE Drücken (> 5 s) aktiviert den AUTOSET�
*
1
TRIMMER Beschreibung
T1 Wartezeit vor der automatischen Schließung
*
2
LEDS Beschreibung
POWER Bleibt an: - Netz vorhanden - Karte gespeist - Sicherung F1 intakt
START An: aktivierung Eingang START
OPEN An: aktivierung Eingang OPEN
STOP Aus: aktivierung Eingang STOP
PHOT Aus: aktivierung Eingang Fotozelle PHOT
SWC
Aus: Torügel ganz geschlossen
An: der Anschlag des Motors ist frei
SWO
Aus: Torügel ganz oen
An: der Anschlag des Motors ist frei
RADIO
(GRÜN)
Aus: Funkprogrammierung deaktiviert
Nur LED Radio blinkend: Funkprogrammierung aktiv, warten
versteckte Taste�
Synchron mit LED Set blinkend: Löschen der Funkbefehle läuft
An: Funkprogrammierung aktiv, warten gewünschte Taste�
An 1s: Aktivierung des Kanals des Funkempfängers
SET
An: Taste Set gedrückt / Autoset erfolgreich abgeschlossen
Dreifaches Blinken: Autoset läuft
Schnelles Blinken 10s: Autoset fehlgeschlagen
Synchron mit LED Radio blinkend: Löschen der Funkbefehle läuft
An 1s: Start/ Stop für Aktivierung Taste S3
An 10s: Autoset ordnungsgemäß abgeschlossen
*
3
Klemme Beschreibung
L
Einphasige Speisung 220-230V ~ 50/60 Hz
N
8
Blinkleuchte 24 V max� 25 W
9
10
Eingang Antenne�
Verwenden Sie eine auf 433 MHz abgestimmte Antenne�
Verwenden Sie die Verbindung Antenne-Empfänger ein
Koaxialkabel RG58� Das Vorhandensein von metallischen
Massen in der Nähe der Antenne kann den Funkempfang
stören� Montieren Sie die Antenne bei ungenügender
Reichweite des Senders an einer geeigneteren Stelle�
11
12
Ausgang Stromversorgung Zubehör�
13
16
Ausgang Stromversorgung für überprüfte
Sicherheitsvorrichtungen (Sender Fotozellen und Sender Tastleiste)�
Ausgang nur aktiv während des Manöverzyklusses�
17
18
Taste Befehl START (N�O�)
Funktionsweise nach Logiken „3-4 SCHRITTE“�
19 Gemeine Eingänge START und OPEN
20
Taste Befehl OPEN (N�O�)
Der Befehl führt eine Öffnung aus� Wenn der Eingang
geschlossen bleibt, werden die Torügel geönet bis zur
Önung des Kontakts� Bei oenem Kontakt schließt die
Automatisierung nach der Zeit TCA, falls aktiv�
21 Gemeine Eingänge STOP und PHOT
23
Der Befehl unterbricht das Manöver� (N�C�)
Falls nicht verwendet, überbrückt lassen�
24
Eingang FOTOZELLE 1 (N�C�)
Bei Nichtverwendung den Jumper eingesetzt lassen�
25
Eingang Überprüfung an PHOT 1 angeschlossenen
Sicherheitsvorrichtungen�
26
Eingang FOTOZELLE 2 (N�C�)
Bei Nichtverwendung den Jumper eingesetzt lassen�
27
Eingang Überprüfung an PHOT 2 angeschlossenen
Sicherheitsvorrichtungen�
*
4
DIP-SWITCH Beschreibung
1
ON: Deaktiviert die Überprüfung der Fotozellen 1
OFF: Deaktiviert die Überprüfung der Fotozellen 1
2
ON: Deaktiviert die Überprüfung der Fotozellen 2
OFF: Deaktiviert die Überprüfung der Fotozellen 2
3
ON: Aktiviert die automatische Schließung
OFF: Deaktiviert die automatische Schließung
4
ON: Motor links installiert
OFF: Motor rechts installiert
5 Nicht verwendet
6 Nicht verwendet
7 Nicht verwendet
8 Nicht verwendet
9 Nicht verwendet
10 Nicht verwendet
