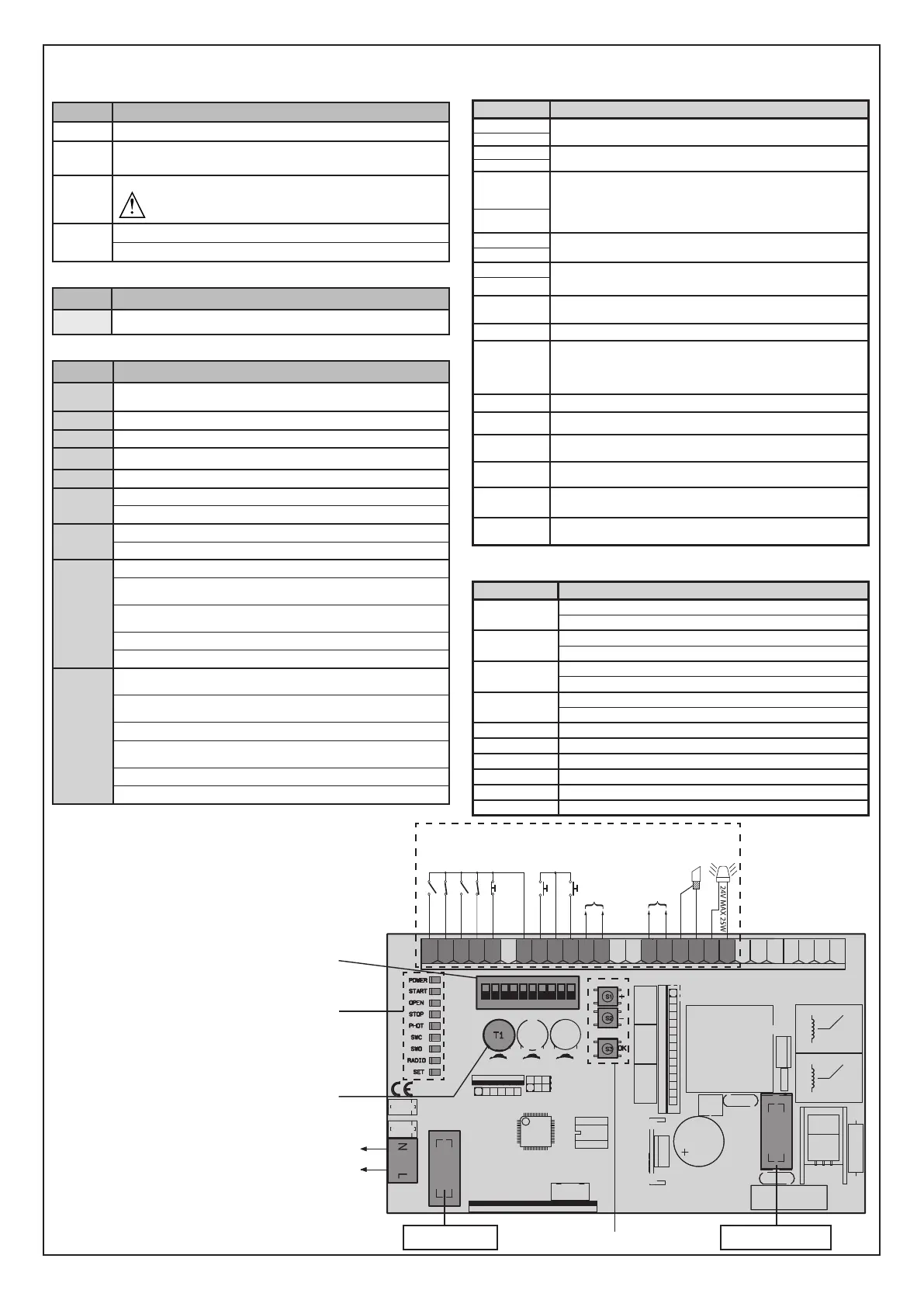

SCHÉMA ÉLECTRIQUE
N
L
123456789101112131415161718192021222324252627
OPEN
COM COM
STOP PHOT 1 PHOT 2
FAULT PHOT 1 FAULT PHOT 2
NO NC NC NO NC NO
ANT
START
NO
1 2 3 4
ON
5 6 7 8 9 10
F1
F2
F1: 800 mAT
F2: 3,15 AT
24V~ MAX 180mA
24VSafe~ MAX 180mA
SHIELD
*
3
*
1
*
2
*
4
*
*
TOUCHES
Description
S1
Ajouter Touche Start associe la touche voulue à la commande Start
S2
Ajouter Touche piétonne
associe la touche voulue à la commande piétonne
S1+S2
>10s
Supprimer Liste
ATTENTION! Supprime complètement de la mémoire du
récepteur toutes les radiocommandes mémorisées�
S3
La pression BRÈVE commande un DÉMARRAGE)�
La pression PROLONGÉE (>5s) active l’AUTOCONFIGURATION�
*
1
TRIMMER Description
T1 Temps de pause avant la fermeture automatique
*
2
LEDS Description
POWER
Reste éclairé: - Présence tension - Carte sous tension - Fusible F1
en bon état
START
Eclairé: activation entrée START
OPEN
Eclairé: activation entrée OPEN
STOP
Eteint: activation entrée STOP
PHOT
Eteint: activation entrée photocellule PHOT
SWC
Eteint: vantail complètement fermé
Eclairé: le n de course du moteur est libre
SWO
Eteint: vantail complètement ouvert
Eclairé: le n de course du moteur est libre
RADIO
(VERT)
Eteint: programmation radio désactive
Clignotante uniquement Radio: Programmation radio active, at-
tente touche cachée
Clignotante synchrone avec Led Set : Suppression radiocomman-
des en cours
Eclairé: programmation radio active, attente touche voulue
Eclairée 1s: Activation canal du récepteur radio
SET
Eclairé: touche Set enfoncée/Autoconguration achevée
positivement
Clignote trois fois Autoconguration ou recherche de la butée
mécanique en cours
Clignotement Rapide 10 s : Echec conguration automatique
Clignotante synchrone avec Led Radio : Suppression
radiocommandes en cours
Eclairée 1s: Démarrage/Arrêt à la suite de l’activation de la touche S3
Eclairée 10 s Conguration automatique achevée correctement
*
3
Borne Description
L
Alimentation monophasée 220-230V ~50/60 Hz
N
8
Clignotant 24V maxi 25 W
9
10
Entrée de l’antenne
Utilisez une antenne syntonisée sur 433 MHz� Pour la
connexion Antenne Récepteur utilisez un câble coaxial RG58�
La présence de masses métalliques près de l’antenne risque
de déranger la réception radio� Si l’émetteur a une portée
réduite, déplacez l’antenne dans un endroit plus adéquat�
11
12
Sortie alimentation accessoires
13
16
Sortie alimentation des dispositifs de sécurité vériés
(émetteur photocellules et émetteur linteau sensible)
Sortie active uniquement pendant le cycle de manœuvre�
17
18
Touche de commande START/(N�O�)
Fonctionnement suivant logiques 3-4 PAS�
19 Commun entrées START et OPEN
20
Touche de commande OPEN (N�O�)
La commande accomplit une ouverture� Si l’entrée reste
fermée, les vantaux restent ouverts jusqu’à l’ouverture du
contact� Avec le contact ouvert l’automatisation se ferme
après le temps de TCA, s’il est activé�
21 Commun entrées STOP et PHOT
23
La commande interrompt la manœuvre� (N�F�)
Si vous ne l’utilisez pas, laissez la barrette en place�
24
Entrée PHOTOCELLULE 1(N�F�)
Si vous ne l’utilisez pas, laissez la barrette en place�
25
Entrée de vérication des dispositifs de sécurité connectés
sur le PHOT1
26
Entrée PHOTOCELLULE 2(N�F�)
Si vous ne l’utilisez pas, laissez la barrette en place�
27
Entrée de vérication des dispositifs de sécurité connectés
sur le PHOT2
*
4
DIP-SWITCH Description
1
ON: Active la vérication des photocellules 1
OFF: Active la vérication des photocellules 1
2
ON: Active la vérication des photocellules 2
OFF: Active la vérication des photocellules 2
3
ON: Active la fermeture automatique
OFF: Exclut la fermeture automatique
4
ON: Moteur installé à gauche
OFF: Moteur installé à droite
5 Non utilisé
6 Non utilisé
7 Non utilisé
8 Non utilisé
9 Non utilisé
10 Non utilisé
