VERIFICHE PRELIMINARI
Ricordarsi che la motorizzazione è una facilitazione dell’uso del cancello/porta e non risolve problemi a difetti e decienze di installazione o di
mancata manutenzione�
Vericare che:
- il binario di scorrimento del cancello sia lineare, sia perfettamente orizzontale e le ruote siano idonee a sopportare il peso del cancello: una volta
lasciata, l’anta deve restare perfettamente immobile e non deve aprirsi o chiudersi;
- ci sia una guida di scorrimento nella parte superiore dell’anta per evitare oscillazioni verticali o laterali durante la manovra;
- il movimento dell’anta sia uniforme e che non ci siano attriti concentrati in alcune parti della corsa;
- la struttura esistente abbia i necessari requisiti di robustezza e stabilità, in particolare viti, bulloni, e stae che devono essere adeguatamente
ssati;
- la supercie dell’anta sia priva di sporgenze e di bordi taglienti, che non ci siano segni di usura anomala, segni di ruggine, rotture o crepe negli
elementi strutturali;
- in apertura e chiusura ci siano arresti meccanici ssati solidalmente al suolo;
- l’intervallo di temperatura dichiarato sia compatibile con il luogo destinato all’installazione dell’automazione;
- eventuali soglie presenti nell'area di passaggio e maggiori di 5mm siano visibili, evidenziate o ben modellate
Nel caso in cui la struttura e il cancello non soddisno le caratteristiche indicate, non installare la motorizzazione: eventualmente far eseguire le
necessarie operazioni di adeguamento alla struttura da personale qualicato�
Importante:
- Eliminare la serratura del cancello o qualsiasi altro dispositivo di blocco manuale�
- Questo prodotto non può essere installato su ante che incorporano delle porte�
- La coppia di fotocellule fornita nel kit deve essere obbligatoriamente installata e a ne installazione, collaudata�
- Vericare la presenza di franchi di sicurezza < 8mm nelle guide superiori oppure applicare delle protezioni in gomma
- Se l’anta o la recinzione ha delle feritoie, installare una rete di protezione le cui maglie hanno dimensioni che dipendono
dalla distanza tra anta e recinzione, secondo quanto indicato nella tabella seguente

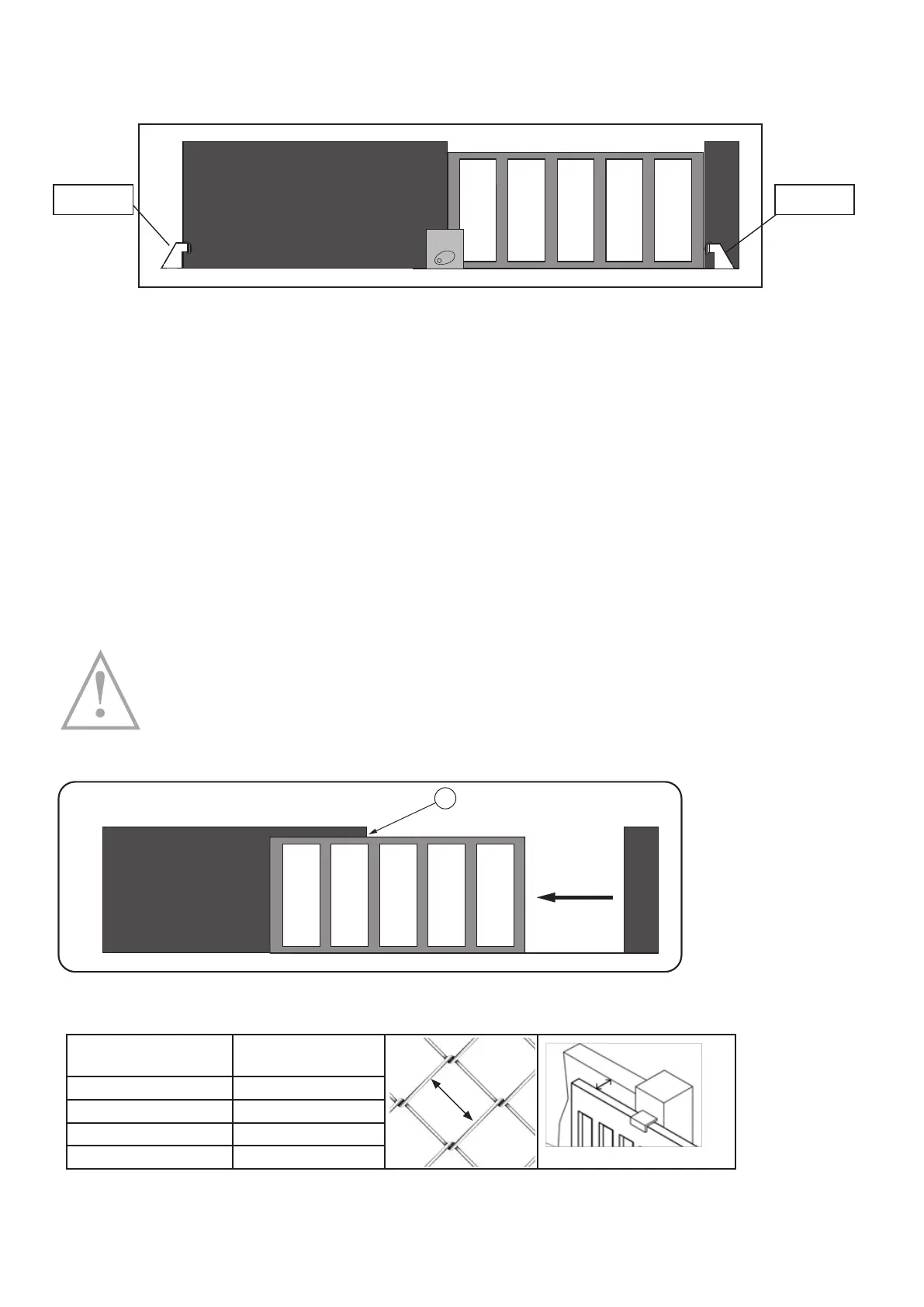

FERMI D’ARRESTO
Il cancello deve essere fermato da fermi d’arresto ssi saldati al pavimento, in modo che la corsa sia denita all’apertura alla chiusura�
Distanza tra
recinzione ed anta
Dimensione delle
maglie della rete
≤ 120mm d ≤18,5mm
≤ 300mm 18,5mm < d ≤ 29mm
≤ 500mm 29mm < d ≤ 44mm
850mm d > 44mm
FERMI
D'ARRESTO
FERMI
D'ARRESTO
