BFT IANUS BT 300 KIT - Réglage Fin de Course (Moteur Installé À Droite)

IANUS BT 300 KIT - IANUS BT 500 KIT - 63
D812457 10550_02
1 2 3 4
ON
5 6 7 8 9 10
VSAFE ~(+)
VSAFE ~(-)
24V ~(+)
0V(-)
25W max.
123456789101112131415161718192021222324252627
OPEN
COM
SWC
SWO
COM COM
STOP PHOT 1 PHOT 2
FAULT PHOT 1 FAULT PHOT 2
NC NC NO NC NC NO NC NO
ANT
START
NO
1 2 3 4
ON
5 6 7 8 9 10
(90°)

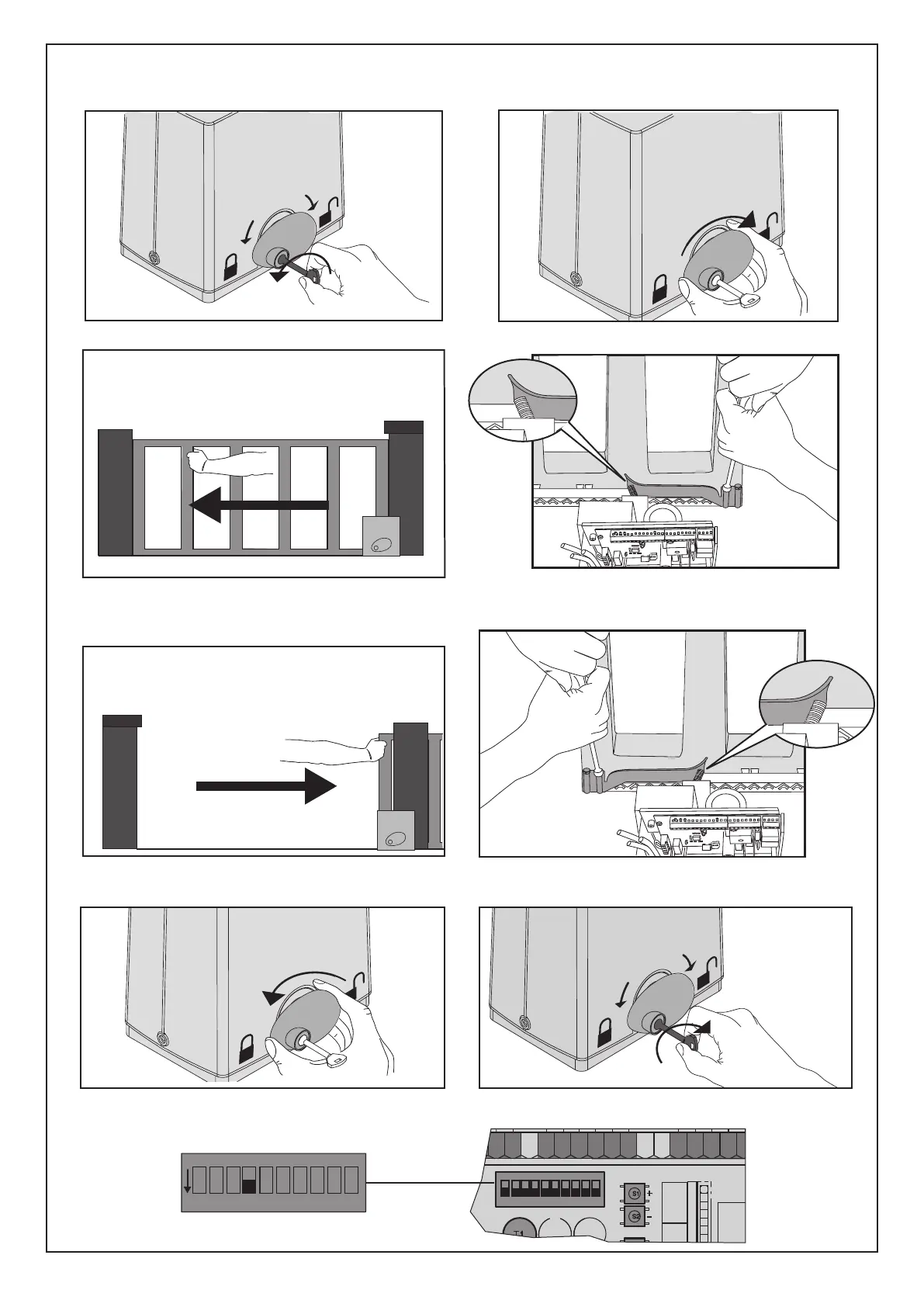

RÉGLAGE FIN DE COURSE (MOTEUR INSTALLÉ À DROITE)
Débloquer le moteur�
Fermer le portail, xer l'étrier de n de course de FERMETURE�
Ouvrir le portail et xer l'autre étrier de n de course OUVERTURE�
Bloquer à nouveau le moteur�
Régler le COMMUTATEUR DIP nº 4 sur OFF comme sur la gure ci-après:
