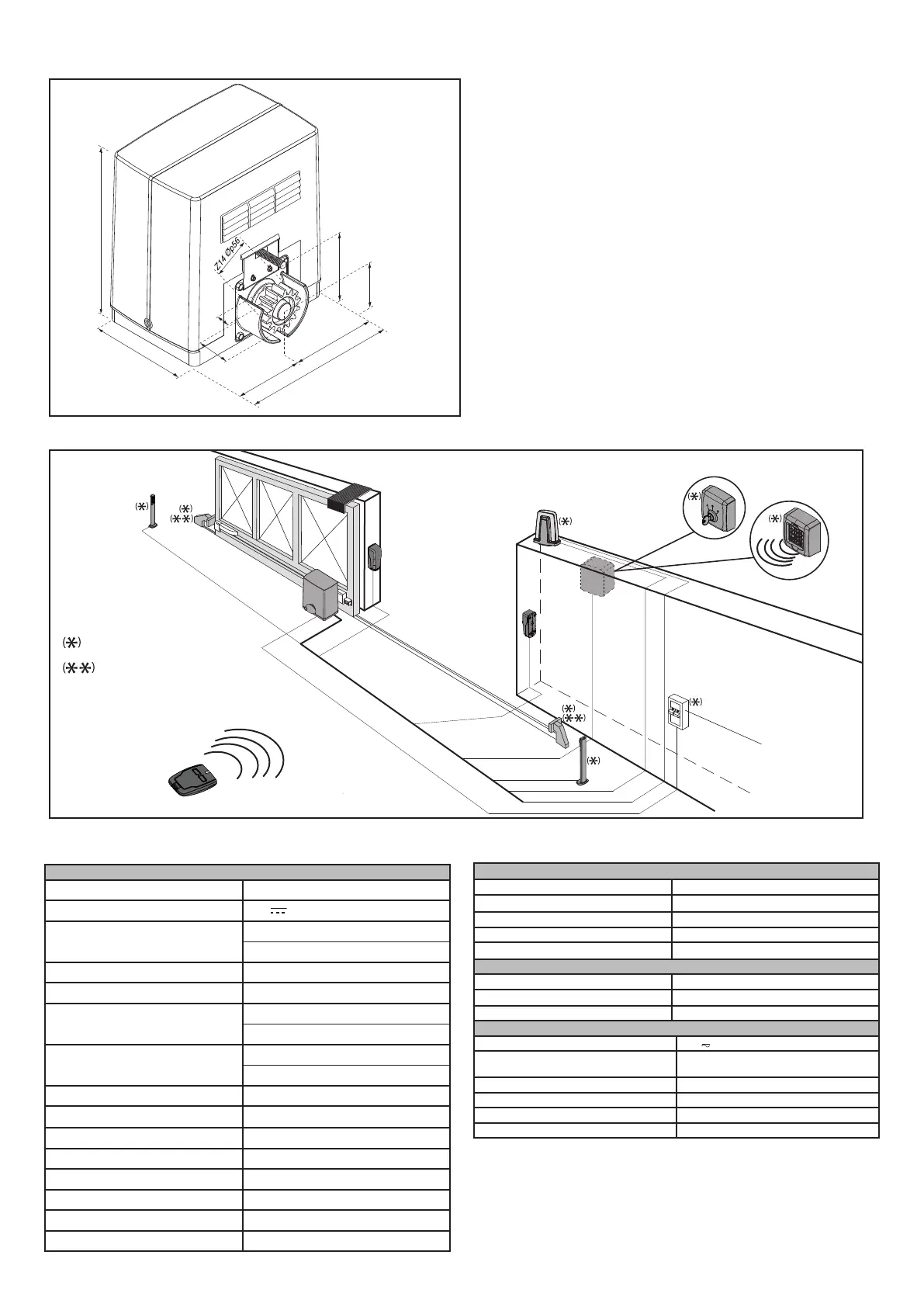

BFT IANUS BT 300 KIT - Dimensions; Données Techniques; Schéma Dinstallation

52 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
249
131
118
160
265
122
50
22
43
3x1.5mm
2
2x0,75 mm
2
3x1,5 mm
2
2x0,75 mm
2
5x0,75 mm
2
RG58
2x1,5 mm
2
5x0,75 mm
2
3x0,75 mm
2
DIMENSIONS
SCHÉMA D’INSTALLATION
BUTÉES D'ARRÊT
Pas fournis
DONNÉES TECHNIQUES
MOTEUR
Alimentation monophasée 230V ±10% 50Hz
Moteur
24V
Puissance absorbée
50W (IANUS BT 300 KIT)
70W (IANUS BT 500 KIT)
Module pignon 4mm (14 dents)
Vitesse vantail 6m/min
Poids max� vantail
300kg (IANUS BT 300 KIT)
500kg (IANUS BT 500 KIT)
Couple maxi
10 Nm (IANUS BT 300 KIT)
20 Nm (IANUS BT 500 KIT)
Réaction au choc Limiteur de couple électronique
Lubrication
Graisse permanente
Manœuvre manuelle Déverrouillage mécanique à poignée
Type d'utilisation intensive
Conditions ambiantes de -20°C à 55°C
Degré de protection IP24
Bruit <70dBA
Poids actionneur 7kg (≈70N)
CENTRALE
Alimentation des accessoires 24V ~ (180 mA)
Fusibles Voir Fig� SCHÉMA ÉLECTRIQUE
Récepteur radio rolling code intégré fréquence 433,92MHz
N° maxi radiocommandes mémorisables 63
Espace d’ouverture partielle
1m
TÉLÉCOMMANDE
Fréquence 433,92MHz
Pile Modèle 23A 12V
Portée 50 / 100 m
PHOTOCELLLULES
Tension d’alimentation 24V
Courant Absorbé
TX: 10mA
RX: 7mA au repos / 20 mA max�
Portée contacts 30V, 1A
Degré de protection IP55
Température de service -20/+55°C
Portée Utile 30 m (réduite en cas de brouillard ou de pluie)
