80 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
105 mm
43 mm
37 mm
min. 1m
RX
TX
TX
RX
OK KO
PG11
max 24 mm
22
PAAR1
PAAR2
(OPTIONAL)

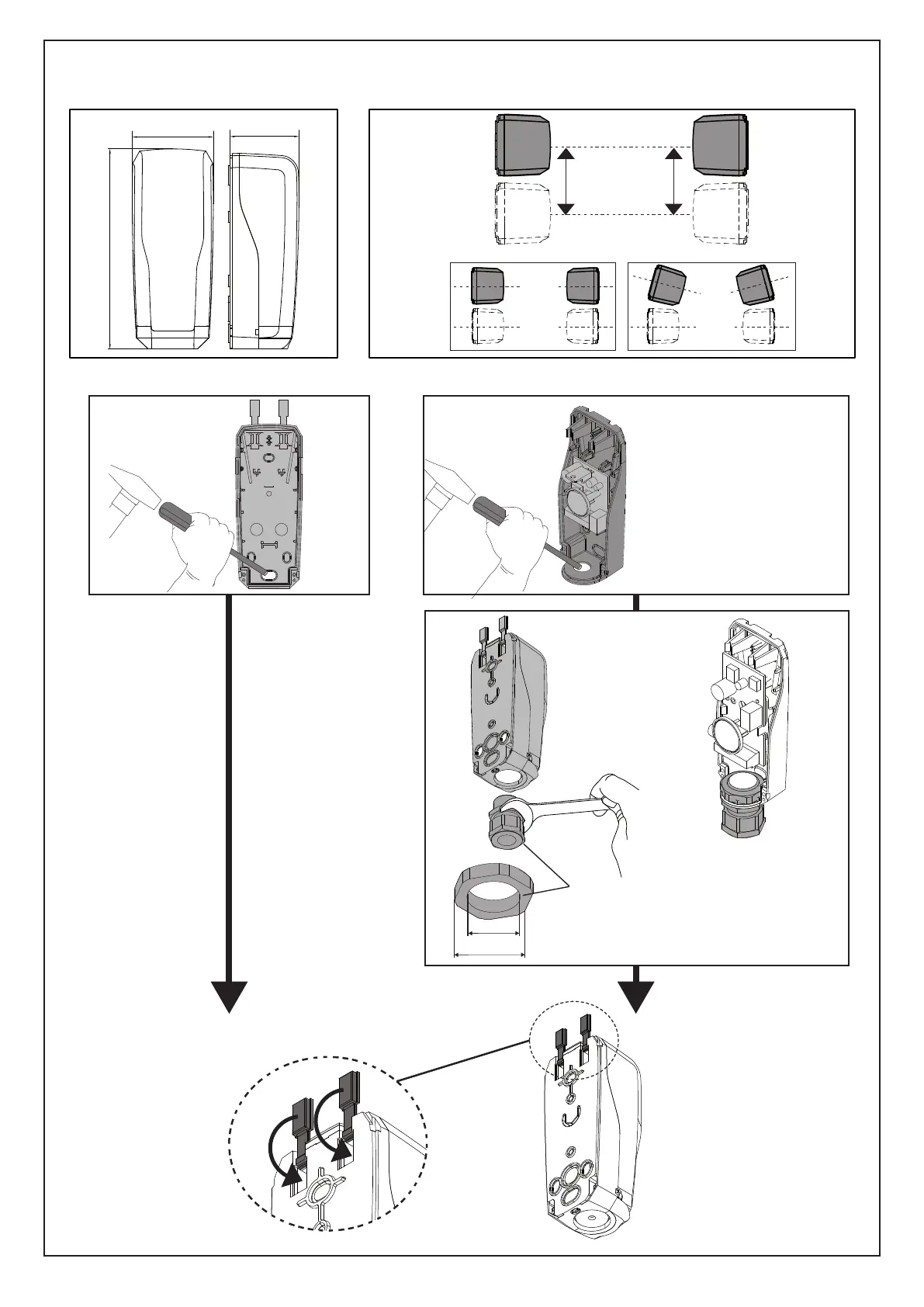

ABMESSUNGEN KORREKTE AUSRICHTUNG
Brechen Sie das Loch auf der Rückseite falls, FALLS DAS
KABEL VON DER WAND DURCHGEFÜHRT WIRD
O
DER brechen Sie das Loch VORNE aus und setzen Sie den KABELDURCHLASS ein,
FALLS DAS KABEL DURCH EINEN EXTERNEN KANAL EINGEFÜHRT WIRD�
Verwenden Sie in beiden Fällen jetzt die Gummistopfen, um die Bohrungen
zu verschließen:
MONTAGE DER FOTOZELLEN
nicht mitgeliefert
