BFT IANUS BT 300 KIT - Fixation de la Crémaillère; Montage de la Crémaillère; Positionnement Correct du Moteur Sur la Crémaillère; Positionnement du Moteur

56 - IANUS BT 300 KIT - IANUS BT 500 KIT
D812457 10550_02
>100
25
>25
210mm
210mm
210mm
NO
OK
R1
10 mm
6,4
V1
6
30
2 mm
Ø5,5

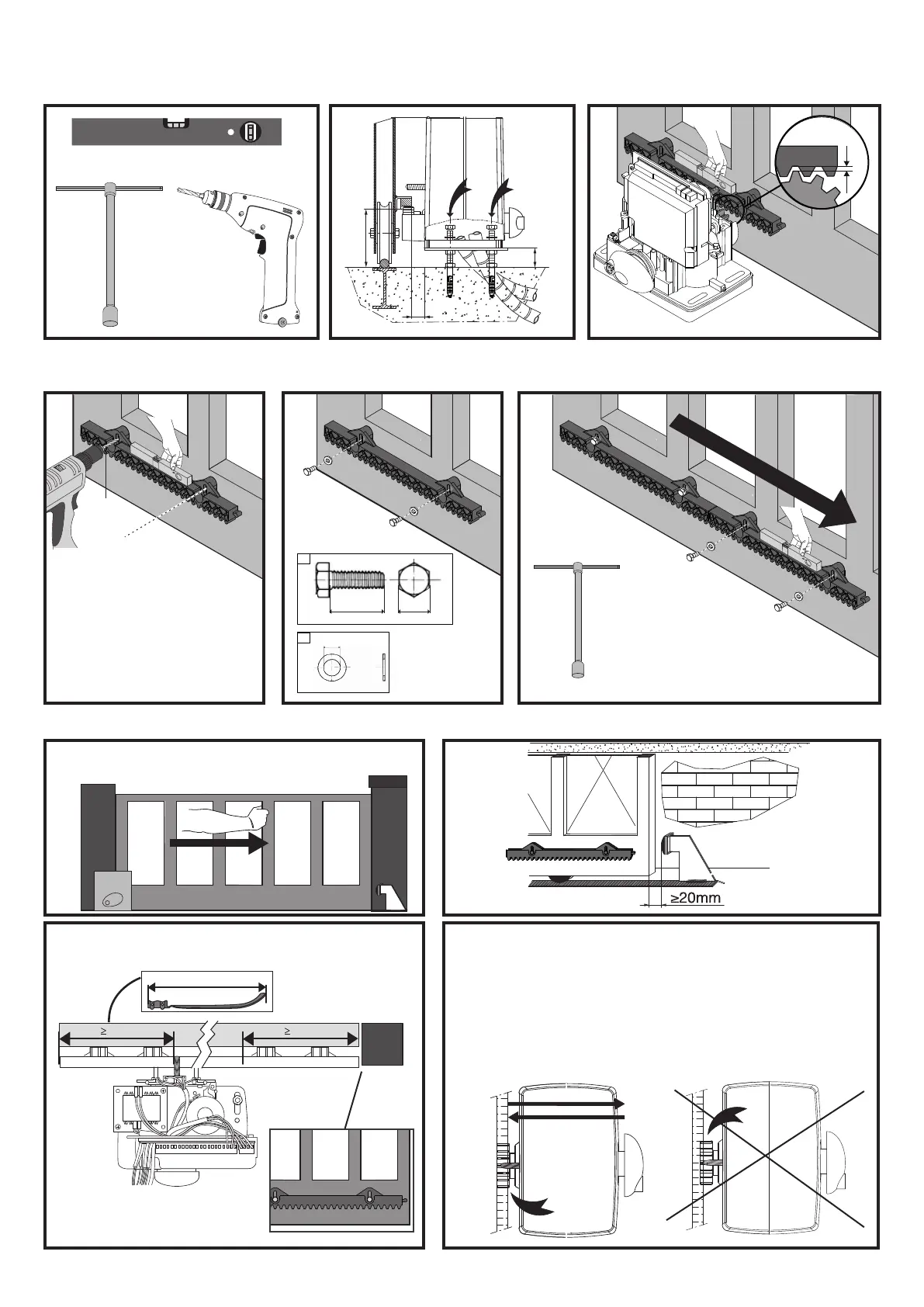

MONTAGE DE LA CRÉMAILLÈRE
Après avoir positionné le moteur, placer la crémaillère au-dessus du pignon en laissant un jeu de 2mm
FIXATION DE LA CRÉMAILLÈRE
Fixer les modules de crémaillère en perforant dans les fentes prévues à cet eet avec une perceuse munie d'une pointe de 5,5 de diamètre et xer
les vis� Attention la crémaillère doit être à niveau�
Fermer le portail et xer les autres modules de crémaillère jusqu'à couvrir toute la longueur du portail� S'assurer que les butées mécaniques sont
déjà installées
Déplacer le moteur sous la crémaillère de la façon indiquée
sur la gure�
POSITIONNEMENT CORRECT
DU MOTEUR SUR LA CRÉMAILLÈRE
POSITIONNEMENT DU MOTEUR
Les butées
mécaniques
doivent
déjà être
montées
