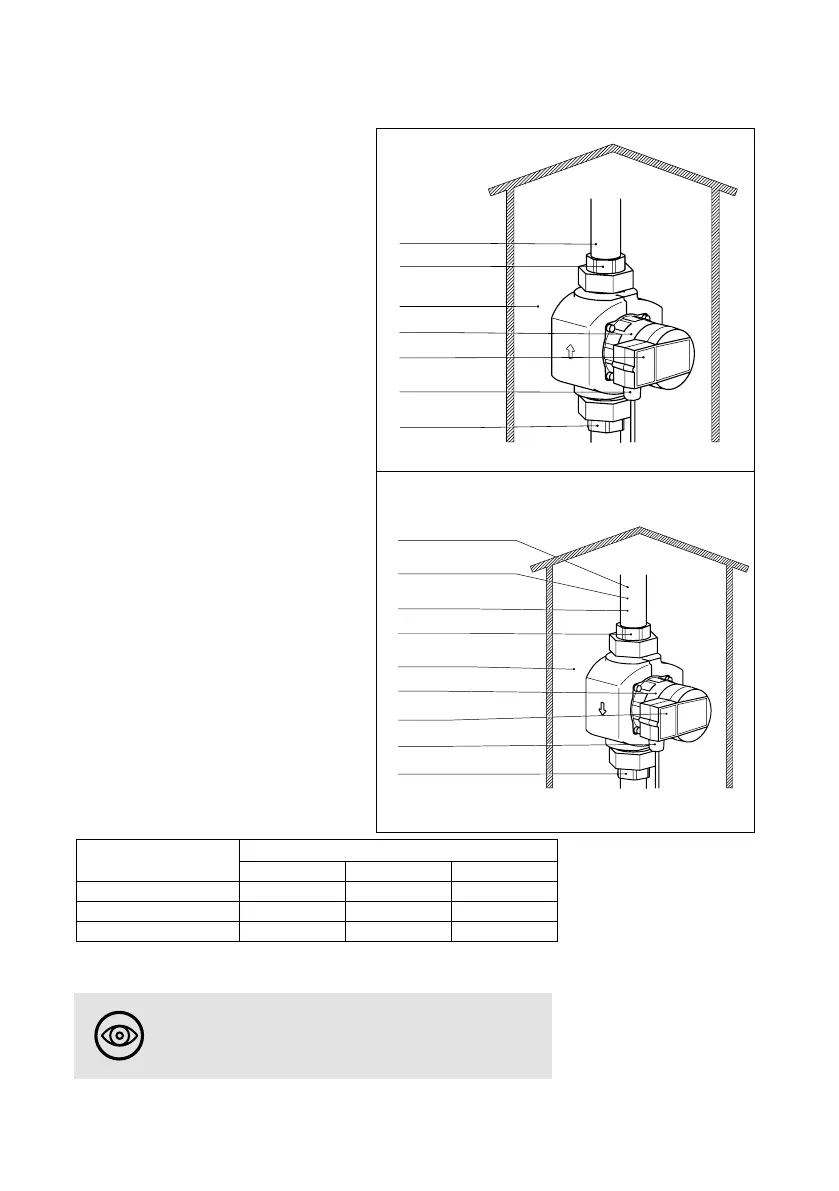

Biral AX RED Series User Manual

118
|
nederlands
3.3 Bedrijfsomstandigheden
Mediumtemperatuur
+15 °C tot +110 °C (AX... RED)
+15 °C tot +85 °C (AX... BLUE)
Werkdruk
maximaal 10 bar (1 MPa)
Omgevingstemperatuur:
0 °C tot +40 °C
Beschermingsklasse
IP 44
Frequentie
50/60 Hz
Spanning
1~230 V
Geluidsniveau Het geluidsniveau
van de pomp is minder dan 43 dB(A).
Relatieve luchtvochtigheid
maximaal 95%
Inlaatdruk
Minimale werkdruk op pompaanzuigpoort
(inlaatdruk) bij 500 m boven zeeniveau:
3.4 Bescherming tegen vorst
Bij kans op vorst tijdens stilstand van de installa-
tie moeten de benodigde maatregelen getroffen
worden om vorstschade te voorkomen.
Medium-
temperatuur
Minimale inlaatdruk
[bar] [m] [MPa]
≤ +75 °C 0.05 0.5 0.005
+90 °C 0.30 3.0 0.030
+110 °C 1.10 11.0 0.110
96200000_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50 Hz
min. +15°C
max. +110°C
1~230V
< 43 dB(A)
Verwendungszweck
AX 32-x 180 RED
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:3
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200000
Änd.Index
Freigabe
geprüft
gezeichnet 26.09.2016
PDM_Nr TD-0034579
00
03.11.2016
03.11.2016
ts
ts
ts
96200020_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50/60 Hz
min. +15°C
max. +85°C
1~230V
< 43 dB(A)
85°C
max. 25°fH = 14°dH
65°C
max. 35°fH = 20°dH
ts
ts
ts
03.11.2016
03.11.2016
00
TD-0030951 PDM_Nr
27.09.2016 gezeichnet
geprüft
Freigabe
Änd.Index
96200020
Ersatz für: Ersetzt durch:
Visum Änd.Index Datum
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
AX 25-x 180 BLUE
Verwendungszweck
AX... RED
AX... BLUE
