Biral AX RED Series User Manual

124
|
nederlands
FI
1
2
N
L
L
N
96200007_00
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
AX RED / BLUE
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200007
Änd.Index
Freigabe
geprüft
gezeichnet 27.09.2016
PDM_Nr TD-0030936
00
03.11.2016
03.11.2016
ts
ts
ts
Zekering
(10A, traag)
Externe
schakelaar

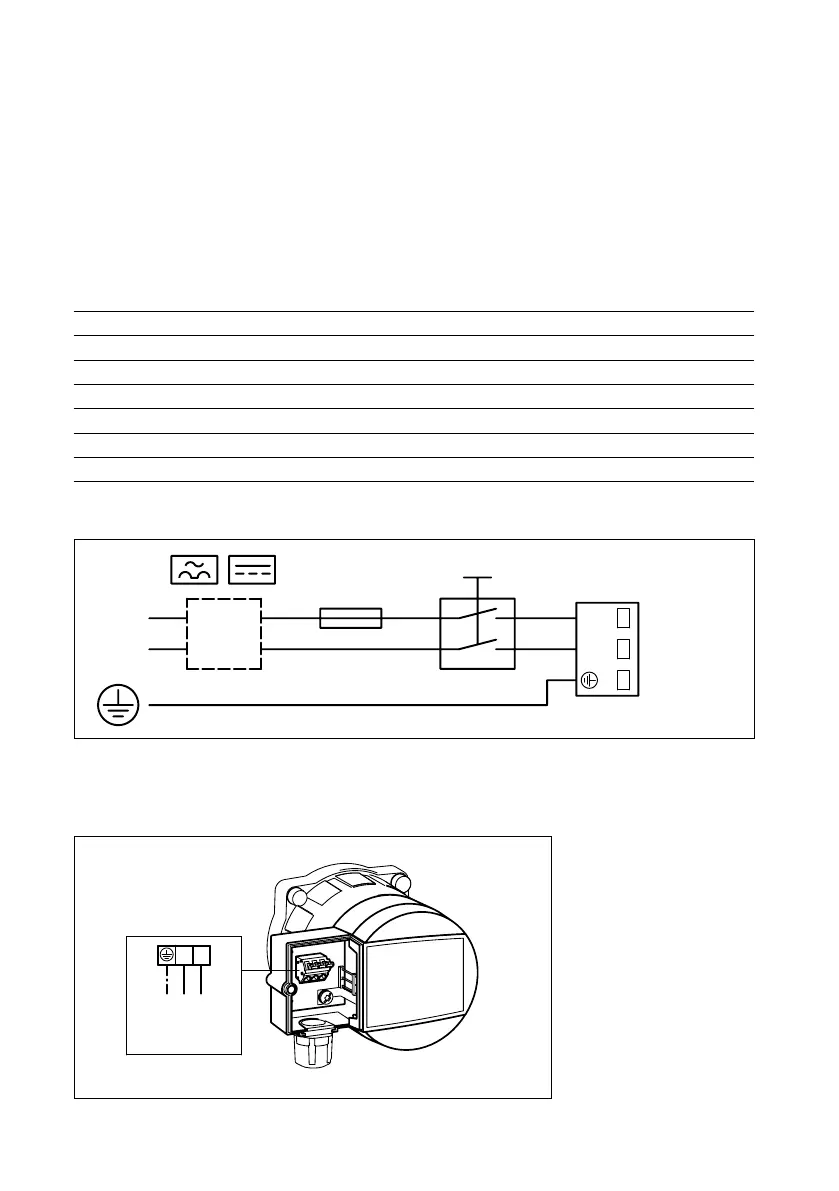

5.2 Aansluiten van de stroomvoorziening
De pomp moet door de opdrachtgever worden beveiligd (10 A, traag) en op een externe
netschakelaar worden aangesloten. Alle gebruikte kabels moeten bestand zijn tegen tempera-
turen tot 85 °C. De kabels mogen de buisleidingen, het pomphuis en het motorhuis niet raken.
Alle kabels moeten conform EN 60204-1 en EN 50174-2: 2000 worden aangesloten.
De elektrische aansluiting moet conform het referentieplaatje worden uitgevoerd.
AX... Nominal current [A] Output P
1
[W]
AX 15-0.7 BLUE RV KH 0.05 – 0.07 5 – 8
AX 15-1.6 BLUE RV KH 0.08 – 0.15 9 – 18
AX 15-2.5 BLUE RV KH 0.13 – 0.26 14 – 30
AX 20-0.8 120 BLUE 0.04 – 0.08 4 – 7
AX xx-3... RED 0.05 – 0.18 4 – 21
AX xx-4... RED / BLUE 0.05 – 0.19 5 – 22
AX xx-6... RED / BLUE 0.05 – 0.38 5 – 45
Voorbeeld voor een typische aansluiting op het elektriciteitsnet, 1x230V +6/-10%, 50 / 60Hz
5.3 Aansluitschema Opschriften klemmen
961906_00
N
L
AC in
~1x230V +6/-10%
50/60 Hz
Anschlussschema
AX12
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961906
Änd.Index
Freigabe
geprüft
gezeichnet 27.02.2015
PDM_Nr TD-0028540
00
27.02.2015
27.02.2015
ts
ts
ts
Netaansluiting:
1x230V +6/-10%,
50/60Hz
Klemmen:
L, N, PE Netaansluiting
