Biral AX RED Series User Manual

40
|
français

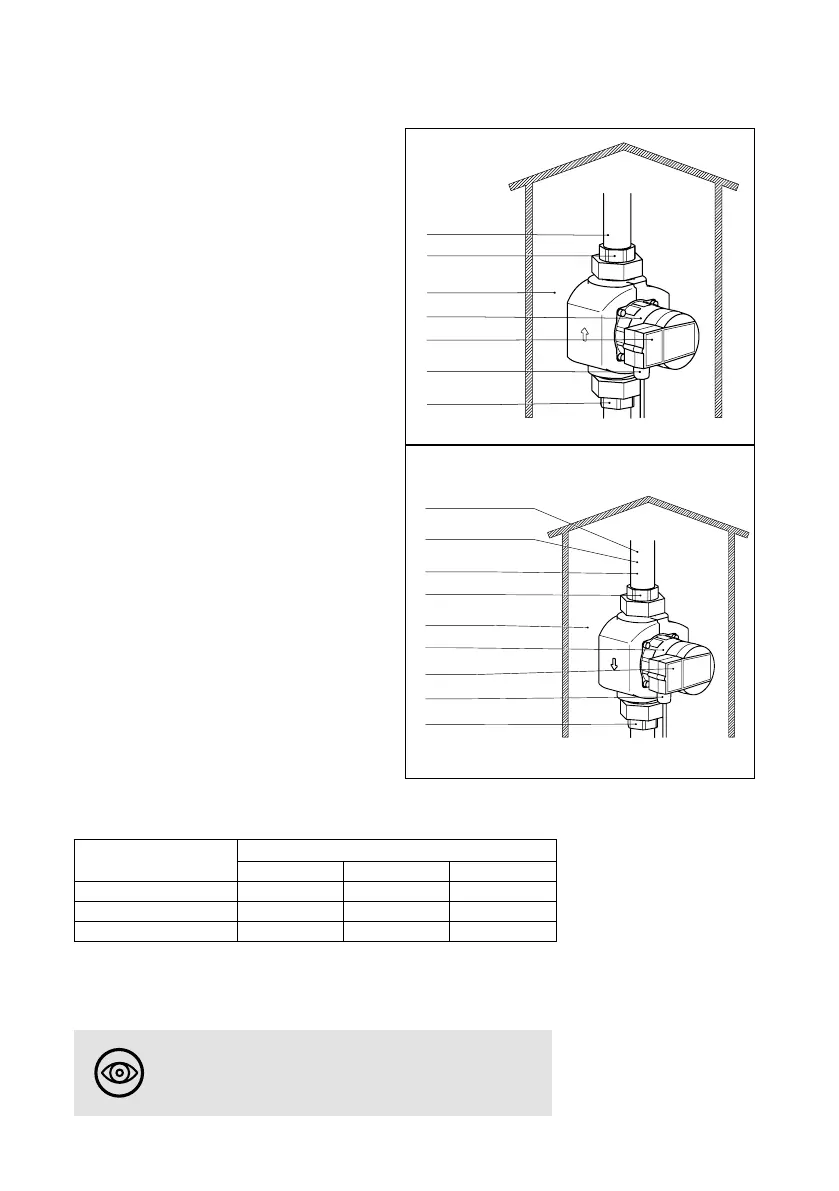

3.3 Conditions d’utilisation
Température du uide
Entre +15 °C et +110 °C
Pression de service
Maximum 10 bar (1 MPa)
Température ambiante
Entre 0 °C et +40 °C
Type de protection
IP 44
Fréquence
50/60 Hz
Alimentation
1~230 V
Niveau de pression acoustique
Le niveau de pression acoustique
de la pompe est inférieur à 43 dB(A).
Humdité relative
Maximum 95 %
Pression d’arrivée
Pression de service minimale sur les
tubulures d’aspiration de la pompe (pression
d’arrivée) à 500 m au-dessus du niveau de la mer:
Température du
uide
Pression d’arrivée minimale
[bar] [m] [MPa]
≤ +75 °C 0.05 0.5 0.005
+90 °C 0.30 3.0 0.030
+110 °C 1.10 11.0 0.110
96200000_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50 Hz
min. +15°C
max. +110°C
1~230V
< 43 dB(A)
Verwendungszweck
AX 32-x 180 RED
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:3
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200000
Änd.Index
Freigabe
geprüft
gezeichnet 26.09.2016
PDM_Nr TD-0034579
00
03.11.2016
03.11.2016
ts
ts
ts
96200020_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50/60 Hz
min. +15°C
max. +85°C
1~230V
< 43 dB(A)
85°C
max. 25°fH = 14°dH
65°C
max. 35°fH = 20°dH
ts
ts
ts
03.11.2016
03.11.2016
00
TD-0030951 PDM_Nr
27.09.2016 gezeichnet
geprüft
Freigabe
Änd.Index
96200020
Ersatz für: Ersetzt durch:
Visum Änd.Index Datum
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
AX 25-x 180 BLUE
Verwendungszweck
AX... RED
AX... BLUE
En cas de non-utilisation, protéger l’installation
du gel (en cas de risque).
3.4 Protection contre le gel
