3.3 Operating conditions
Medium temperature:
+15 °C to +110 °C (AX... RED)
+15 °C to +85°C (AX... BLUE)
Operating pressure
Maximum 10 bar (1 MPa)
Ambient temperature:
0 °C to +40 °C
Protection type
IP 44
Frequency
50/60 Hz
Voltage
1~230 V
Sound pressure level
The sound pressure level of the
pump is below 43 dB(A).
Relative humidity
Maximum 95%
Inow pressure
Minimum operating pressure at the pump
suction nozzles (inow pressure) at 500 m
above sea.

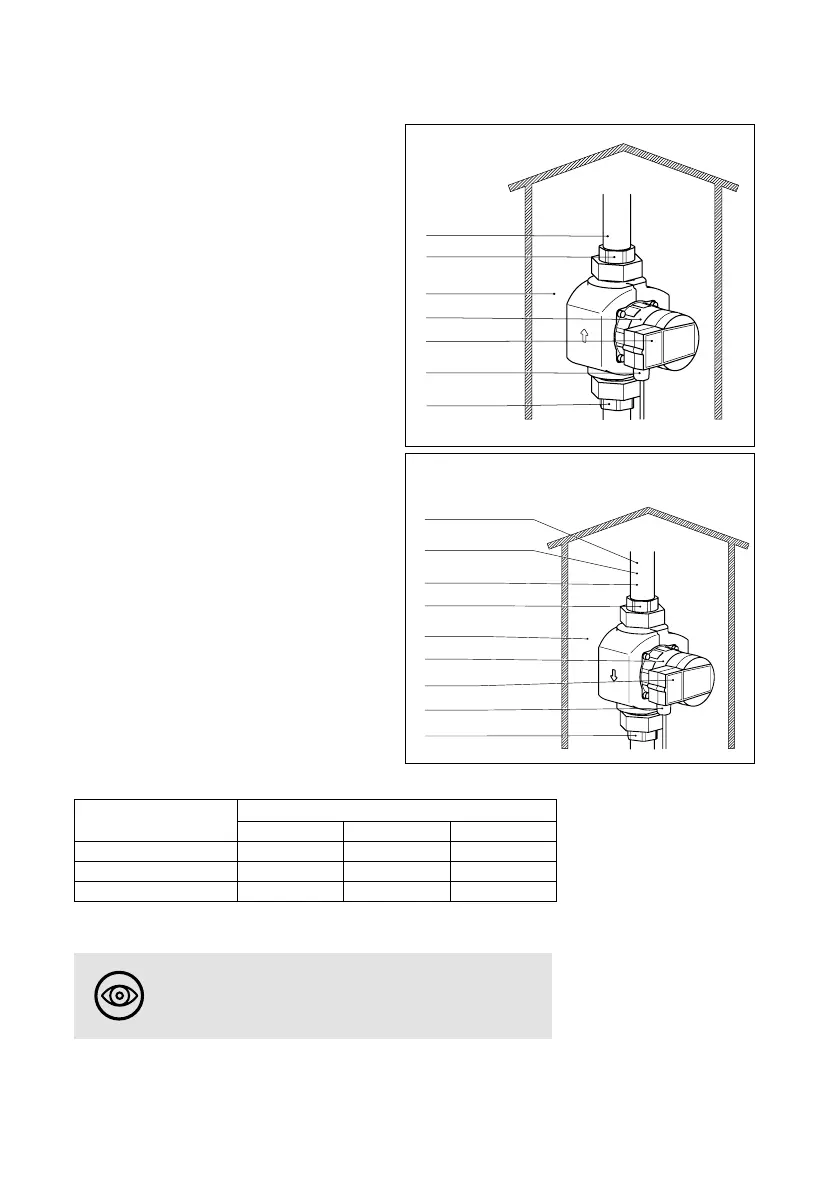

3.4 Protection from the effects of frost
Where there is a risk of frost during downtime
periods, measures required to avoid frost
damage must be taken.
Medium
temperature
Minimum inow pressure
[bar] [m] [MPa]
≤ +75 °C 0.05 0.5 0.005
+90 °C 0.30 3.0 0.030
+110 °C 1.10 11.0 0.110
96200000_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50 Hz
min. +15°C
max. +110°C
1~230V
< 43 dB(A)
