4. Montage
4.1 Algemene aanwijzingen
De PrimAX is uitsluitend bedoeld voor montage binnenshuis. De pompen moeten spannings-
vrij worden gemonteerd, zodat er geen krachten van de leidingen op het pomphuis worden
overgedragen. De pomp kan direct in de leiding worden ingebouwd, vooropgesteld dat de
leidingen het gewicht van de pomp kunnen dragen. De pomp mag pas ingebouwd worden als
al het lasen soldeerwerk aan de installatie afgerond is. Voorkom zoveel mogelijk dat water
op de pompmotor, in het bijzonder de frequentieregeling, kan druppelen.
4.2 Doorspoelen van het verwarmingssysteem (bij uitgebouwde pomp)
Om ongewenste bedrijfsonderbrekingen en het niet herstarten van de pomp na langere stil-
stand periodes te vermijden, adviseren wij, bij een nieuw geïnstalleerde of omgebouwde verwar-
ming de installatie na het eerste opstoken te ledigen, goed door te spoelen en weer te vullen.
De installatie moet voldoen aan de stand van de techniek. (plaatsen expansievat dan wel
veiligheidsaanvoer).
4.3 Inbouw
Inbouw pas na beëindiging van alle las- en soldeerwerkzaamheden aan de installatie.
Druipwater op de pompmotor, speciaal op de elektronica absoluut vermijden. Het pomphuis
spanningsvrij in de installatie inbouwen.

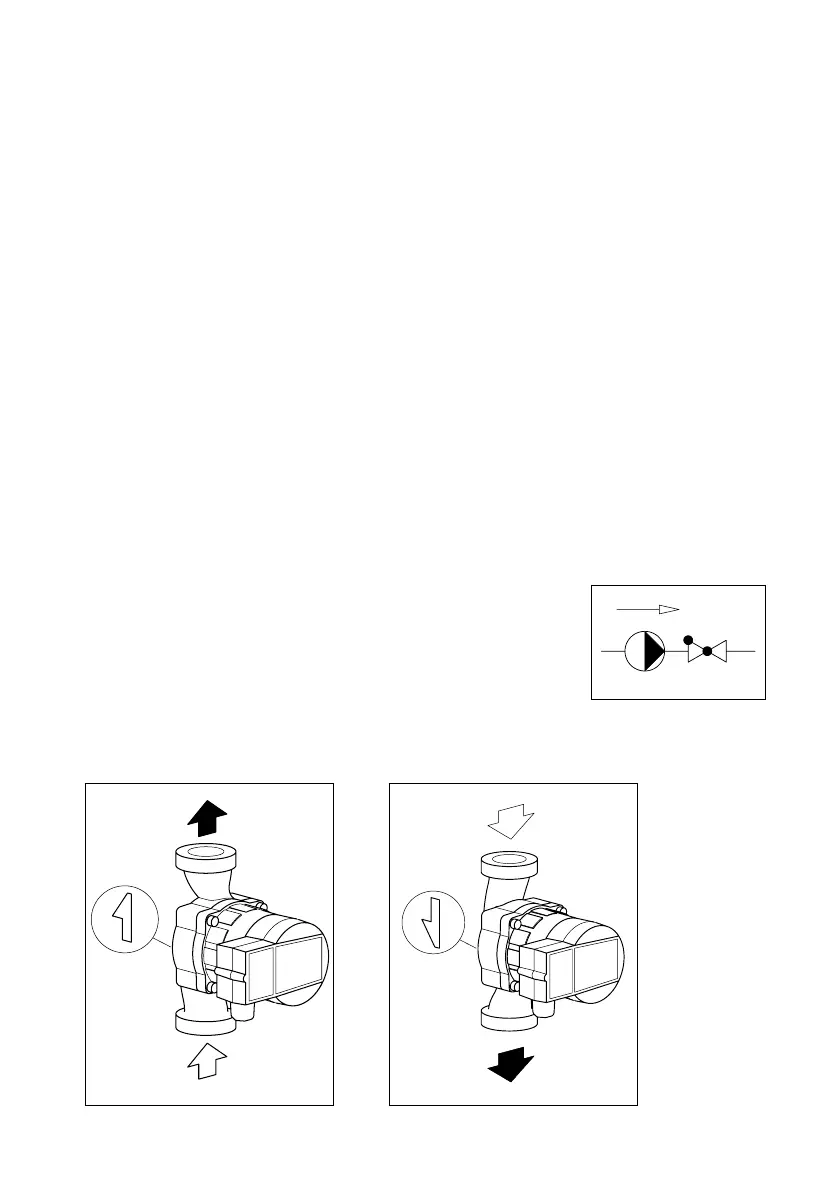

4.4. Terugslagklep
Indien een terugslagklep gemonteerd is, moet de pomp zodanig
ingesteld worden dat de pompdruk te allen tijde hoger is dan de
sluitdruk van de klep. Dit is bijzonder belangrijk bij de proportionele
drukregeling (kleinere opvoerhoogte bij dalende volumestroom).
4.5 Doorstroomrichting
De pijl op het pomphuis geeft de doorstroomrichting aan.
961864_00
Einbau Rückschlagventil
ModulA
Schema
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum
Änd.Index
Visum
Ersetzt durch:
Ersatz für:
961864
Änd.Index
Freigabe geprüft gezeichnet
10.12.2014
PDM_Nr
TD-0028807
00
10.12.2014 10.12.2014
nma nma nma
AX... RED AX... BLUE
96200002_00
Durschflussrichtung Richtung
AX 32-x 180 RED
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200002
Änd.Index
Freigabe
geprüft
gezeichnet 26.09.2016
PDM_Nr TD-0034584
00
03.11.2016
03.11.2016
ts
ts
ts
96200022_00
ts
ts
ts
04.11.2016
04.11.2016
00
TD-0030976 PDM_Nr
28.09.2016 gezeichnet
geprüft
Freigabe
Änd.Index
96200022
Ersatz für: Ersetzt durch:
Visum Änd.Index Datum
1:2
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
AX 25-x 180 BLUE
Durschflussrichtung Richtung
