7. Einstellungen
7.1 Regelungsarten

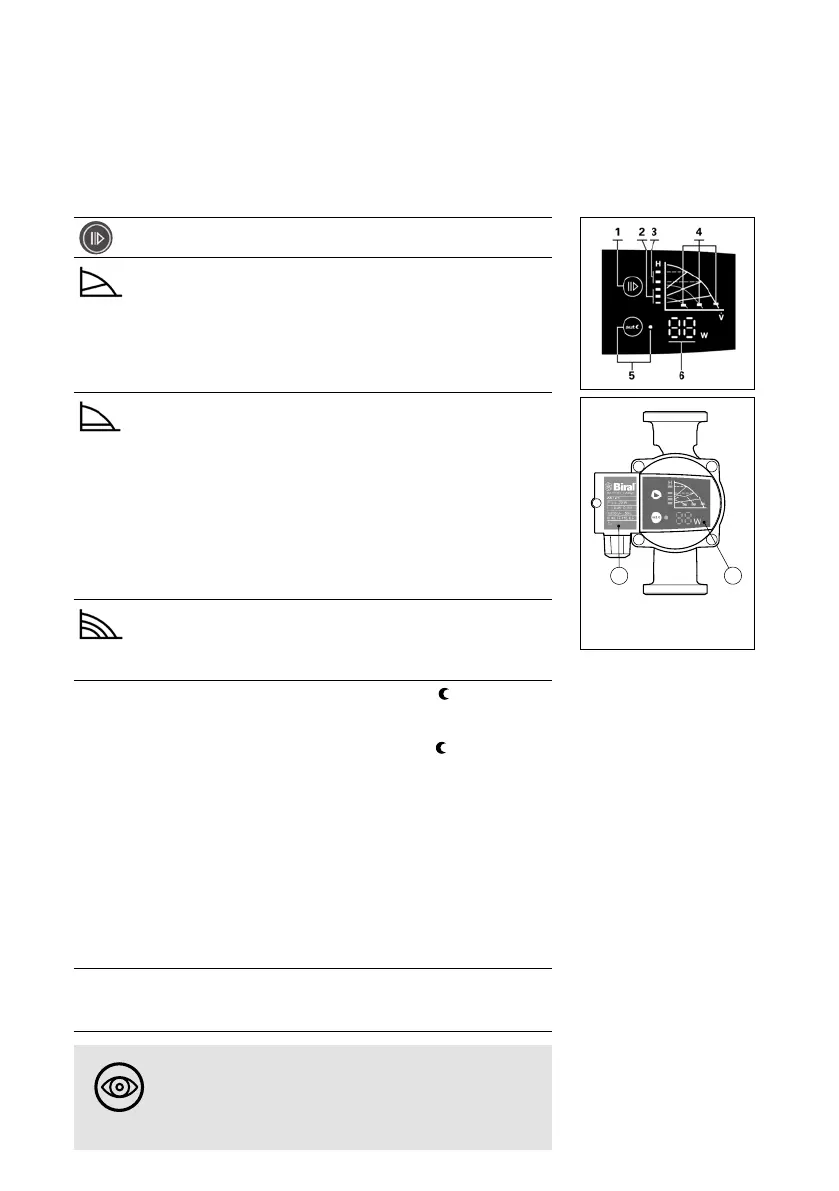

1) Bedientaste
2) Geregelter Betrieb: Proportionaldruck (pp)
Sinnvoll in folgenden Anlagen:
Zweirohrsystemen mit thermischen Ventilen und
– langen Leitungsstrecken
– Ventilen mit grossem Arbeitsbereich
– Hohem Druckverlust
– Primärkreispumpen mit hohem Druckverlust
3) Geregelter Betrieb: Konstantdruck (cp)
Sinnvoll in folgenden Anlagen:
Zweirohrsystemen mit thermischen Ventilen und
– Förderhöhe >2m
– Natürlicher Umwälzung
(ehemalige Schwerkraftheizung)
– mit sehr geringem Druckverlust
Primärkreispumpen in Anlagen mit geringem
Druckverlust
– Fussbodenheizung mit Thermostatventilen
– Einrohrheizungen
4) Ungeregelter Betrieb: Konstantdrehzahl (cs)
Sinnvoll für Anlagen mit konstantem Volumenstrom:
Klimaanwendungen, Wärmepumpen, Kesselspeis-
pumpen etc.
5) Automatische Nachtabsenkung Aut.
Geht die Vorlauftemperatur in der Anlage um 10 bis
15 °C zurück (min. 0.1 °C / min), wird die Pumpen-
leistung nach zirka 2 Stunden auf «min » abgesenkt.
Steigt die Vorlauftemperatur um 10 °C wird sofort auf
Regelbetrieb umgeschaltet. LED leuchtet: Funktion
«Automatische Nachtabsenkung» ist eingeschaltet.
Bemerkung: Bei Konstantdrehzahl I, II oder III
ist die auto matische Nachtabsenkung deaktiviert.
Damit die automatische Nachtabsenkung einwandfrei
funktioniert, müssen folgende Bedingungen erfüllt sein:
Die Pumpe muss im Vorlauf der Heizung installiert
sein. Sie funktioniert nicht im Rücklauf.
Die Heizung muss über eine Regelung der Medium-
temperatur verfügen
6) Die Anzeige gibt bei eingeschaltetem Netz die aktuelle
Leistungsaufnahme der Pumpe an. Eine Fehlfunktion
der Pumpe wird mit «- -» angezeigt.
