4. Montage
4.1 Remarques générales
L’AX... est uniquement destinée à un montage en interne. Les pompes doivent être
montées sans être alimentées en courant pour que les tuyaux ne transmettent aucune force
sur le corps de la pompe.
La pompe peut être directement montée dans la tuyauterie, dans la mesure où les tuyaux
ont été conçus pour en supporter le poids.
4.2 Rinçage de l’installation de chauffage (en cas de pompe démontée)
En cas de chauffage nouvellement installé ou transformé, nous conseillons de vidanger, de
rincer correctement et de remplir à nouveau l’installation après le premier chauffage. Cette
procédure permet d’éviter les désagréments liés à l’arrêt du système et le non-redémarrage
de la pompe après une longue période d’arrêt. L’installation doit être aux normes actuelles.
(placement du vase d’expansion et du dispositif de sécurité)
4.3 Montage
Le montage doit être effectué seulement après la réalisation de tous les travaux de soudure
et de brasage. L’eau ne doit absolument pas s’égoutter sur le moteur de la pompe, notamment
sur la partie électronique. Monter le corps de la pompe hors-tension dans l’installation.

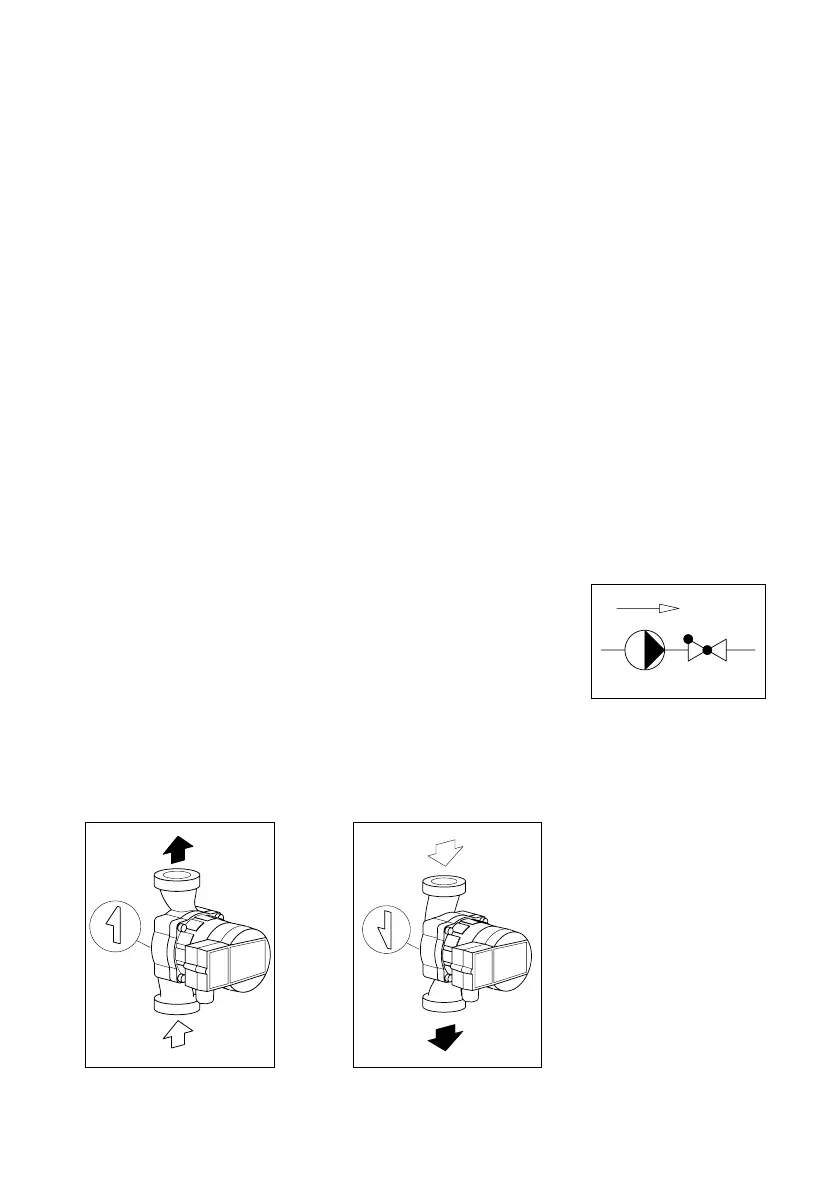

4.4 Clapet de retenue
Si un clapet de retenue est monté, régler la pompe pour avoir une
pression de débit de la pompe systématiquement supérieure à
la pression de fermeture du clapet. Cet élément est particulièrement
important lors de la régulation de la pression proportionnelle (hauteur
de refoulement réduite avec un débit en diminution).
4.5 Sens d’écoulement
La fèche située sur le corps de la pompe indique le sens de l’écou-
lement.
