Biral AX RED Series User Manual

72
|
italiano
FI
1
2
N
L
L
N
96200007_00
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
AX RED / BLUE
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200007
Änd.Index
Freigabe
geprüft
gezeichnet 27.09.2016
PDM_Nr TD-0030936
00
03.11.2016
03.11.2016
ts
ts
ts
Fusibile
(10A, inerte)
Interruttore
esterno

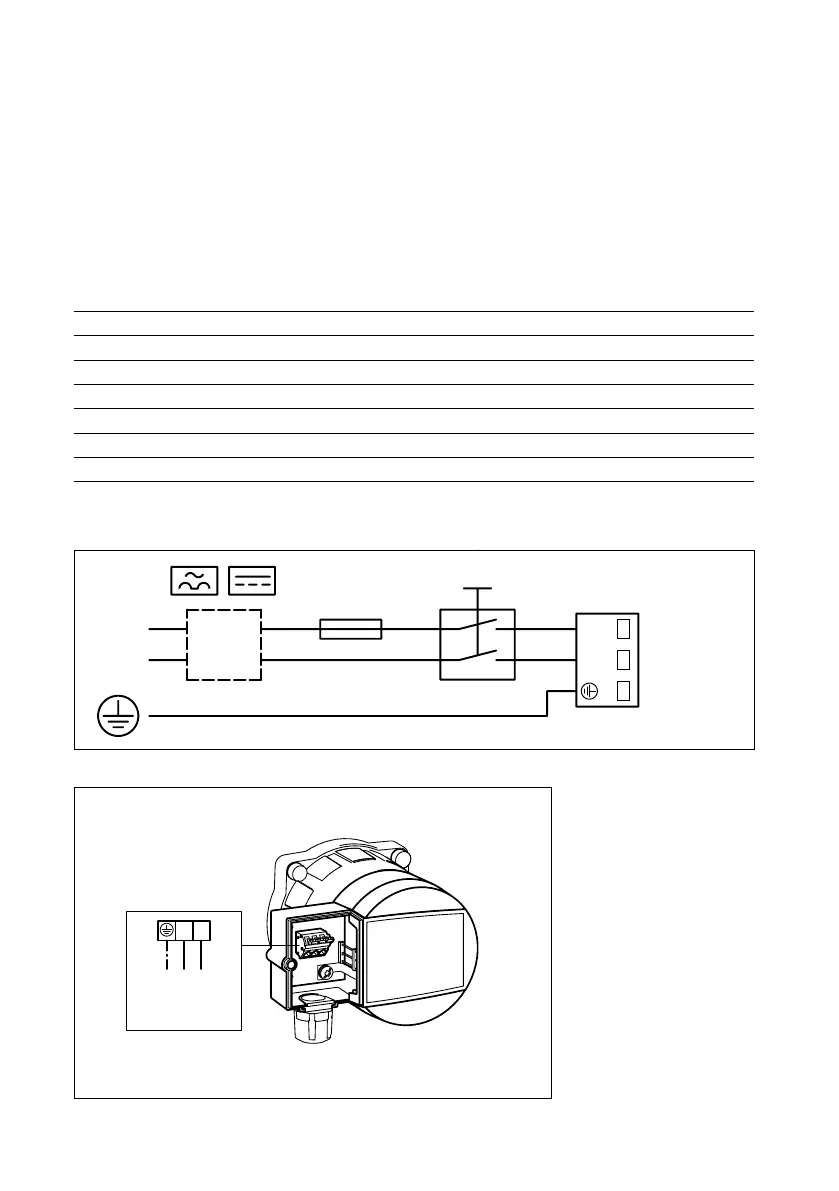

5.2 Collegare l’alimentazione di tensione
La pompa deve essere assicurata dal cliente (10A, inerte) e collegata a un interruttore di
linea esterno. Tutti i cavi utilizzati devono essere resistenti al calore, fno a una temperatura di
85 °C, e non devono entrare in contatto con condutture e corpo pompa e corpo motore.
Tutti i cavi devono essere collegati conformemente a EN 60204-1 e EN 50174-2: 2000.
Il collegamento elettrico deve essere effettuato come indicato sulla targhetta.
AX... Corrente nominale [A] Potenza P
1
[W]
AX 15-0.7 BLUE RV KH 0.05 – 0.07 5 – 8
AX 15-1.6 BLUE RV KH 0.08 – 0.15 9 – 18
AX 15-2.5 BLUE RV KH 0.13 – 0.26 14 – 30
AX 20-0.8 120 BLUE 0.04 – 0.08 4 – 7
AX xx-3... RED 0.05 – 0.18 4 – 21
AX xx-4... RED / BLUE 0.05 – 0.19 5 – 22
AX xx-6... RED / BLUE 0.05 – 0.38 5 – 45
Esempio di un collegamento tipico alla rete, 1×230 V +6/-10%, 50/60 Hz
5.3 Schema di collegamento Dicitura morsetti
961906_00
N
L
AC in
~1x230V +6/-10%
50/60 Hz
Anschlussschema
AX12
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961906
Änd.Index
Freigabe
geprüft
gezeichnet 27.02.2015
PDM_Nr TD-0028540
00
27.02.2015
27.02.2015
ts
ts
ts
Alimentazione elettrica:
1x230V
+6/-10%, 50/60Hz
Morsetti:
L, N, PE Alimentazione
elettrica
