4. Montage
4.1 Allgemeine Hinweise
Die AX... ist ausschliesslich für die Innenmontage bestimmt. Die Pumpen sind spannungs frei
einzubauen, so dass keine Kräfte von den Rohrleitungen auf das Pumpengehäuse übertragen
werden. Die Pumpe kann direkt in die Rohrleitung eingebaut werden, vorausgesetzt dass die
Rohr leitungen für das Gewicht der Pumpe ausgelegt sind.
4.2 Durchspülen der Anlage (bei ausgebauter Pumpe)
Um unliebsame Betriebsunterbrüche und das Nichtanlaufen der Pumpe nach längeren Stillstand-
zeiten zu vermeiden, empfehlen wir, bei einer neu installierten oder umgebauten Heizung die
Anlage nach dem ersten Aufheizen zu entleeren, gut durchzuspülen und wieder zu füllen. Die
Anlage muss dem Stand der Technik entsprechen. (Platzierung Expansionsgefäss bzw. Sicher-
heitsvorlauf).
4.3 Einbau
Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten an der Anlage. Tropfwasser auf dem
Pumpenmotor, speziell auf der Elektronik unbedingt vermeiden. Das Pumpengehäuse span-
nungsfrei in die Anlage einbauen.
4.4. Rückschlagventil
Falls ein Rückschlagventil montiert ist, muss die Pumpe so ein-
gestellt werden, dass der Förderdruck der Pumpe jederzeit den
Schliessdruck des Ventils übersteigt. Dies ist besonders bei der
Proportionaldruckregelung (reduzierte Förderhöhe bei sinkendem
Förderstrom) zu beachten.
4.5 Durchussrichtung

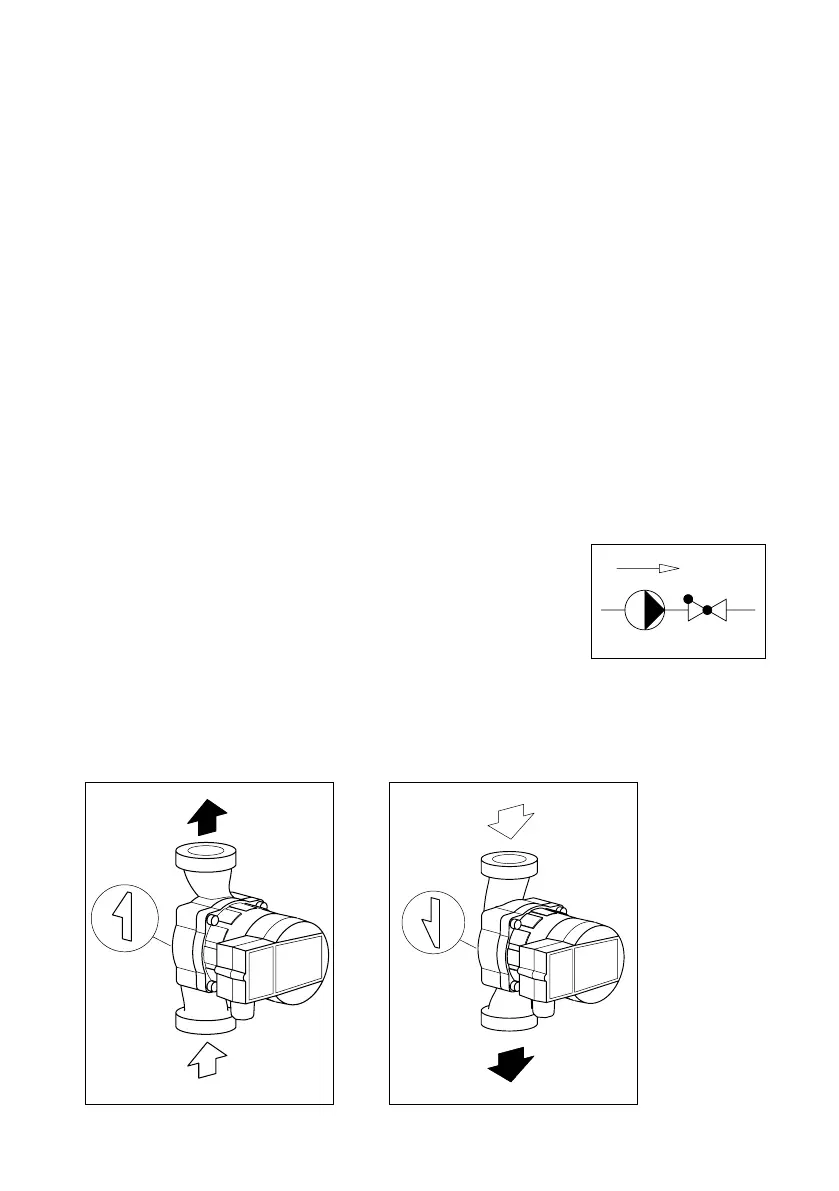

Der Pfeil auf dem Pumpengehäuse zeigt die Durchussrichtung an .
