3.3 Betriebsbedingungen
Mediumstemperatur
+15 °C bis + 110 °C (AX... RED)
+15 °C bis + 85 °C (AX... BLUE)
Betriebsdruck
Maximal 10 bar (1 MPa)
Umgebungstemperatur
0 °C bis +40 °C
Schutzart
IP 44
Frequenz
50/60 Hz
Spannung
1~230 V
Schalldruckpegel
Der Schalldruckpegel
der Pumpe ist kleiner
43 dB(A).
Relative Luftfeuchtigkeit
Maximal 95 %
Zulaufdruck
Minimaler Betriebsdruck am Pumpensaugstutzen (Zulaufdruck) bei 500m über Meer:

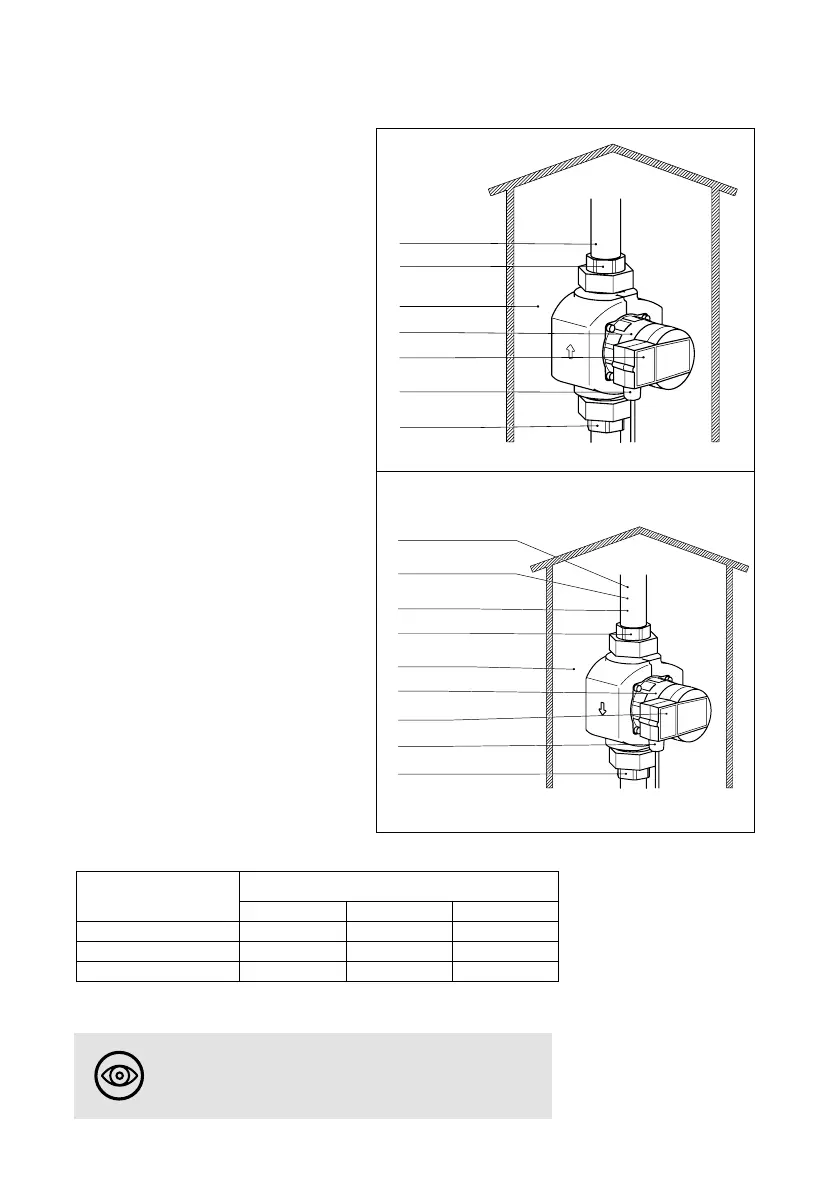

3.4 Schutz vor Frosteinwirkung
Bei Frostgefahr während Stillstandszeiten der
Anlage sind die erforderlichen Massnahmen zur
Vermeidung von Frostschäden zu treffen.
Mediumstemperatur Mindestzulaufdruck
[bar] [m] [MPa]
≤ +75 °C 0.05 0.5 0.005
+90 °C 0.30 3.0 0.030
+110 °C 1.10 11.0 0.110
96200000_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50 Hz
min. +15°C
max. +110°C
1~230V
< 43 dB(A)
Verwendungszweck
AX 32-x 180 RED
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:3
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200000
Änd.Index
Freigabe
geprüft
gezeichnet 26.09.2016
PDM_Nr TD-0034579
00
03.11.2016
03.11.2016
ts
ts
ts
96200020_00
max. 10 bar
min. 0°C
max. +40°C
IP 44
50/60 Hz
min. +15°C
max. +85°C
1~230V
< 43 dB(A)
85°C
max. 25°fH = 14°dH
65°C
max. 35°fH = 20°dH
ts
ts
ts
03.11.2016
03.11.2016
00
TD-0030951 PDM_Nr
27.09.2016 gezeichnet
geprüft
Freigabe
Änd.Index
96200020
Ersatz für: Ersetzt durch:
Visum Änd.Index Datum
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
AX 25-x 180 BLUE
Verwendungszweck
AX... RED
AX... BLUE
