Biral AX RED Series User Manual

20
|
deutsch
FI
1
2
N
L
L
N
96200007_00
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
AX RED / BLUE
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
96200007
Änd.Index
Freigabe
geprüft
gezeichnet 27.09.2016
PDM_Nr TD-0030936
00
03.11.2016
03.11.2016
ts
ts
ts
Sicherung
(10A, träge)
Externer Schalter

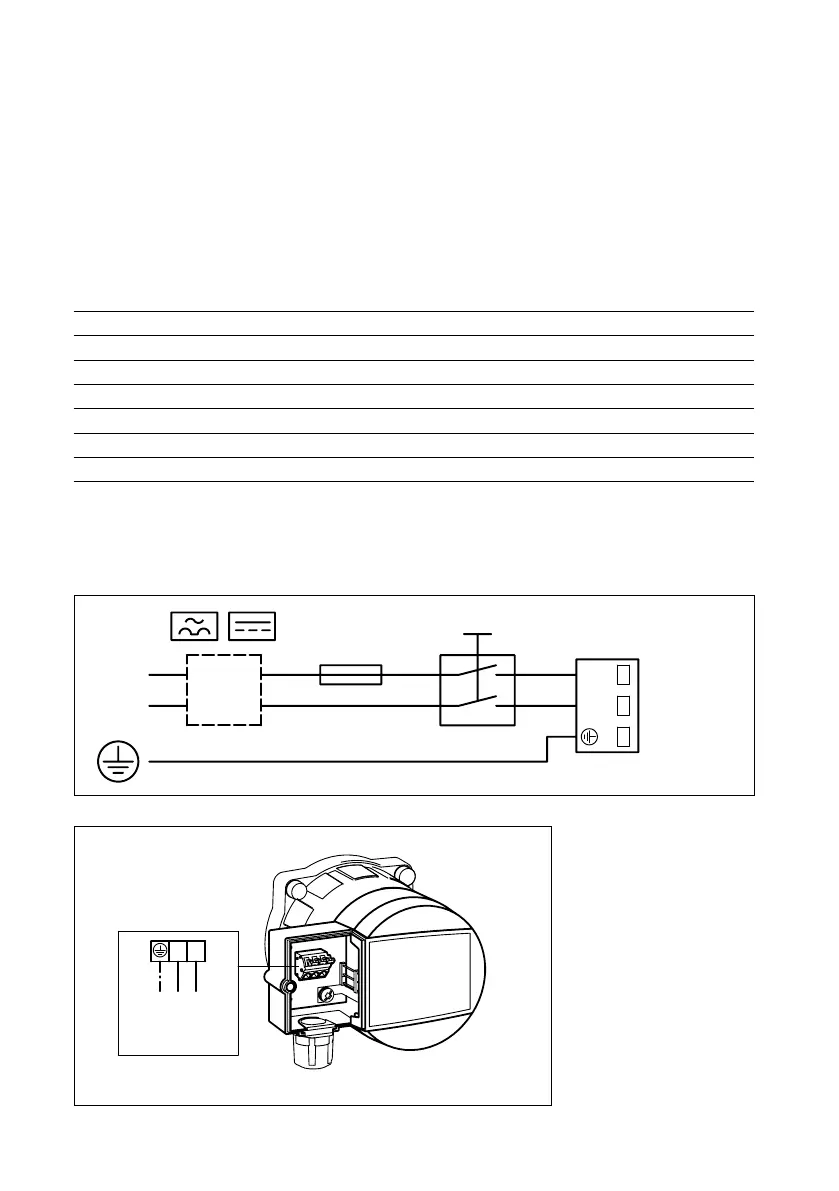

5.2 Anschliessen der Spannungsversorgung
Die Pumpe ist bauseits abzusichern z.B. (10A, träge) und an einen externen Netzschalter
anzuschliessen. Alle verwendeten Kabel müssen bis 85°C wärmebeständig sein.
Sie dürfen Rohrleitung, Pumpen- und Motorengehäuse nicht berühren.
Alle Kabel sind in Übereinstimmung mit der EN 60204-1 und der EN 50174-2:2000
anzuschliessen. Der Elektrische Anschluss muss gemäss Datenschild erfolgen.
AX... Nennstrom [A] Leistung P
1
[W]
AX 15-0.7 BLUE RV KH 0.05 – 0.07 5 – 8
AX 15-1.6 BLUE RV KH 0.08 – 0.15 9 – 18
AX 15-2.5 BLUE RV KH 0.13 – 0.26 14 – 30
AX 20-0.8 120 BLUE 0.04 – 0.08 4 – 7
AX xx-3... RED 0.05 – 0.18 4 – 21
AX xx-4... RED / BLUE 0.05 – 0.19 5 – 22
AX xx-6... RED / BLUE 0.05 – 0.38 5 – 45
Beispiel für einen typischen Netzanschluss, 1x230V +6/-10%, 50 / 60Hz
5.3 Anschlussschema Klemmen-Beschriftung
961906_00
N
L
AC in
~1x230V +6/-10%
50/60 Hz
Anschlussschema
AX12
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961906
Änd.Index
Freigabe
geprüft
gezeichnet 27.02.2015
PDM_Nr TD-0028540
00
27.02.2015
27.02.2015
ts
ts
ts
Netzanschluss:
1x230V +6/-10%, 50/60Hz
Klemmen:
L, N, PE Netzanschluss
